CADSoftTools——ABViewer常见问题解答

Q1：关于缩放

问：ABviewer可以缩放图纸吗需要缩小我的绘图。

答：ABViewer提供了一种Scale仪器，可以缩放选定的一个或多个实体。

“ 缩放” 按钮允许按比例更改所选实体的大小。可参加下述例子：

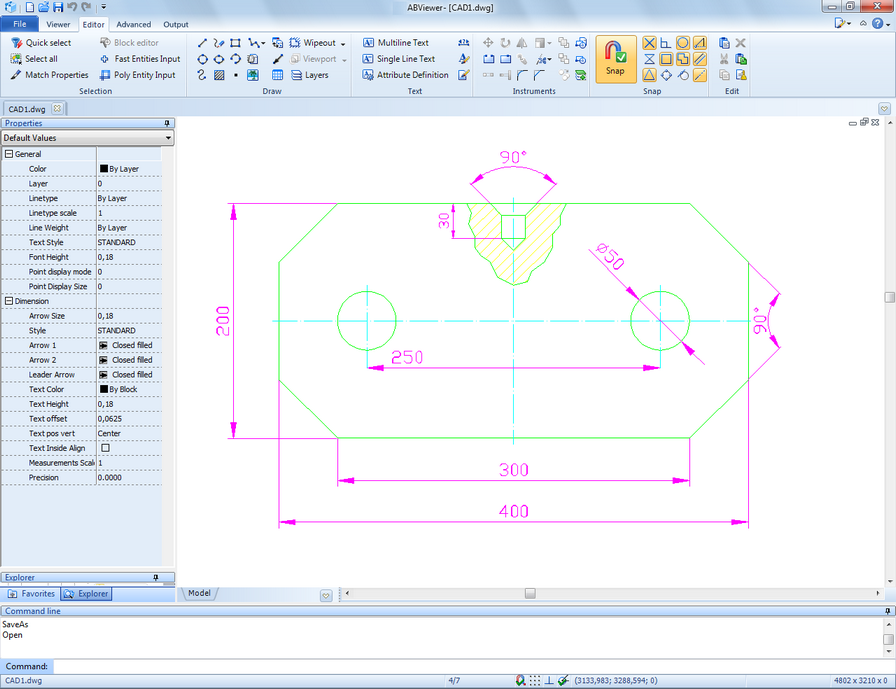

有一个转换后的文件，其中包含尺寸：

1. 选择所有实体，然后按“ 缩放” 按钮的箭头
2. 选择相对比例选项：

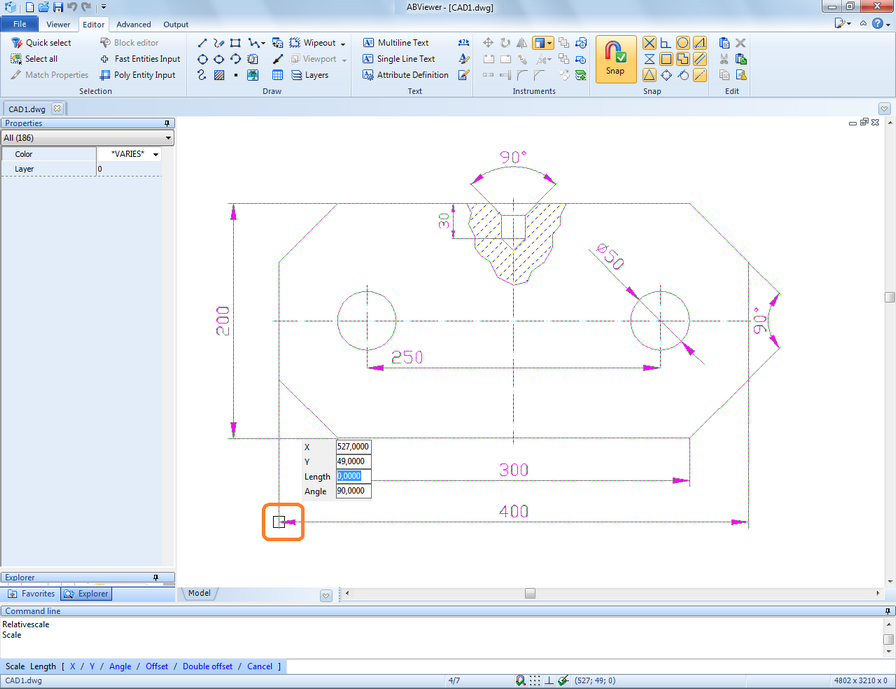

3. 单击实体的左下角：

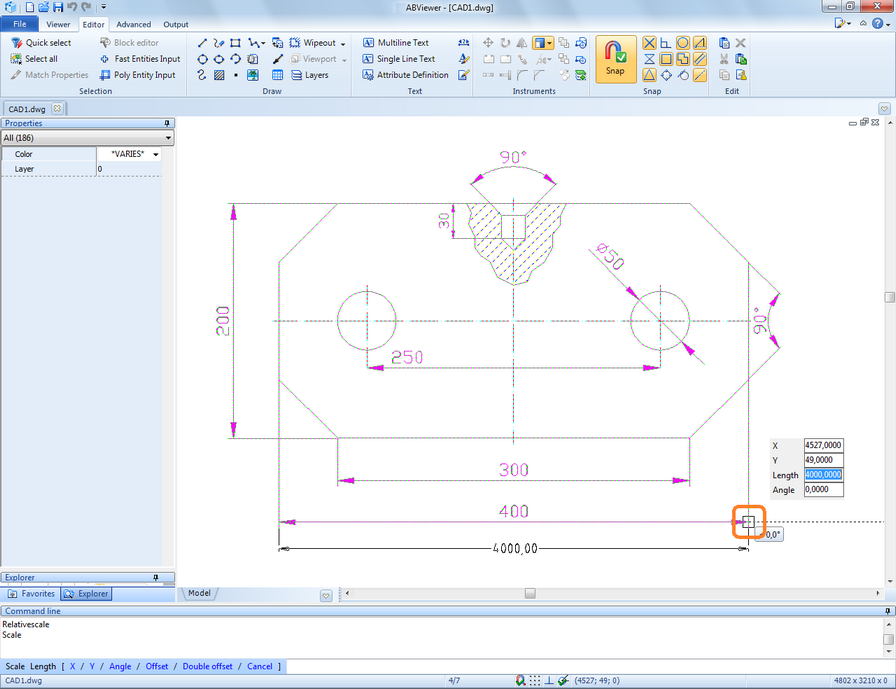

4. 将鼠标光标移动到右下角并单击它：

5. 在自动选择的长度字段中键入400 ：

6. 按Enter键，实体的大小将按比例更改。

Q2：关于测量距离

问：当我在ABviewer中测量距离时，我可以用英寸显示吗有一个.stp绘图，如何将单位转化成我所需要的便好奇的问一下，用于衡量的单位是什么/span>

答：你可以尝试ABViewer的beta版本【下载ABViewer最新版】，在新版中要设置测量单位，请单击文件 – >选项调用选项对话框，然后选择测量选项卡，您可以在其中选择图形的原始和显示单位。

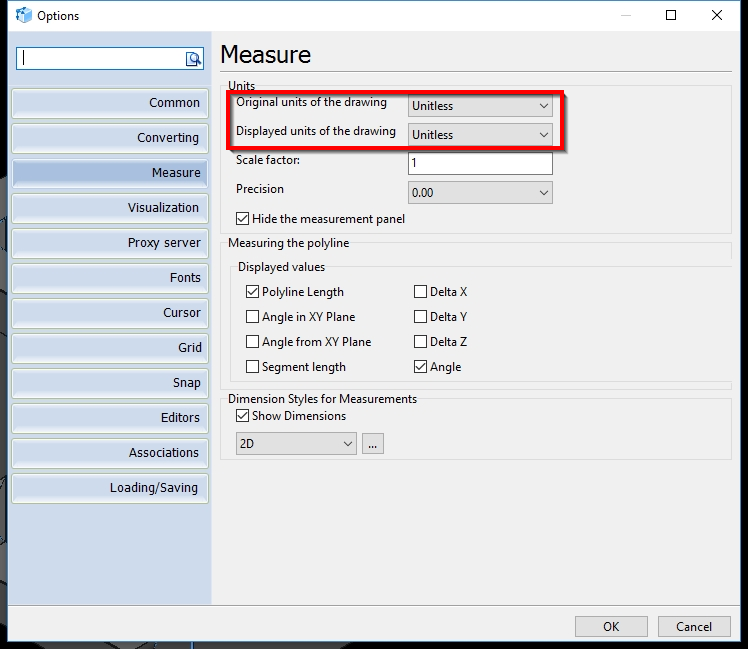

ABViewer使用十进制CAD单位作为默认测量单位。如果打开“ 选项”对话框窗口，您会注意到原始和显示的单位设置为“ 无单位”，这意味着CAD单位：（如下图）

因此，如果您想使用真实世界单位进行测量（比方说，英寸），您应该假设通过在“选项”对话框窗口中设置相应的值，原始绘图单位也是真实世界单位（例如，毫米），然后将显示的单位设置为所需的值（英寸）。

Q3：关于PDF到DWG没有正确转换

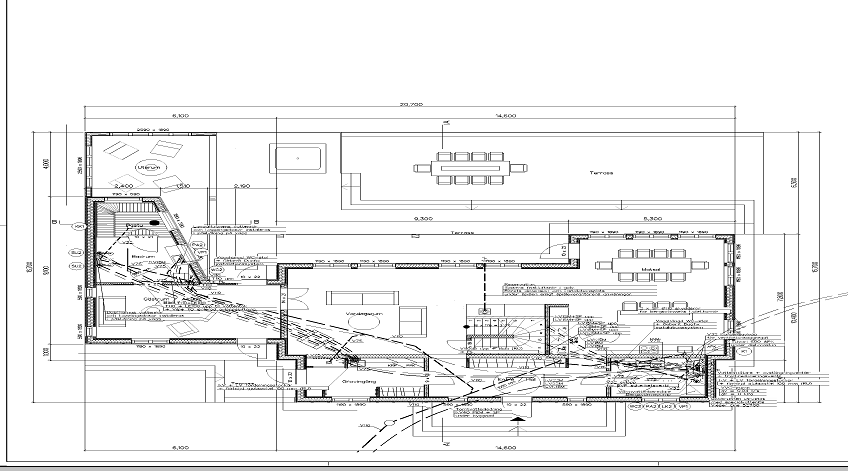

问：打开源PDF（右键单击pdf并选择“打开 – > ABviewer”），但PDF“拉长”。请参见下图：

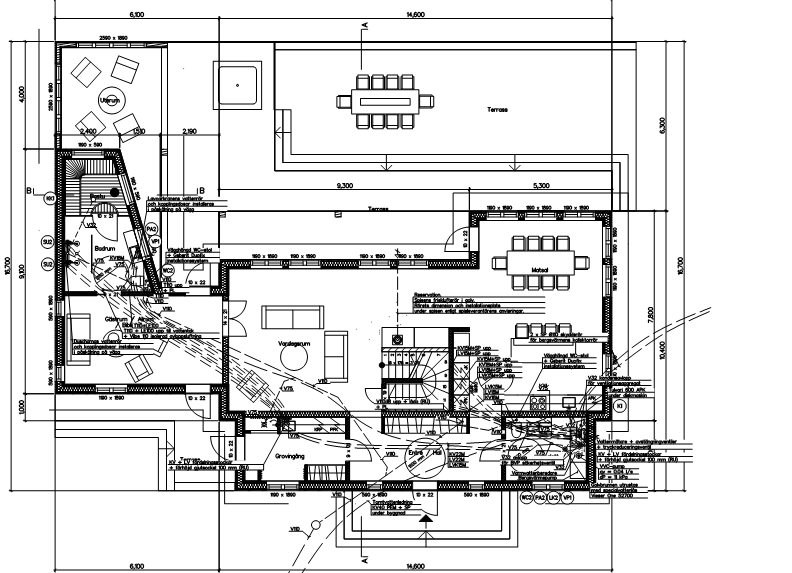

原始：

ABViewer打开：

如果我将文件转换为.dwg，它将保持与图像＃2中的错误比例。如何能够解决呢/span>

答：要将PDF文件转换为正确的DWG，您需要导入PDF文件：

1. 在File选项卡上选择Import PDF/EMF命令。
2. 在“标准对话框”窗口中，选择要导入的PDF文件并单击“打开”按钮。

Q4：关于GCode的工具剪切路径

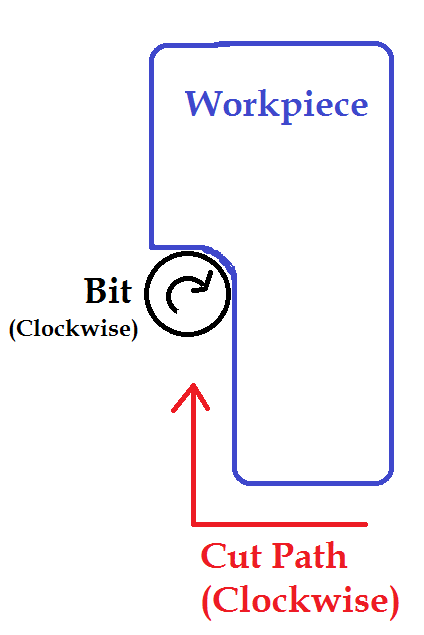

问：在默认情况下，我得到的GCode似乎都是逆时针方向，但是有时需要顺时针方向。钻头必须顺时针旋转，因此有时刀具路径也必须是顺时针方向。这会影响切割的光洁度和精度。我想可以颠倒所有gcode的顺序来反转路径方向。将它作为一种选择还是蛮不错的。参见以下截图：

答：从你的插图来看，你需要一个用于爬铣的CNC程序来产生更好的表面光洁度，并且主轴应该始终以顺时针方向移动，而不是反向旋转。

Q5：关于ASCII DXF格式

问：当将图纸导出到DXF时，无论我指定哪个版本，都无法在我使用的任何软件中读取它（PADS，Altium，Pulsonix，LibreCAD，…）。当查看文件时，第一个line是“999”，删除该行没有用。想问有什么是错了吗/span>

答：ABViewer创建了兼容AutoCAD的DXF文件。尝试使用AutoCAD或DWG TrueView打开输出DXF图形。

Q6：仅在红线模式下读取DXF文件

答：我想你在程序选项中激活了标记模式。你可以使用“Options”对话框窗口（File -> Options… -> Editors -> Markup mode）检查此模式是否已打开。
