?今天我们分享一下Solidworks中属性链接的小技巧，即如何使工程图属性连接到零件的自定义属性。

今天我们分享一下属性链接的小技巧，即如何使工程图属性连接到零件的自定义属性。（文末有惊喜~）
哎呀！太简单了，我都不知道从哪里写起了……
大家都遇到过这个问题发现自己做工程图模板进行属性链接时，发现无法连接到自己想要的属性，或者自己链接的属性是无效的，那么我们应该怎么解决呢/span>

下面我们就简单的写一下简单的操作过程吧

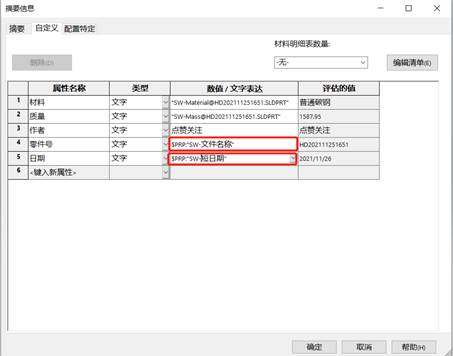

• $PRP:”SW-文件名称”：自定义属性链接文件名称

还有很多使用方法，请自己努力挖掘哦！

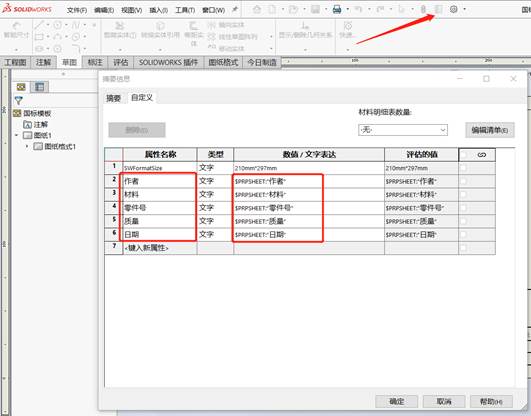

  Step2   添加完成以后打开要使用的工程图纸模板，在工程图属性中添加属性，如下图：

（小贴士：在“属性名称”栏输入属性名称，然后在“数值/文字表达”栏输入代码：$PRPSHEET:”零件模板自定义属性名称”。
例如：

• $PRPSHEET:”材料”——引用的就是零件模板的“材料”属性。
• $PRPSHEET:”零件 ”——引用的就是零件模板的“零件 ”属性。

等等，还用更多用法，快去努力的挖掘吧。）

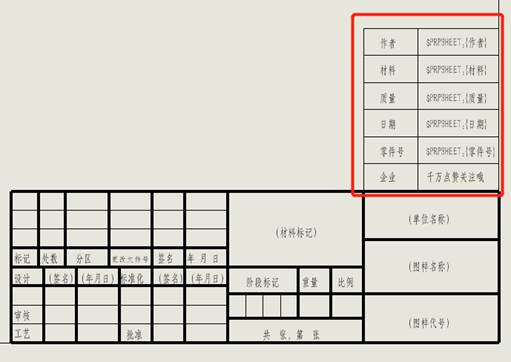

  Step4   然后添加属性链接。

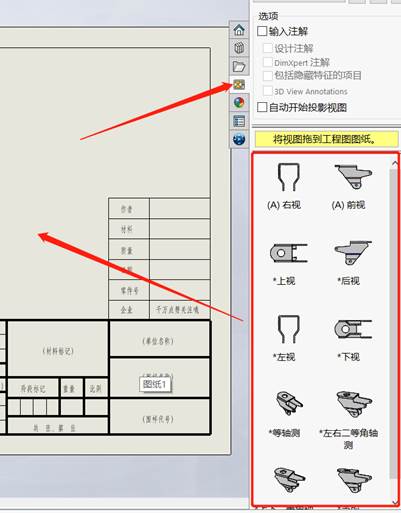

  Step8   打开调色板，将视图拖入。

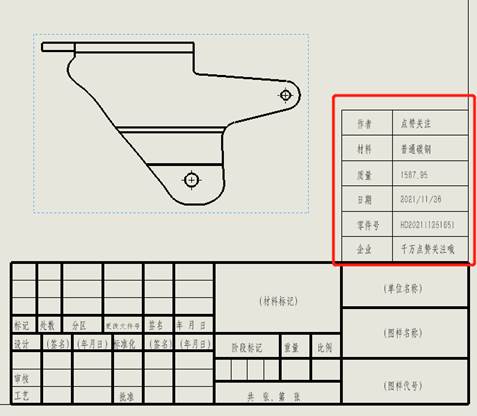

  Step9   然后我们会发现，我们需要的属性已经自动填写了。

  Step10   最后
