【教程】SOLIDWORKS如何计算复杂零件内部体积

“ 相交”命令图标的功能之一是使用封闭的体积创建几何。这是一种计算复杂零件内部体积的简单方法。

“ 相交”命令图标的功能之一是使用封闭的体积创建几何。这是一种计算复杂零件内部体积的简单方法。

第一步

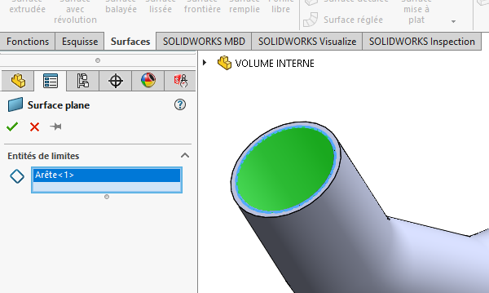

第一步是关闭所有导致内部体积的输入和输出。如果不同的入口和出口是平面的，则可以使用“平面曲面”命令关闭开口。

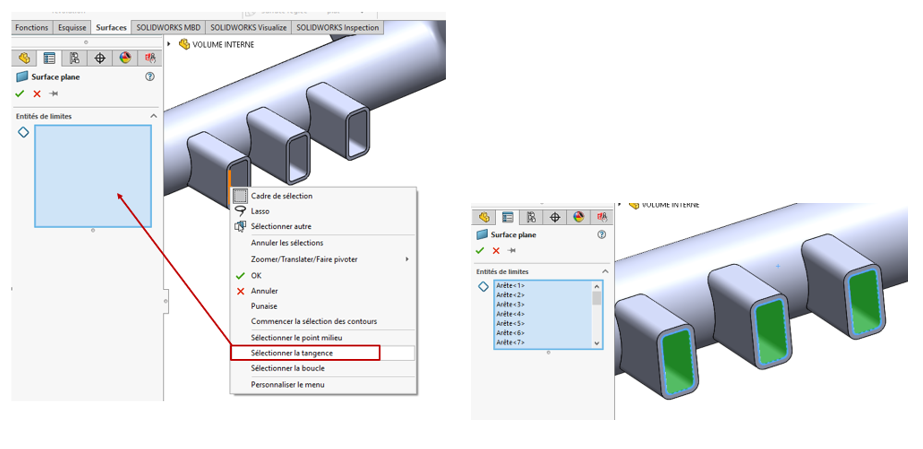

可以将多个开口分配给一个“平面”命令。另外，如果您有一个由多个切线段组成的开口，则可以右键单击其中一个切线段，然后单击“选择切线”，同时将它们添加到你的选择中。

其他的解决方案

如果你有几个开口共享同一个平面，你可以创建一个覆盖所有这些开口的参考几何平面，而不是为每个开口创建单独的曲面。请记住，平面在所有方向上都可以无限延伸，这意味着它最终可以穿过您的内部空间。这就是为什么在某些开口中，最好对每个开口使用平面控制而不是平面。

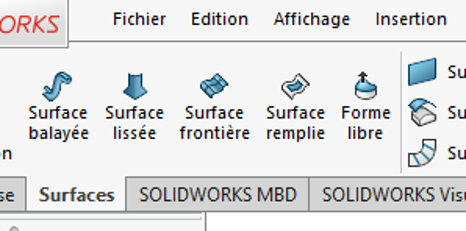

如果你的开口不是平的，你也可以在表面命令管理器中使用诸如“边界表面”或“平滑表面”之类的命令来设置这些开口的样式。

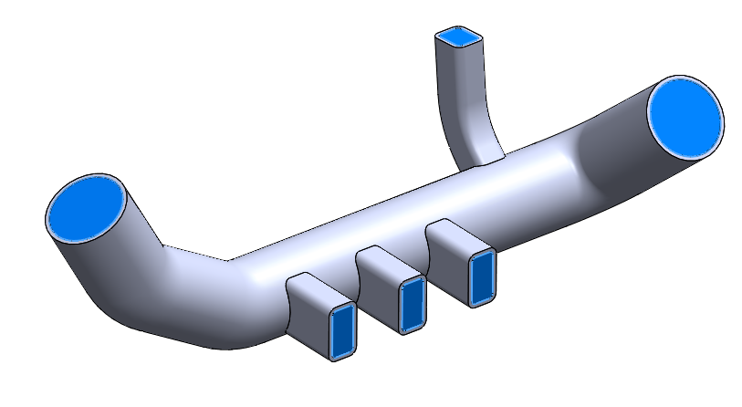

我们将得到这个结果。这里的面是蓝色的。

关闭所有开口后，请在多个位置使用“交叉口”命令。

• “插入”->“功能”->“交叉点”
• 直接进入“图标”

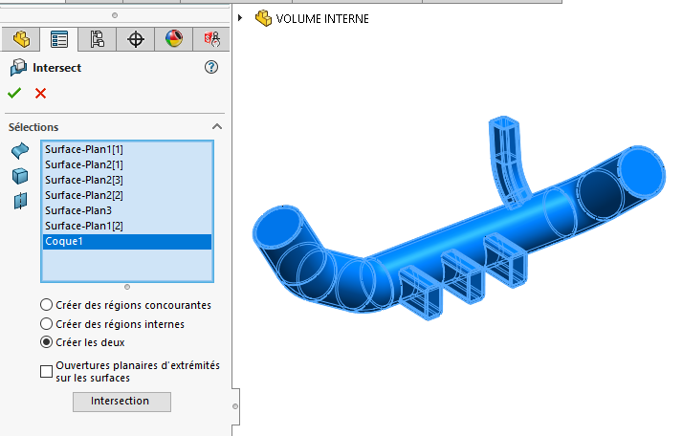

选择所有用于填充开口的表面，以及工件本身，然后单击“横切”以计算固体结果。

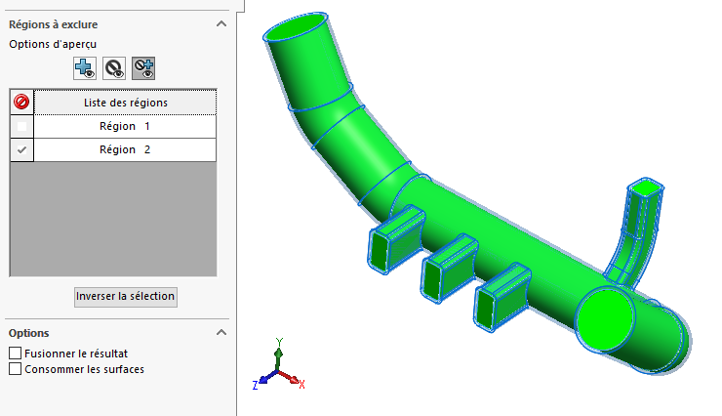

在“要排除的区域”部分中，你可以在你想要去除的方框内打勾。

选择绿色复选标记“ 确认”后，仅保留内部体积的实体。现在可以使用质量评估工具确定体积和重量。
