今天我们一起用solidworks做一个建模小练习，这次做女神都喜欢用的香体露吧！
今天给大家带来的是solidworks建模小练习，每一步都有图文教程，大家可以跟着练起来啦！

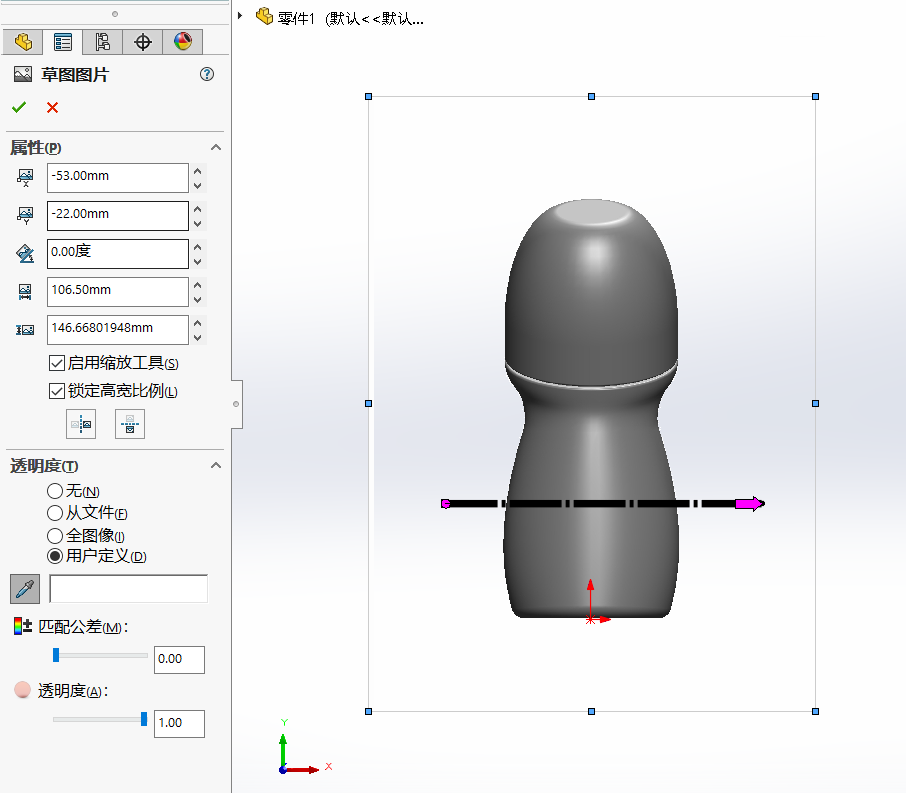

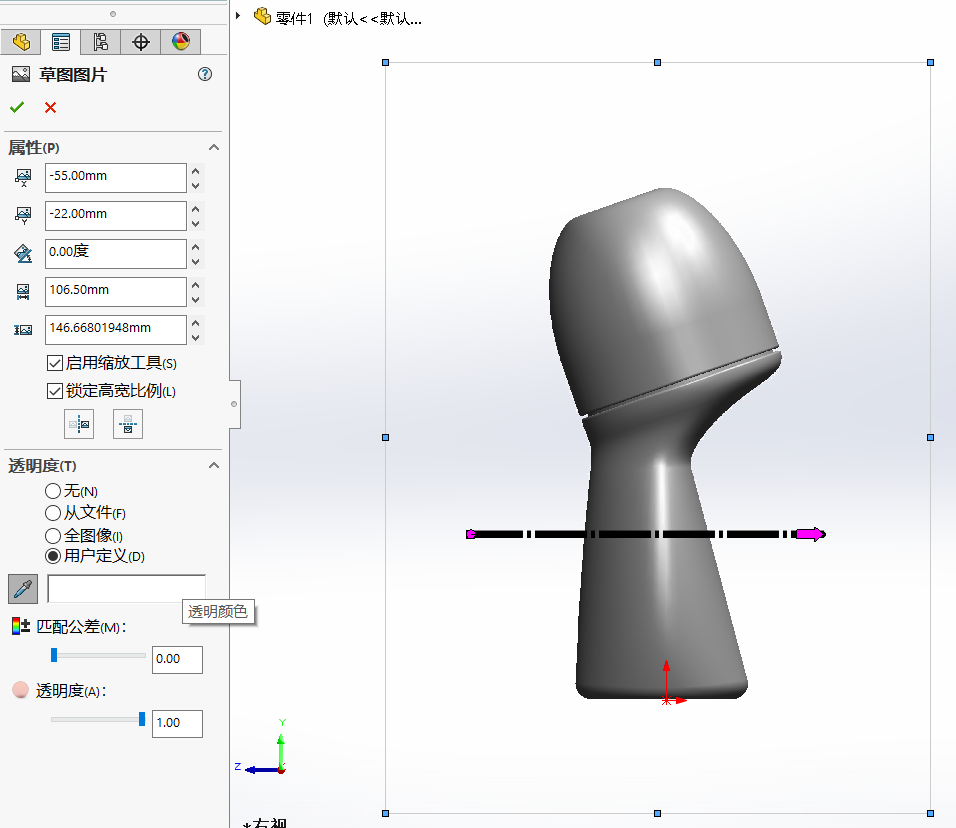

1、在右视基准面上进行草图绘制，插入草图图片，并调整图片大小和位置，然后退出草图。

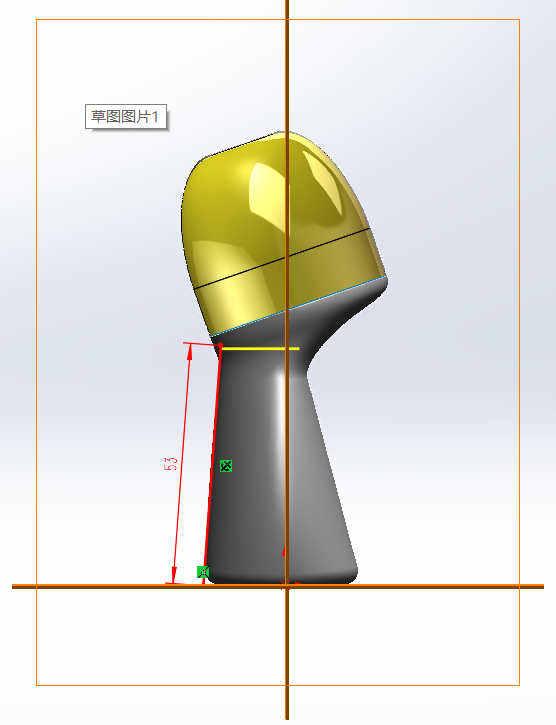

2、在前视基准面进行草图绘制，插入草图图片并调整图片大小和位置，然后退出草图。
3、在右视基准面上进行草图绘制，创建草图3，草图及约束关系如下；（完全定义草图颜色以红色展示。）

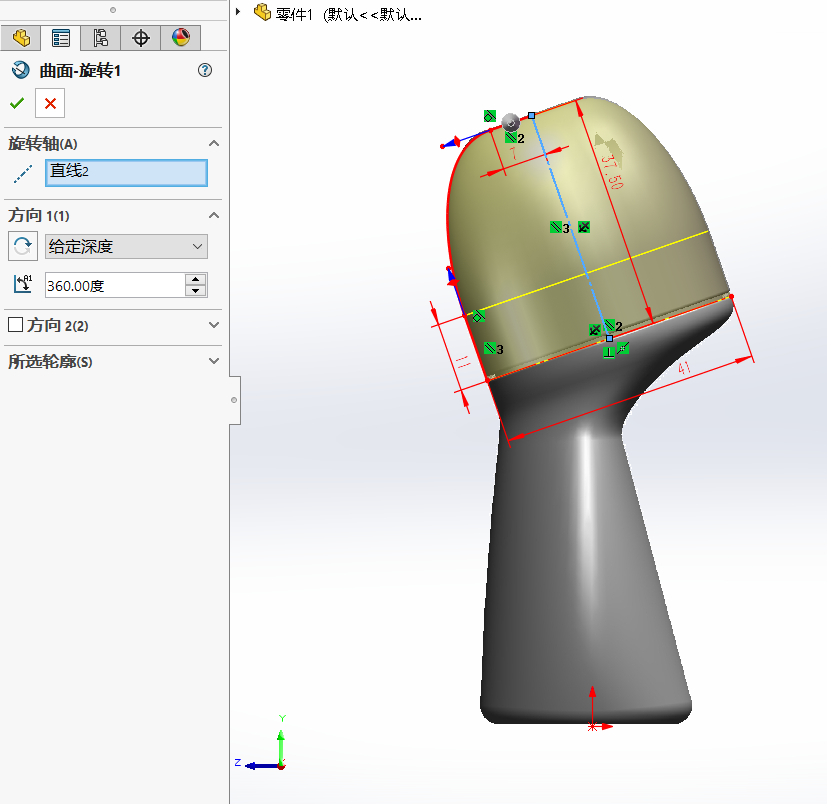

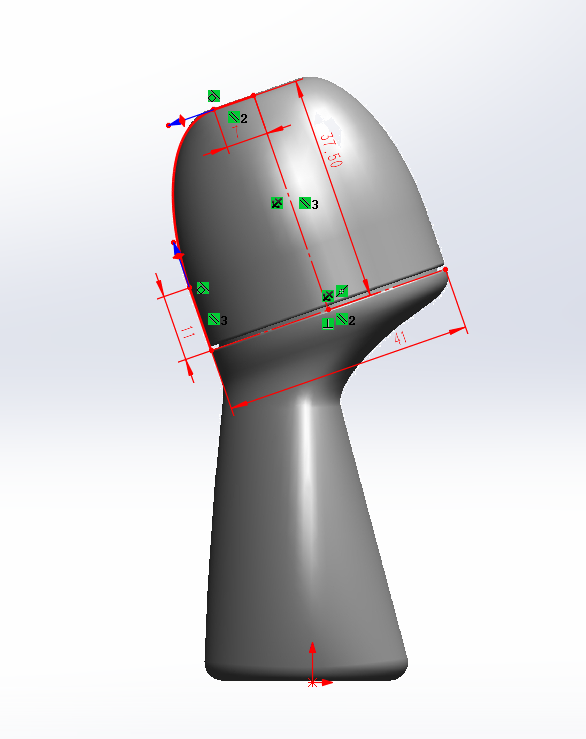

4、使用曲面旋转特征命令，以中心线为旋转轴，生成曲面实体。
5、显示出前视基准面和上视基准面，然后在右视基准面绘制草图4、然后退出草图。
6、同样显示出前世基准面和上视基准面，然后在右视基准面绘制草图5.然后退出草图。

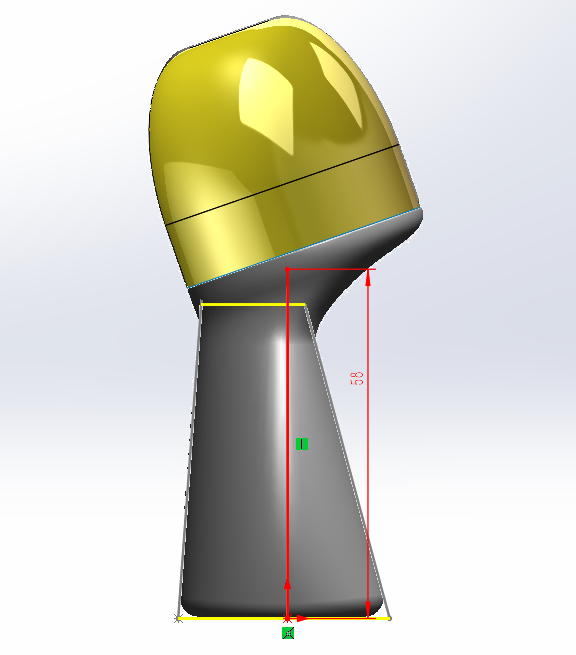

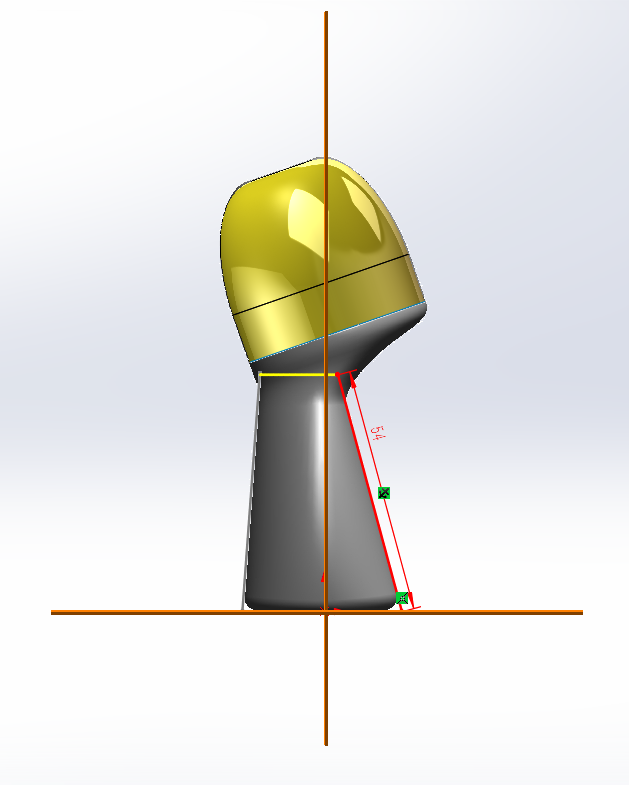

7、在前视基准面上绘制草图6，并将前世基准面隐藏。

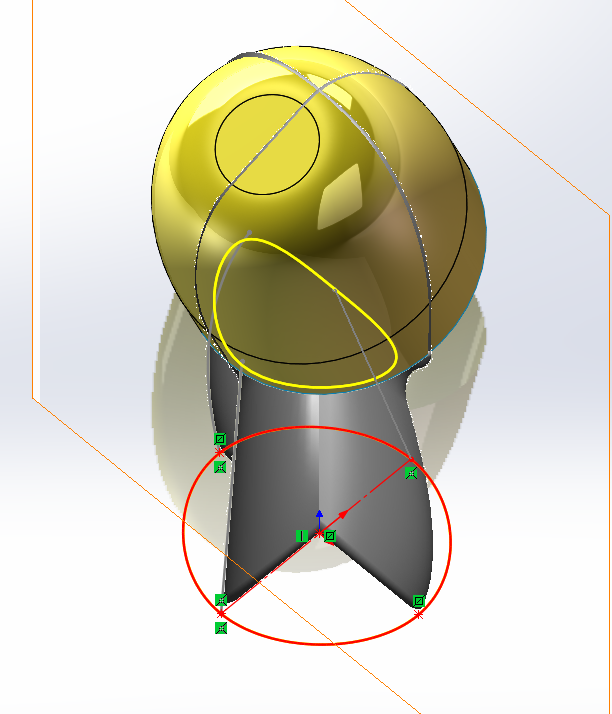

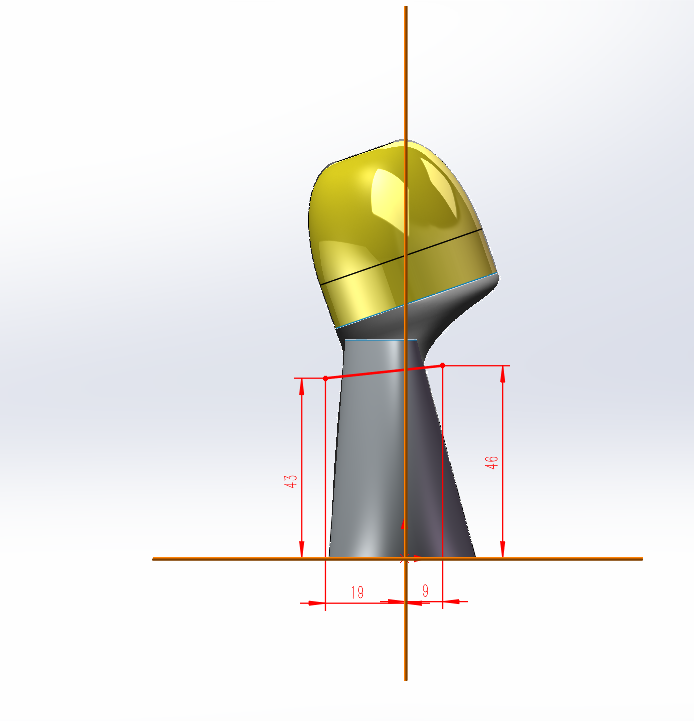

8、隐藏上视基准面，并在上视基准面上绘制草图7，尺寸及约束如下；

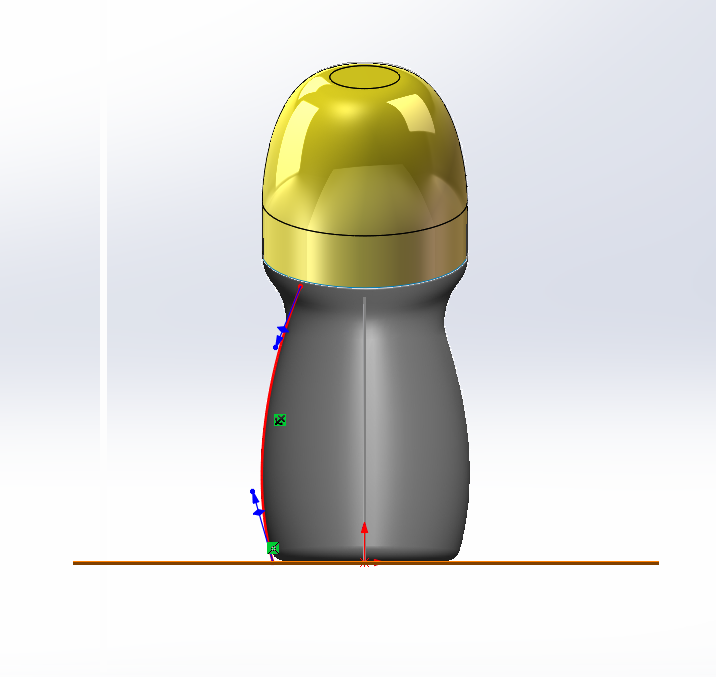

9、在右视基准面绘制草图8，尺寸及约束如下。

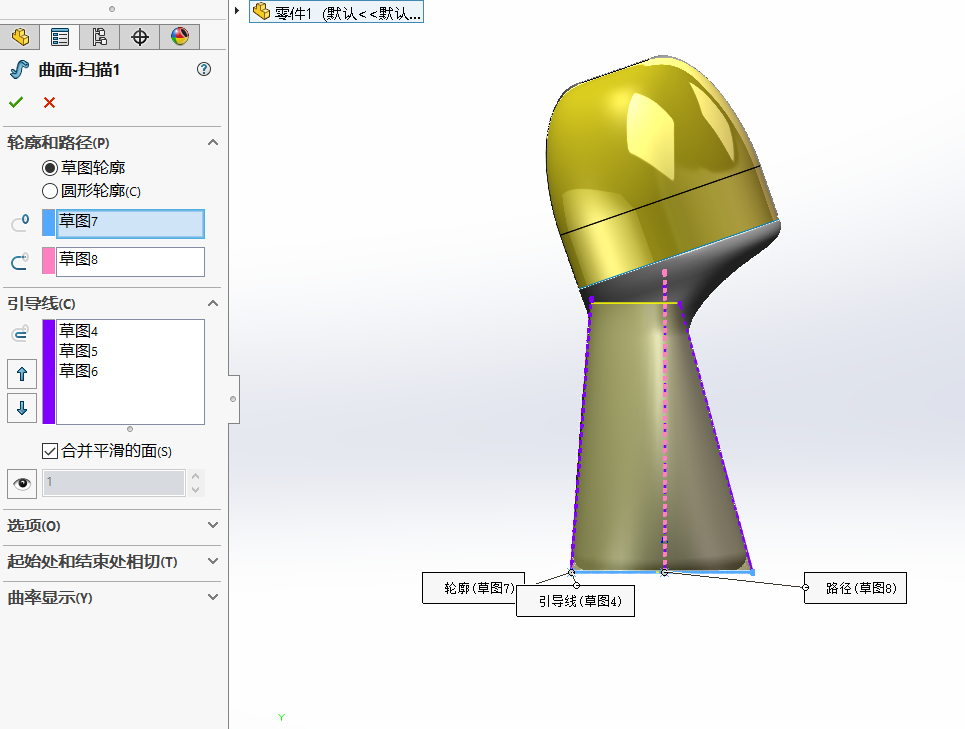

10、进行曲面扫描。轮廓、路径及引导线设定如下；
11、显示前视基准面和上视基准面，在右视基准面上绘制草图9。

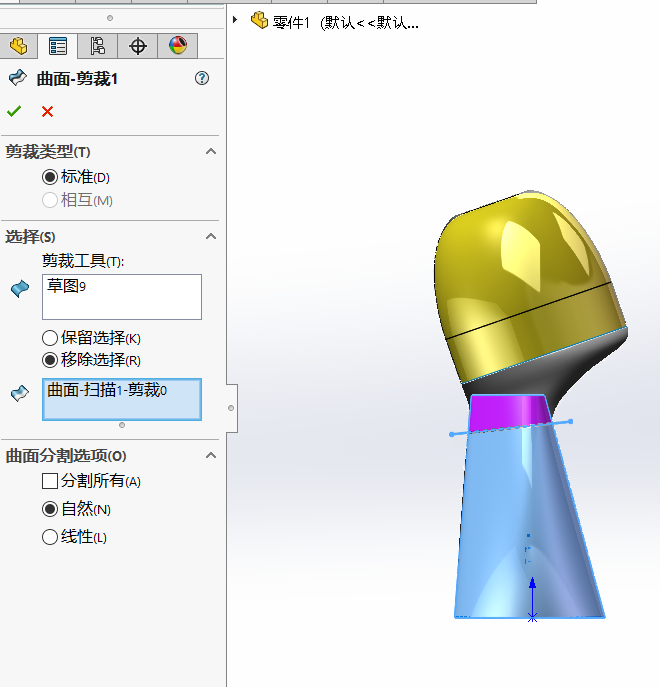

12、隐藏前视基准面和上视基准面，并使用曲面-剪裁特征剪裁多余多余曲面。

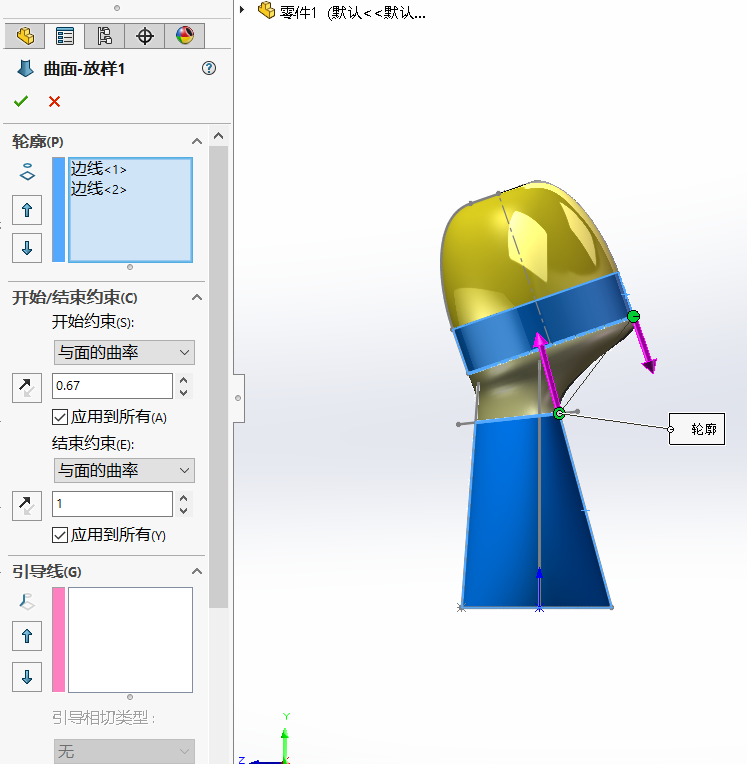

13、使用曲面放样特征命令，进行曲面放样。

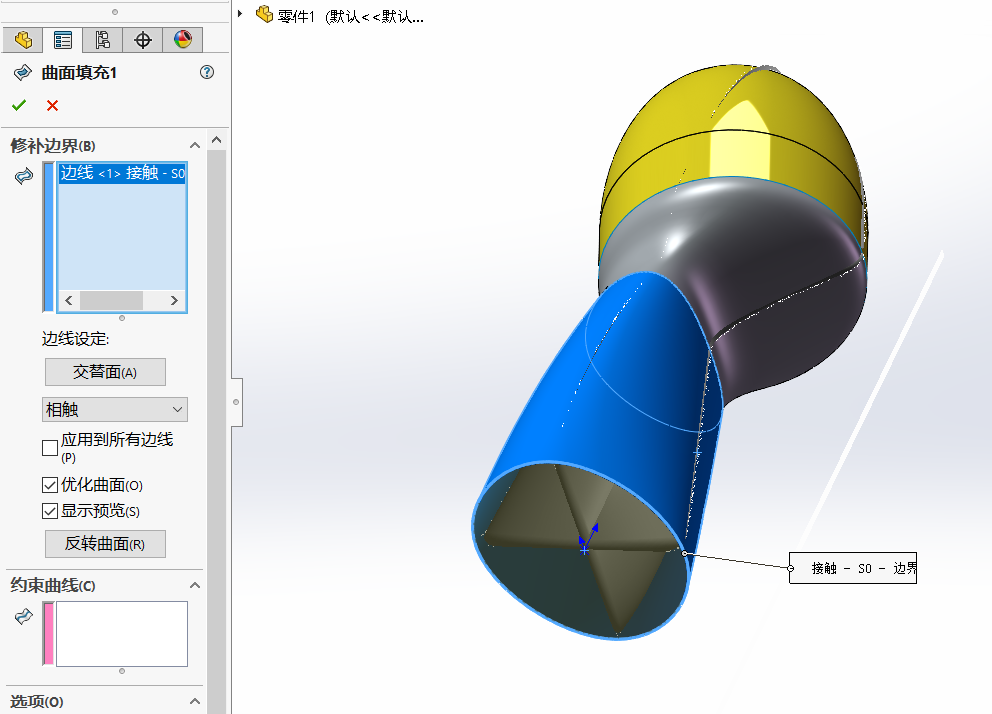

14、使用曲面填充特征命令。

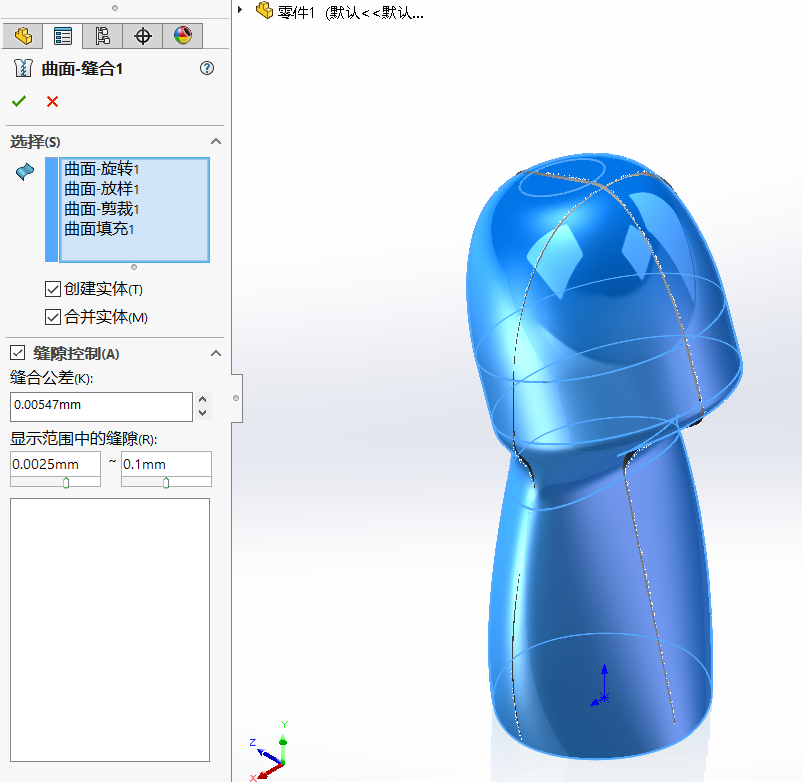

15、进行曲面缝合

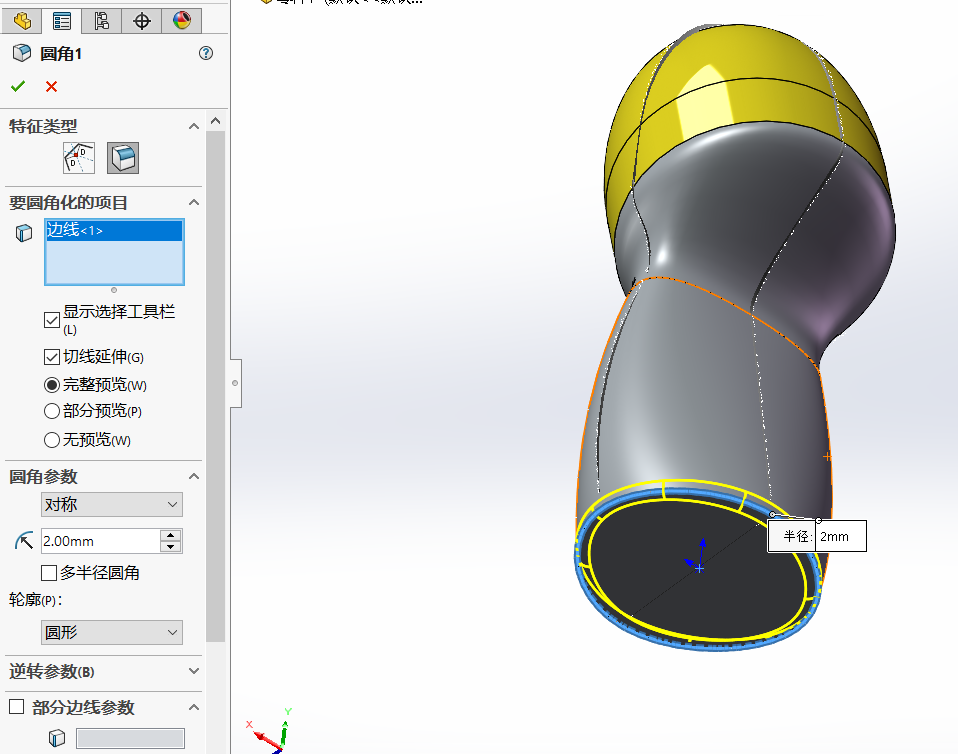

16、添加圆角

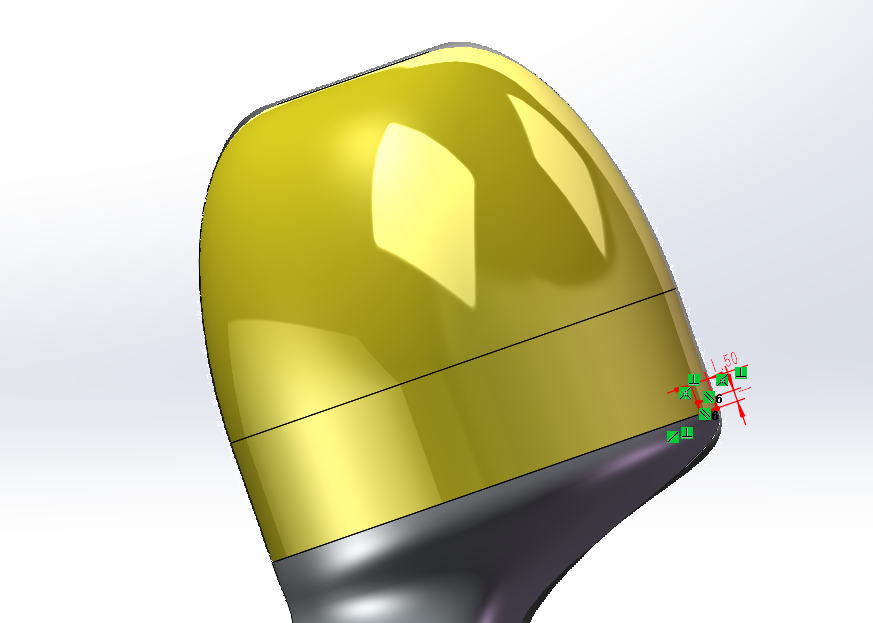

17、在右视基准面绘制草图10，草图及约束如下；

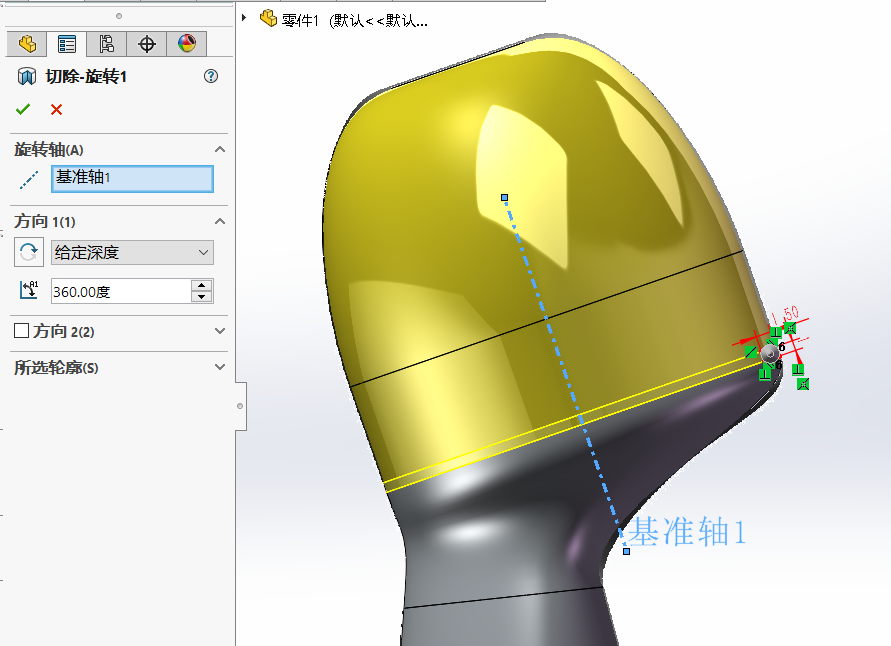

18、创建基准轴，并且进行旋转切除。
