为SOLIDWORKS结构系统工具创建结构轮廓

从SOLIDWORKS 2019开始，结构系统工具这种先进的焊接环境，可让您在一次操作中创建和修改不同轮廓的结构构件，并具有灵活的修边和边角管理功能。

先进的焊件是行业中许多设计的关键功能，并且SOLIDWORKS一直知道如何在提供创建焊件的工具方面进行创新。

从SOLIDWORKS 2019开始，结构系统工具这种先进的焊接环境，可让您在一次操作中创建和修改不同轮廓的结构构件，并具有灵活的修边和边角管理功能。

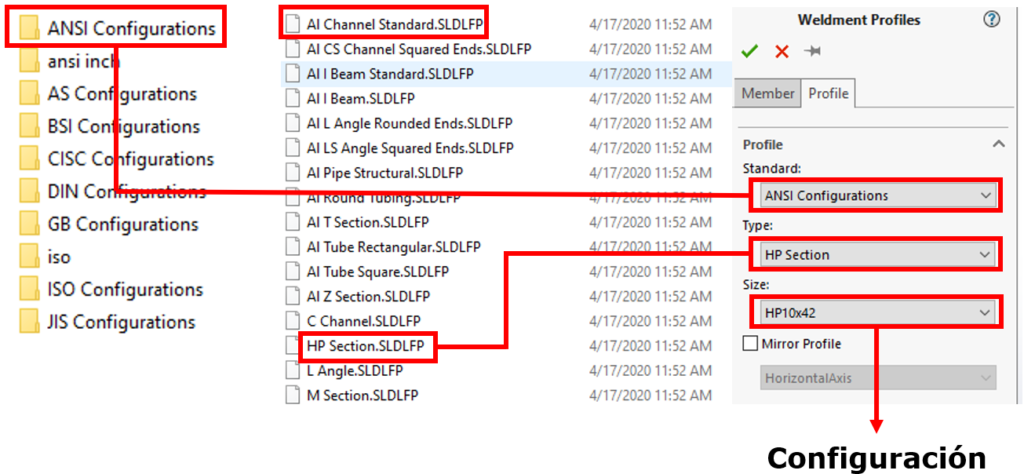

用于创建结构构件的性能分析对于结构系统工具的行为有所不同。以前对于焊件，SOLIDWORKS需要以下路径来识别结构轮廓以使用“ 标准”>“轮廓类型文件夹”>“特定尺寸”。  下图显示了先前描述的内容：

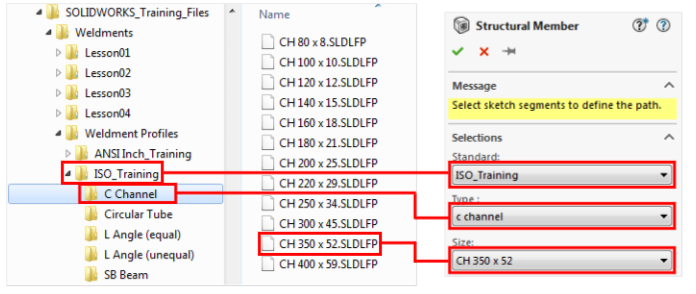

如图1所示，焊件库由每个特定大小的一个文件组成，表示存储空间和创建每个轮廓的大量时间。使用“结构系统”工具，可以大大简化，这要归功于使用配置和设计表来创建轮廓。SOLIDWORS在此工具中用于识别结构轮廓的路径为“ 标准”>“常规轮廓文件”>“尺寸设置”。  下图显示了此路线的表示形式：

如所观察到的，该路线得到了简化，并且使用单个配置文件，我们可以拥有在SOLIDWORKS中使用的每个结构轮廓所需的所有尺寸。

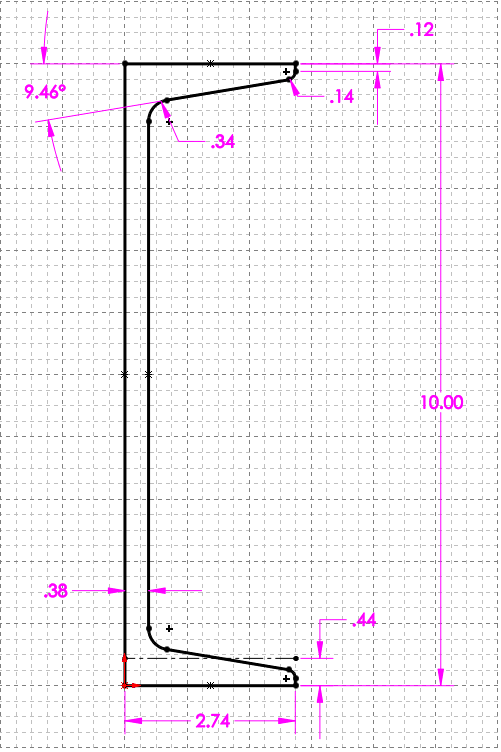

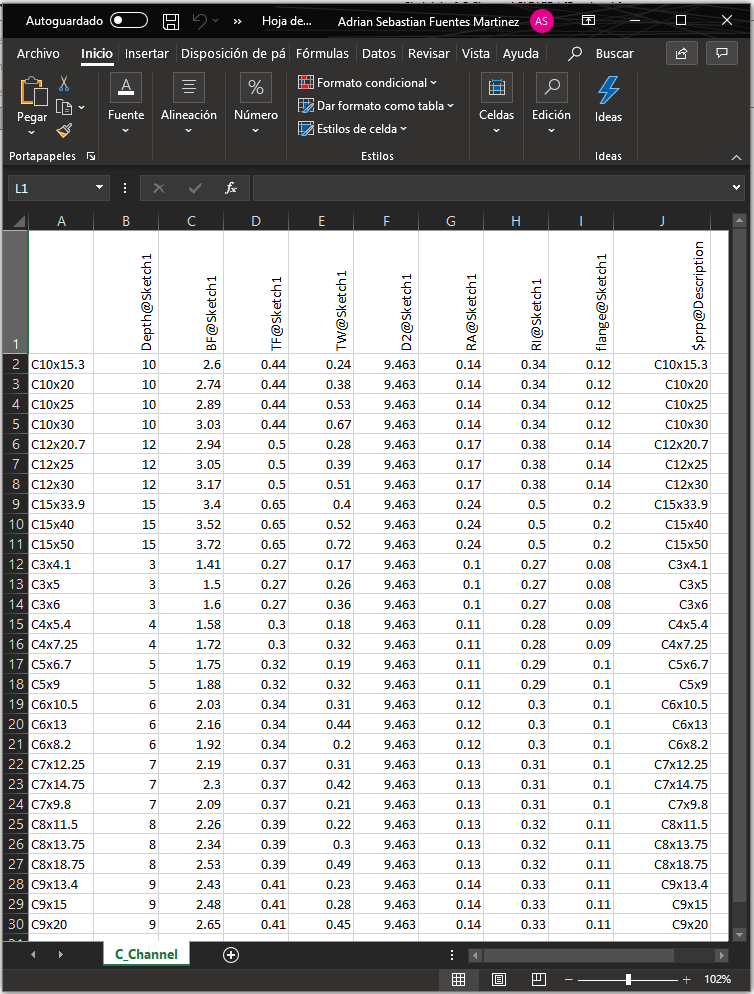

在SOLIDWORKS中设计了结构轮廓后，我们将借助配置或设计表创建不同的轮廓尺寸。在此示例中，使用了设计表，因为借助Microsoft Excel电子表格，它可以更快，更轻松地创建所有所需的尺寸。在输入Design Table命令时将执行的Excel表中，我们将选择结构轮廓草图的各个尺寸，如图3和4所示。

生成我们各自的设计表后，我们将扩展名为SLDLFP （SOLIDWORKS库功能部件）的结构轮廓保存在SOLIDWORKS结构轮廓的相应路径中，默认情况下位于以下位置： Program Files○ SOLIDWORKS Corp SOLIDWORKS lang english 焊件轮廓，但是可以在SOLIDWORKS选项中将其更改为用户首选项，没有任何问题。建议备份我们的配置文件。

通过这些简单的步骤，我们可以在SOLIDWORKS结构系统工具中使用结构轮廓。该工作流程无需创建大量文件即可简化复杂结构系统的创建，因为所有内容都可以在多个配置中一起工作，从而简化了我们自定义配置文件库的创建。
