SOLIDWORKS式浪漫 —— 干杯   流固耦合分析是许多企业面临的急需解决的问题之一，例如车辆在行驶过程中燃油箱内部液体的晃动，化工管道的振动等。Abaqus推出的CEL功能，采用Abaqus/Explicit进行计算，具有极高的效率。下面我们将通过一个“干杯”案例来学习Abaqus中关于CEL的应用Abaqus中关于CEL的应用。

  第一步

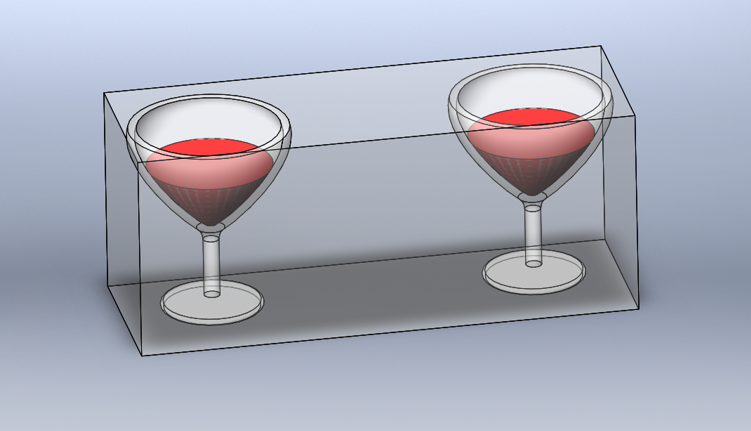

在SOLIDWORKS中创建酒杯，酒，和欧拉区域（酒有可能经过的区域）：

  第二步

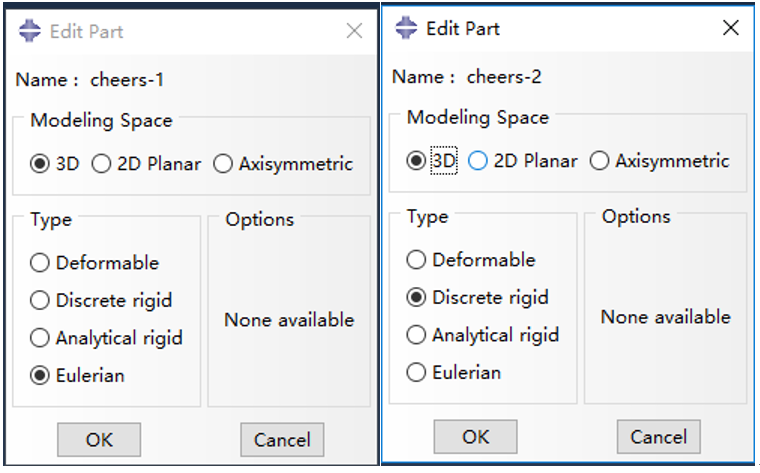

将模型导入到Abaqus中，酒杯作为刚体，而欧拉区域则作为欧拉体导入，如下：

  第三步

  第四步

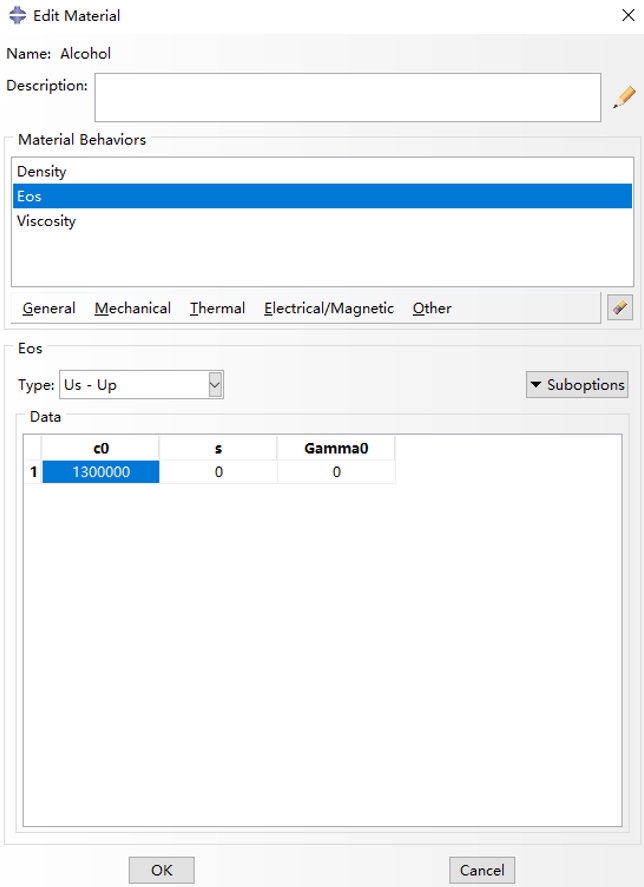

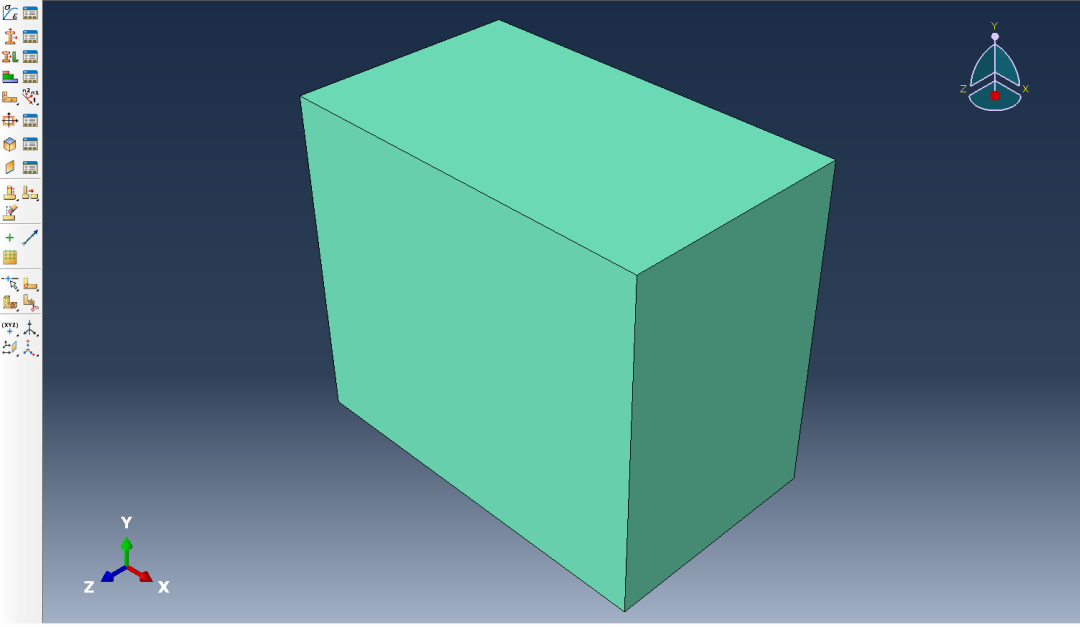

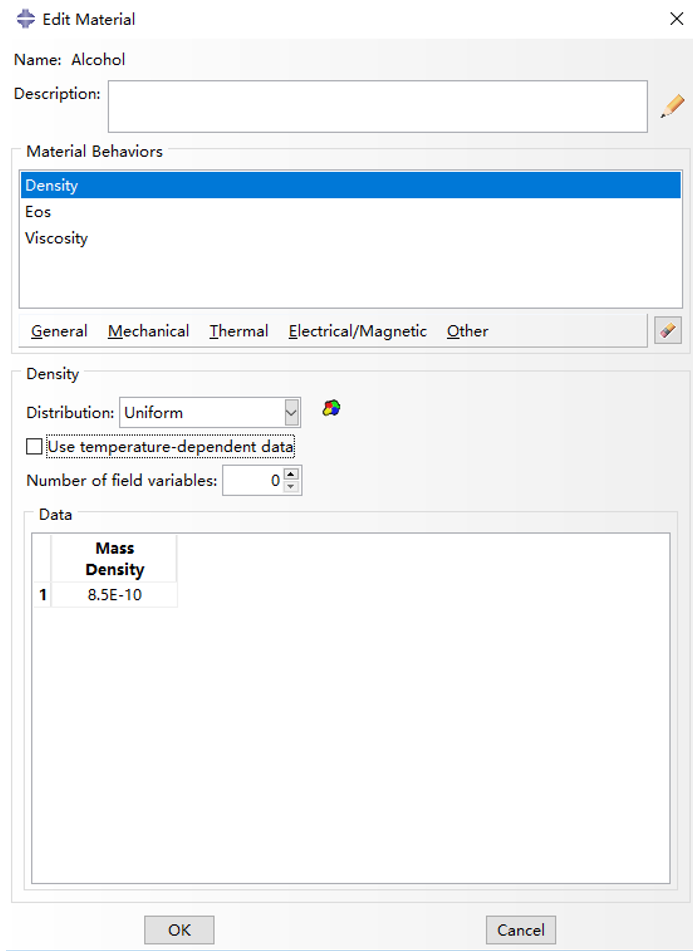

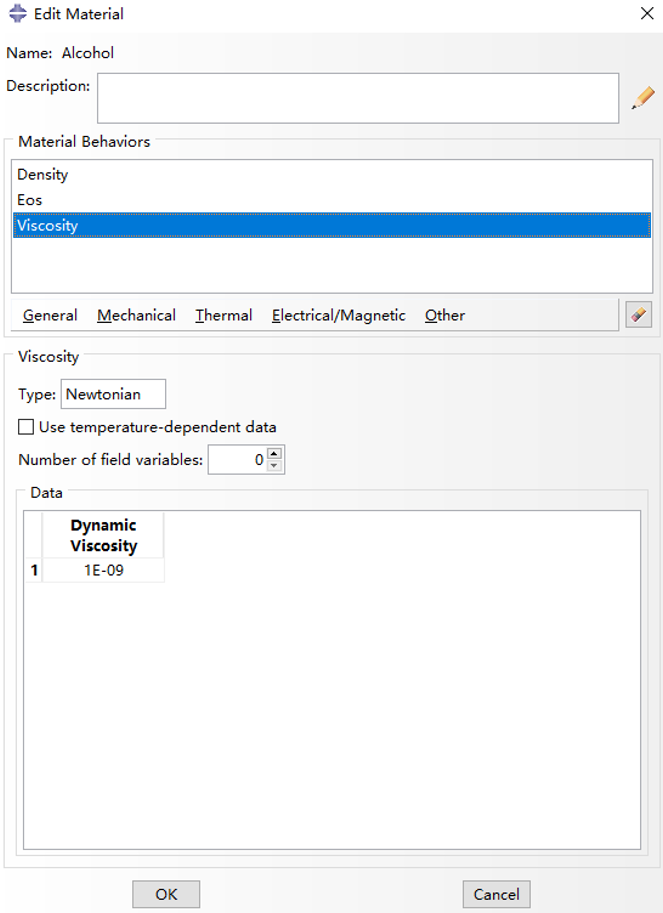

为欧拉区域赋予材料，此时应该显示为绿色：

  第五步

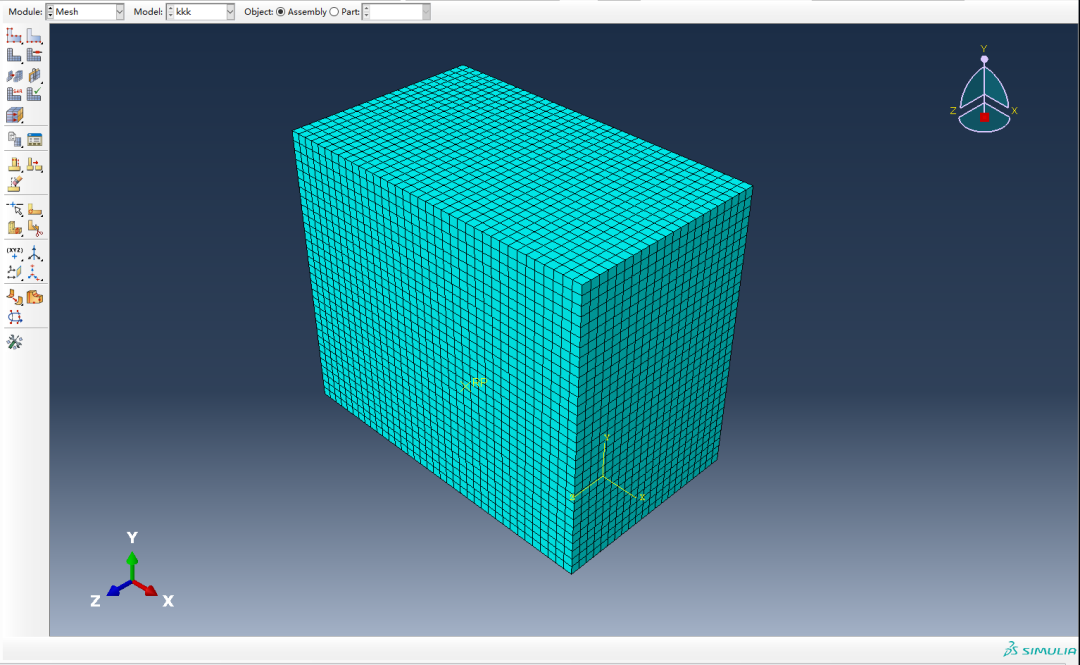

装配好模型后划分 格如下：

  第六步

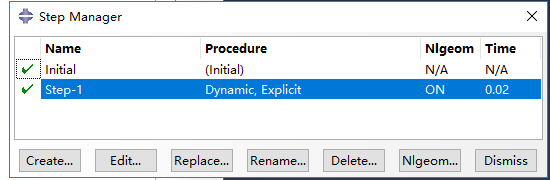

创建Abaqus/Explicit分析步，如下：

  第七步

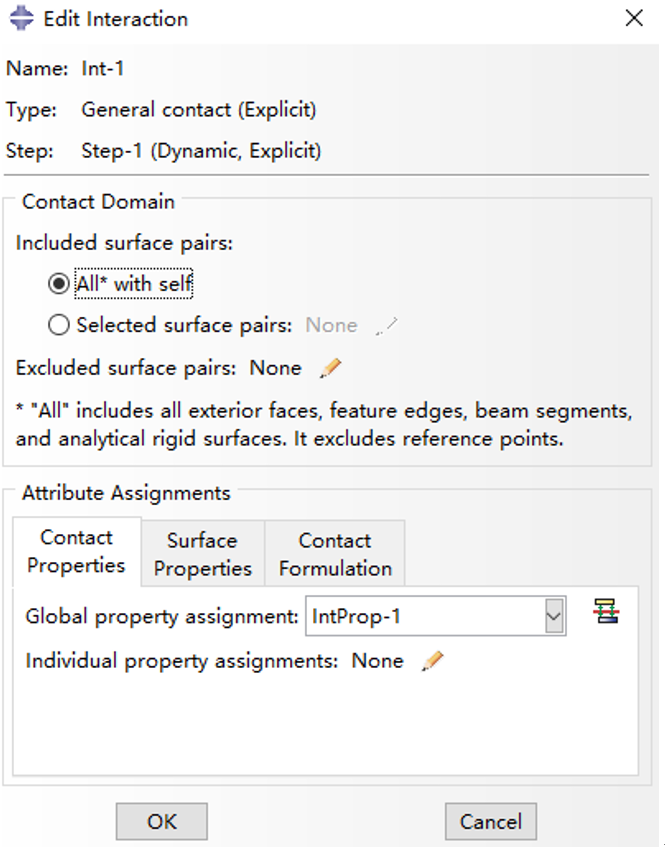

定义通用接触，如下：

  第八步

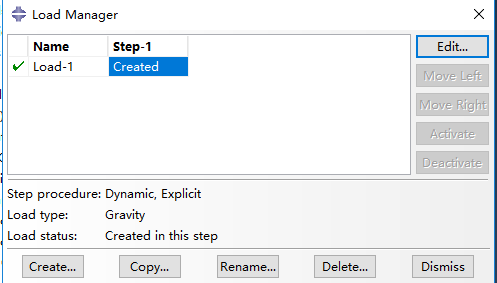

进入Load模块，施加重力如下：

  第九步

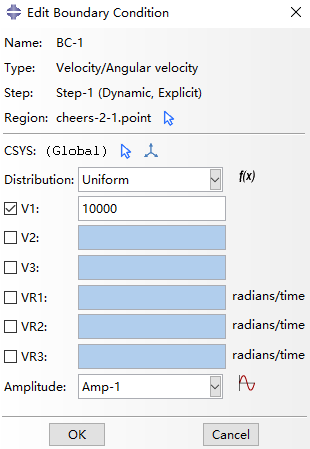

根据杯子距离和运动时间，创建杯子速度如下：

  第十步

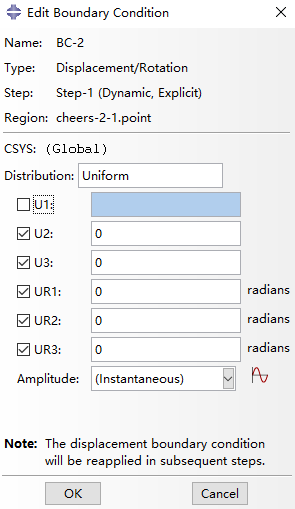

同时，限制杯子其他方向的自由度，如下：

  第十一步

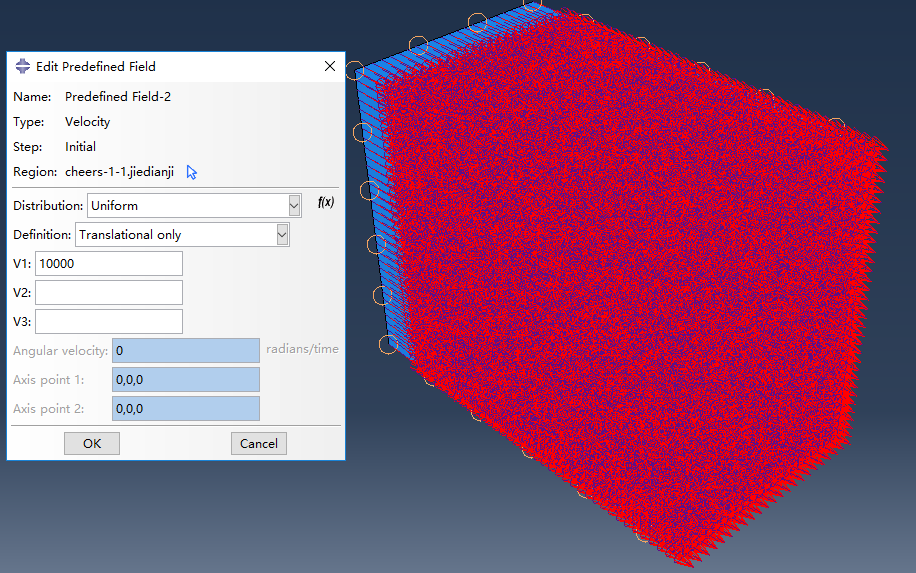

设置欧拉区域运动速度如下：

  第十二步

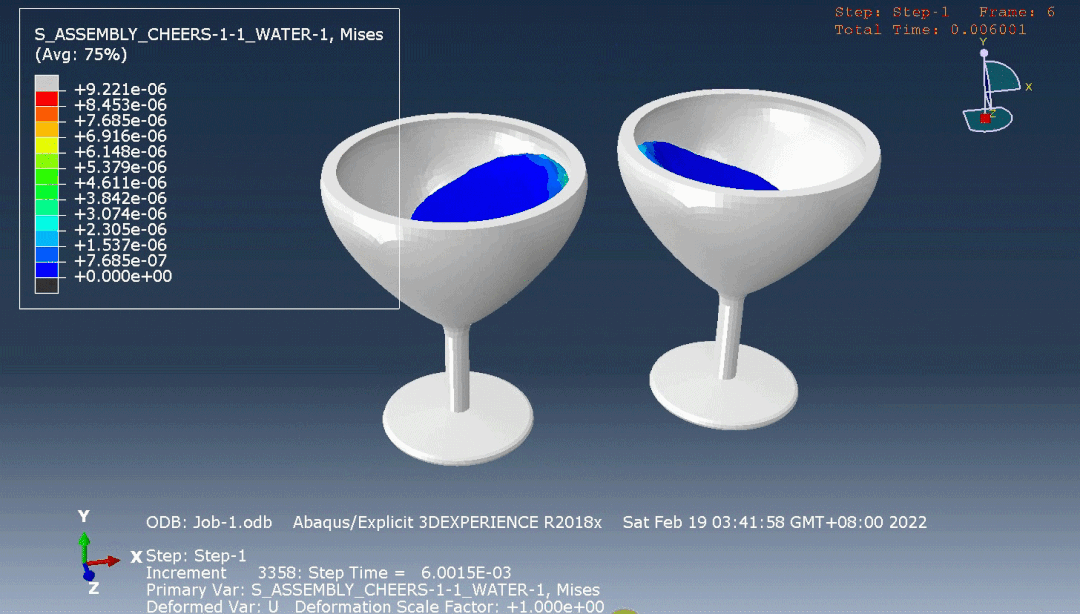

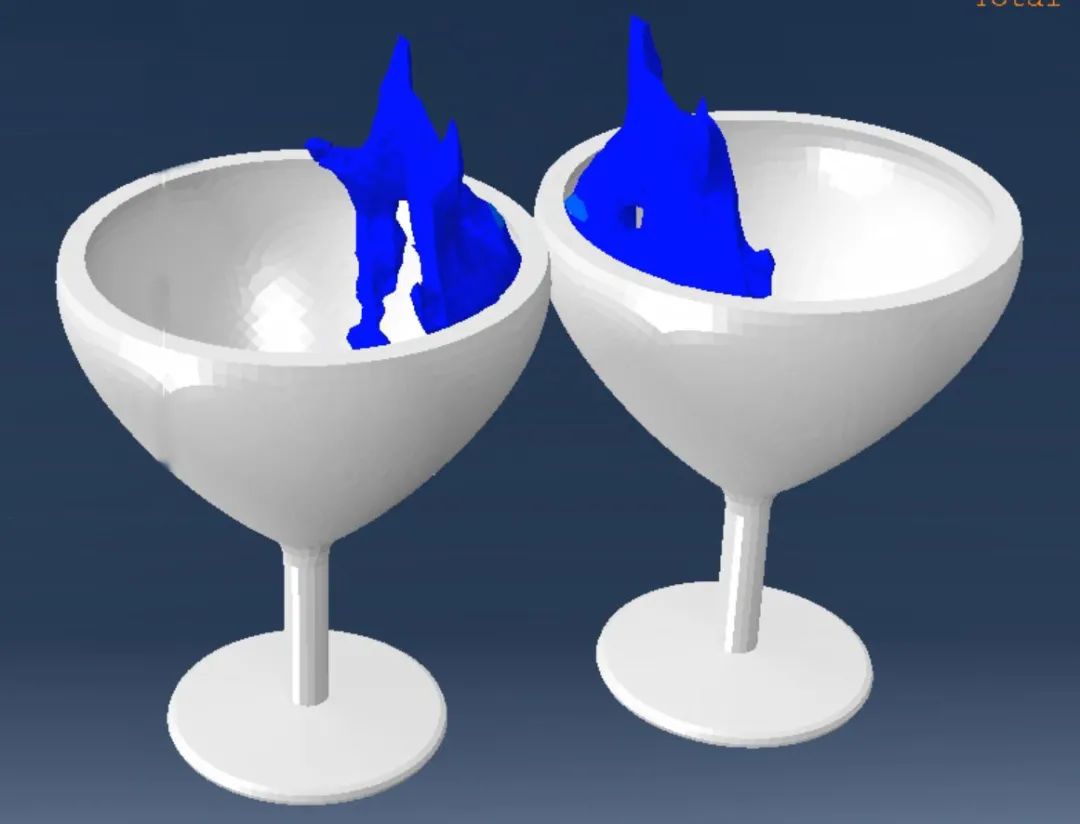

至此，前处理阶段完成，提交计算后读取计算结果如下：

  总结

通过本次文章，我们初步领略了Abaqus 的CEL方法在处理流固耦合方面的巨大优势，倘若再配合Xflow强大的流体分析功能，相信Abaqus的流固耦合分析能力必定会更上一个台阶。
让我们一起为2022北京冬奥会“干杯”！
