SOLIDWORKS定制GB标准法兰库

法兰规格众多，每种规格生成一个法兰元件，工作量非常之大。利用SOLIDWORKS的Routing库，借用现有的法兰来修改。通过系列零部件的方法来创建，并通过一个表格来管理并驱动。

法兰是管道附件库中最重要的元件之一，几乎所有的配件与管道之间的连接，都需要通过法兰实现，而且，管道的规格（所用标准、单位制、公称通径、壁厚等级等）都是通过相应法兰确定的。但是法兰规格众多，每种规格生成一个法兰元件，无论是创建时的工作量，事后维护的工作量，还是使用时的方便程度，都是难以接受的。因此，法兰元件需要通过系列零部件的方法来创建，并通过一个表格来管理并驱动。

下面我们说一下直接利用SOLIDWORKS的Routing库，借用现有的法兰来修改，具体步骤及注意事项如下：

1.确定所需要法兰参数

例如我们需要的法兰类型是：突面板式平焊法兰，国标 ：GB／T 9119-2000， RF系列I，公称压力是PN16，壁厚等级是Sch40，公称通径DN10-DN80，单位制为公制mm。

通过工程手册《机械工程标准手册（管路附件卷）》可查到所有详细参数，包括法兰的具体造型尺寸：

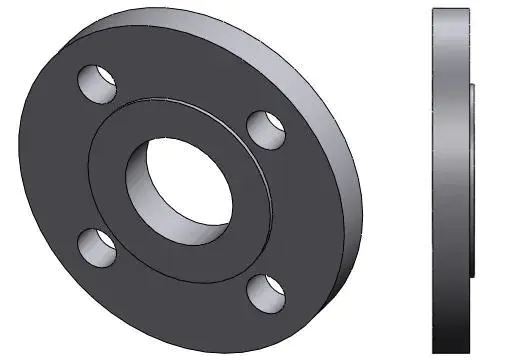

2.利用比较相像的法兰修改

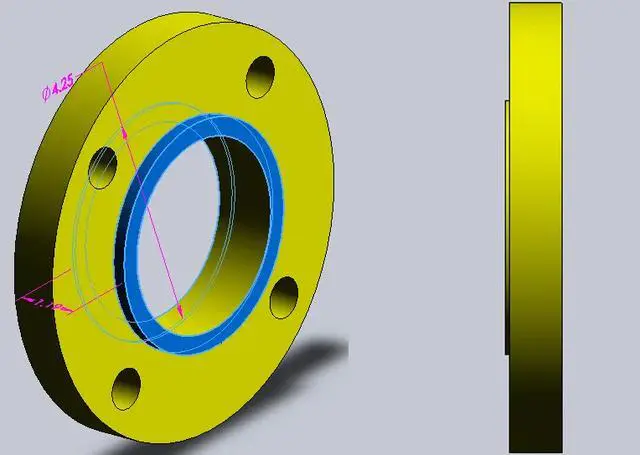

高亮的面与整个平面齐平即可。

3.修改系列表格

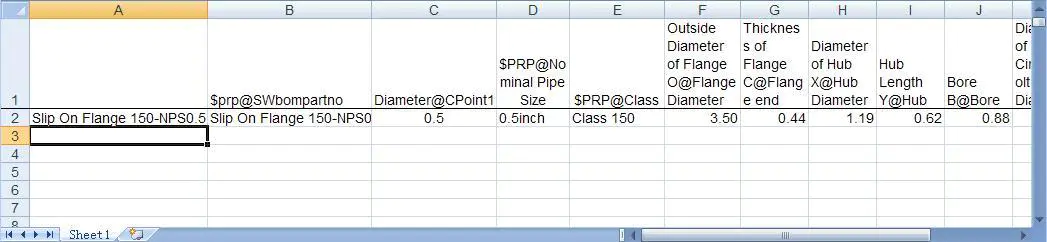

表格如下：

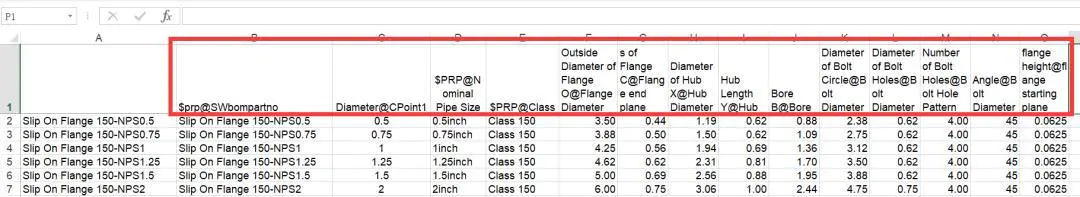

通过与实际模型尺寸尺寸参数对比，了解方框里面参数变量意思，方便跟实际的模型尺寸填入。

4.修改设计表

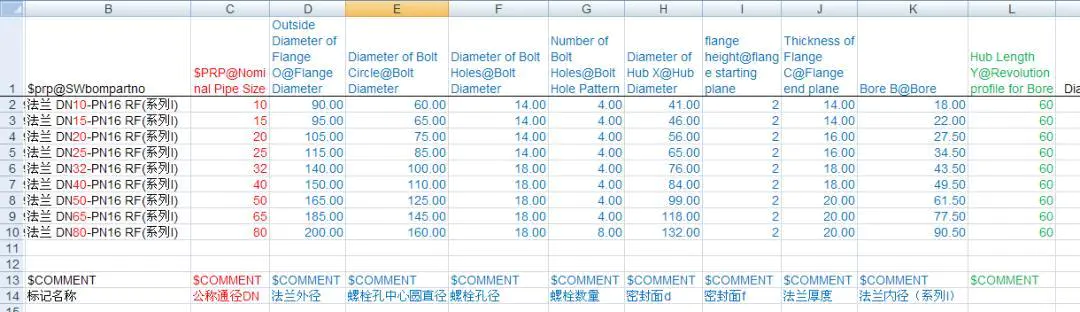

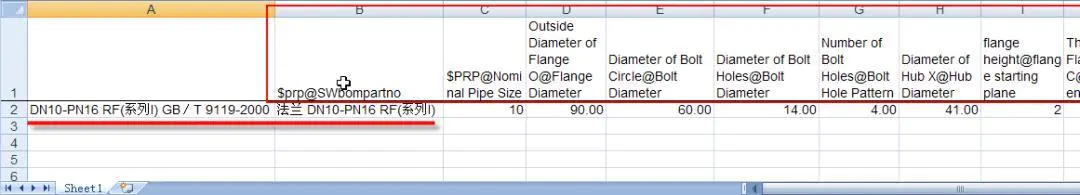

保留最上面一行数据，作为参照，将国标法兰参数填入表格下列。

尽量用原模型的设计表修改，防止不知所谓的错误的出现，保存并退出表格，法兰的配置即可成立。
