SOLIDWORKS曲面和高级建模技巧（二）

当使用SolidWorks软件进行产品设计时，曲面建模工具可以使用户轻松创建不同的形状和几何图形而受益。以下是一些您可能没有检查过的选项：

我们接着上一篇文章讲解：

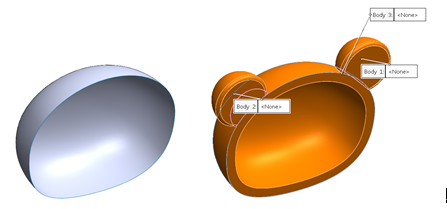

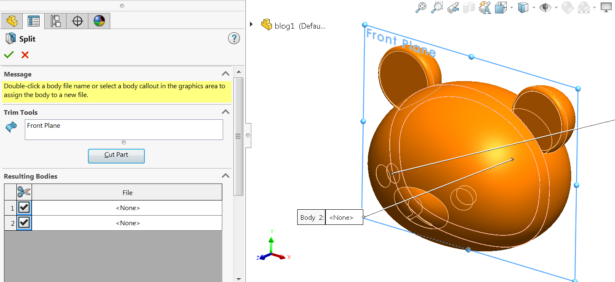

接下来可以使用拆分特征和一个平面将带壳模型分为两部分了：

（请注意，分割特征[插入>特征>分割]会根据所选实体将实体切成块；而分割线特征[插入>曲线>分割线]仅使用草图或其他几何的交集将模型面分割为较小的块这些是两个不同的功能）

拆分功能还适用于曲面和草图：

您甚至可以通过为切割体分配名称来将它们保存到新的零件文件中。但是通常，这将是建模的最后一步，而不是未完成的设计。

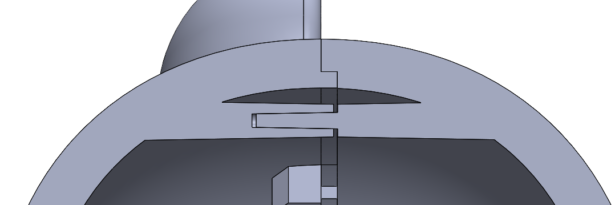

在下一部分中，我们将尝试通过使用唇/槽的紧固功能，使两个实体在现实生活中轻松对齐：

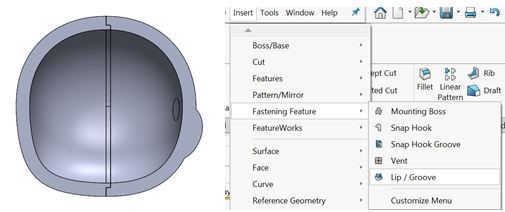

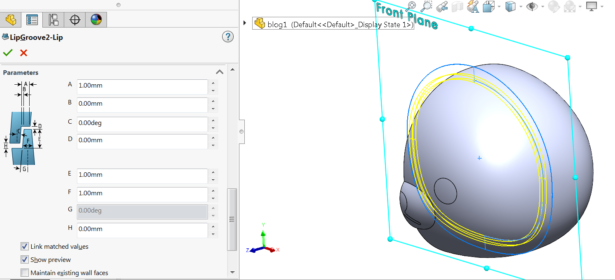

通过选择凹槽的表面和边缘，并与嘴唇的表面和边缘配对，您可以按照输入的参数轻松获得新的几何形状。

它的工作原理与扫掠和扫掠切割非常相似，但是使用了紧固功能：

1. 您无需创建轮廓草图即可进行扫描
2. 您可以在单个功能中控制两侧的参数
3. 间隙和草稿设置可以轻松实现和更改
4. 设置可以保存并在其他文件中重复使用

但是，如果要为凸台和凹槽创建自定义轮廓，则需要使用扫掠功能。

下一个有用的固定功能是安装凸台。

首先，安装功能允许您创建两种类型的紧固方法：销钉或硬件：

销钉紧固件类型

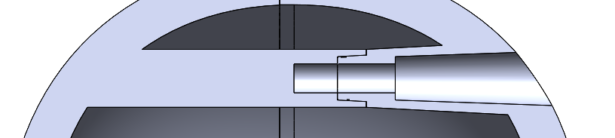

五金紧固件类型

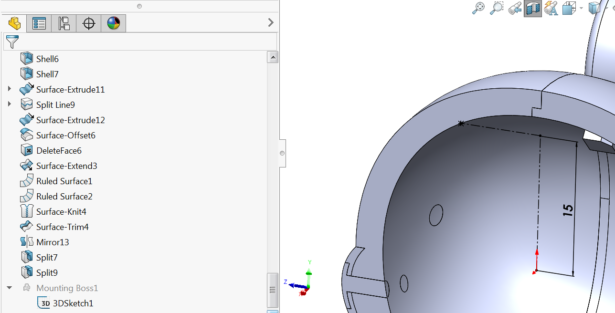

要创建此功能，同样，您无需使用草图来绘制轮廓，而只需选择要构建销钉的点以及销钉方向的平面即可：

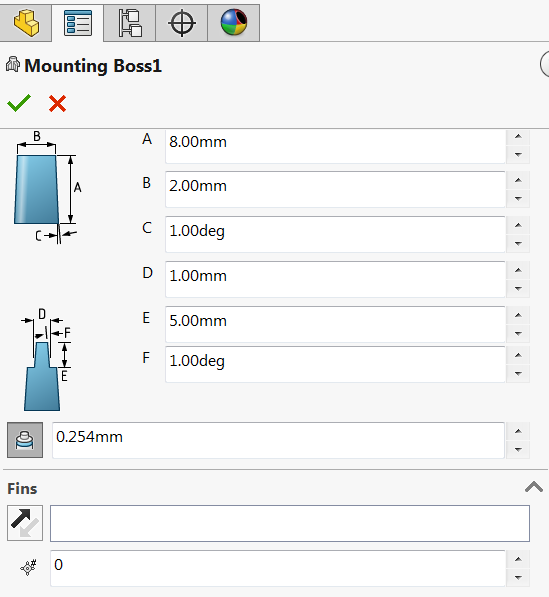

与以前类似，您将有一个表格来填充直径控件：

您可以保存设置以供以后使用。

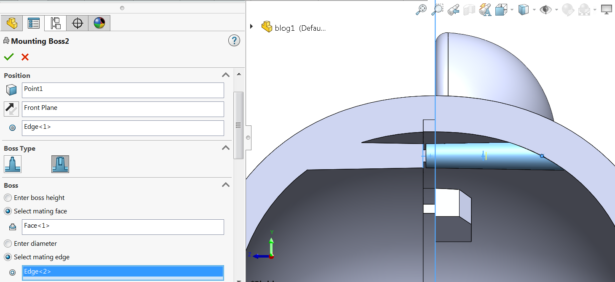

要创建该对中的另一半，请再次选择点和方向，但这一次还选择用于定位的销的圆形边缘：

对于参数，只需选择配合面（销的接触面）和配合边缘（在销的尖端），然后将创建一个匹配的螺纹销。

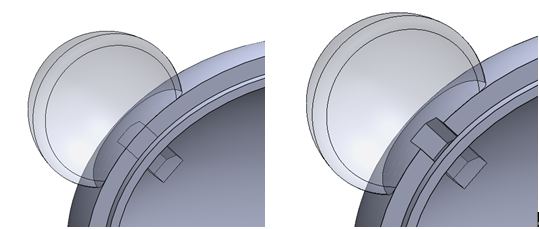

如果发现重叠的实体，则还可以使用缩进来基于一个实体切割另一个实体：

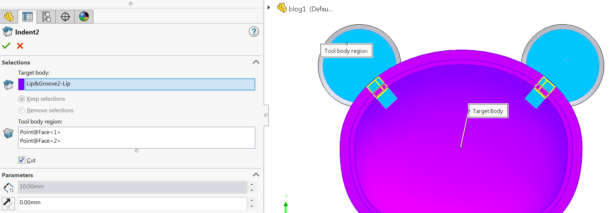

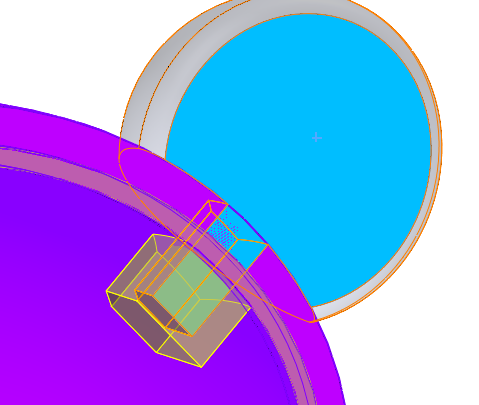

记住选中“切割”复选框以创建简单的切割，同时保留两个实体

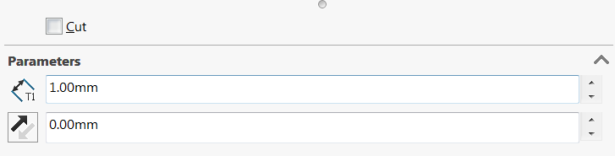

或者，您可以清除“切割”复选框，以使用厚度输入创建“口袋”：
