TatukGIS Developer Kernel使用教程：如何为FMX创建第一个应用程序

TatukGIS Developer Kernel免费版

本篇文章主要介绍用DK11为FMX创建一个应用程序，现在就跟着小编来了解一下吧~

创建新项目

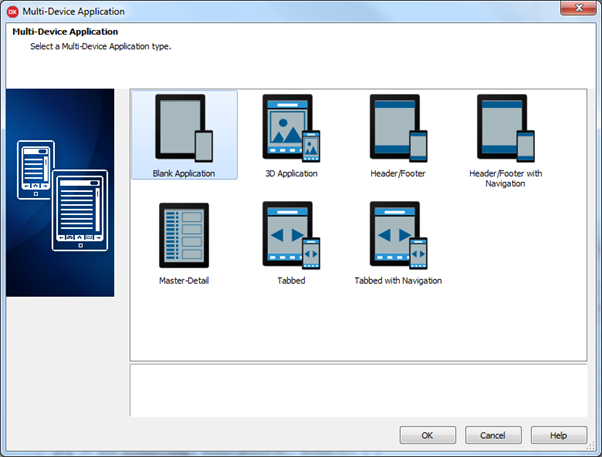

创建多设备应用程序。然后选择空白应用程序。

设计形式

打开“设计”选项卡并在空白表单上添加控件。从工具选项板中选择控件。

工具选项板包含设计表单的所有组件。专用TatukGIS组件包含在“TatukGIS”类别中。

对象检查器包含与指定对象关联的属性和事件。在本节中，您可以设置：标题、名称、对齐、位置、大小等。

1、添加TStatusBar并将TLabel放在上面。更改lblPosition的标签名称，并将其文本设置为“Position：”。

2、添加TGIS_ViewerWND。将其名称更改为“GIS”。在对象检查器中，将“对齐”设置为“客户端”。

3、添加TToolBar，将对齐设置为“顶部”。

4、向TToolBar添加四个按钮（TButton）：

• 名称：btnOpen，文本：打开

• 名称：btnSelect，文本：选择

• 名称：btnDrag，文本：拖动

• 名称：btnZoom，文本：缩放

设置每个按钮对齐到“左边”。

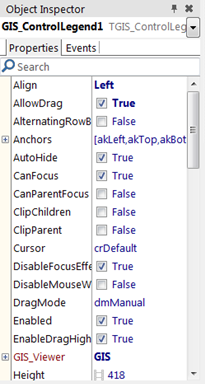

5、添加TGIS_ControlLegend。在对象检查器中将GIS_Viewer设置为“GIS”并将“对齐”设置为“左”。双击图例中的图层调用“可视化属性”对话框。

6、将TGIS_ControlScale和TGIS_ControlNorthArrow添加到GIS（在Structure窗口中，您可以拖放组件以设置层次结构）。在对象检查器中，将“GIS”指定为GIS_Viewer。

最终结果应如下所示：

添加代码

设计表单后，转到“代码”选项卡。

在实现部分的{$ R * .fmx}下方添加“使用System.IOUtils，GisLicense，GisTypes，GisAllLayers，GisUtils，GisLayerVector”。

• System.IOUtils

  返回用户的主路径或应用程序的可写临时目录或存储，如TPath.GetDocumentsPath。

• GisLicense

  包含有关TatukGIS许可证的信息。

• Mistypes

  常见的常量和类型，如TGIS_Point。经常被客户端代码频繁使用并包含它几乎是一个要求。

• GisAllLayers

  允许使用TatukGIS Samples数据文件夹中的图层。

• GisUtils

  GisPoint（）等常用方法包含在TGIS_Utils类方法中。经常被客户端代码使用并包含它几乎是一个要求。

GisLayerVector – 包含类似TGIS_Shape、TGIS_LayerVector的类型。

附加事件

接下来将事件附加到组件。要附加事件处理程序，请在“对象检查器”中选择“事件”选项卡，然后双击该事件。如果要调用“OnClick”事件，也可以双击组件。在此示例中，我们使用以下事件：

• btnaopenclick

procedure TForm2.btnOpenClick(Sender: TObject);begin  GIS.RotationAngle := 0 ;  {$IFDEF WIN32}    GIS.Open( TGIS_Utils.GisSamplesDataDir + '/world/worldDCW/world.shp');  {$ELSEIF Defined(MACOS) and Defined(IOS)}    GIS.Open( TPath.GetDocumentsPath + PathDelim + 'world.shp')  ;  {$ELSE ANDROID}    GIS.Open( TPath.GetDocumentsPath + PathDelim + 'ne_10m_admin_0_countries.shp')  ;  {$ENDIF}end;

• btnSelectClick

procedure TForm2.btnSelectClick(Sender: TObject);begin  GIS.Mode := TGIS_ViewerMode.Select ;end;

• btnDragClick

procedure TForm2.btnDragClick(Sender: TObject);begin  GIS.Mode := TGIS_ViewerMode.Drag ;

• btnZoomClick

procedure TForm2.btnZoomClick(Sender: TObject);begin  GIS.Mode := TGIS_ViewerMode.Zoom ;end;

• GISTapSimpleEvent

  点击简单事件在所选形状上闪烁，并在状态栏中显示光标的位置。要调用该事件，请使用以下代码：

 procedure TForm2.GISTapSimpleEvent(Sender: TObject; Button: TMouseButton;  Shift: TShiftState; X, Y: Single);var  ptg : TGIS_Point ;  shp : TGIS_Shape ;begin  if GIS.IsEmpty then    exit ;  if GIS.Mode <> TGIS_ViewerMode.Select then    exit ;  ptg := GIS.ScreenToMap( Point(Round(X), Round(Y)) ) ;  shp := TGIS_Shape( GIS.Locate( ptg, 5 / GIS.Zoom ) ) ;  if not Assigned( shp ) then exit ;  shp.Flash ;lblPosition.Text := Format( 'x: %.4f, y: %.4f ', [ptg.X,  ptg.Y] ) ;end;

将文件添加到部署

在部署中添加文件和设置路径。

使用“项目/部署”菜单项，选择Android和iOS设备平台，并为每个平台添加要与应用程序一起部署的文件，并设置“远程路径”列值：

• 设置Android的远程路径：assets internal

• 设置iOS的远程路径：StartUp Documents

如果要同时为几个文件设置远程路径，请单击图标DK11

测试

编译并运行项目。

源代码

最终代码应如下所示：

unit Unit2; interface uses System.SysUtils,System.Types, System.UITypes, System.Classes, System.Variants, FMX.Types,FMX.Controls, FMX.Forms, FMX.Graphics, FMX.Dialogs, FMX.StdCtrls,FMX.GisControlNorthArrow, FMX.GisControlScale, FMX.Layouts, FMX.TreeView,FMX.GisControlLegend, GisTypesUI, FMX.GisViewerWnd, FMX.Controls.Presentation ; type  TForm2 = class(TForm)    ToolBar1: TToolBar;    statusBar: TStatusBar;    GIS: TGIS_ViewerWnd;    GIS_ControlLegend1: TGIS_ControlLegend;    GIS_ControlScale1: TGIS_ControlScale;    GIS_ControlNorthArrow1: TGIS_ControlNorthArrow;    btnOpen: TButton;    btnSelect: TButton;    btnDrag: TButton;    btnZoom: TButton;    lblPosition: TLabel;    procedure GISTapSimpleEvent(Sender: TObject; Button: TMouseButton;      Shift: TShiftState; X, Y: Single);    procedure btnOpenClick(Sender: TObject);    procedure btnSelectClick(Sender: TObject);    procedure btnDragClick(Sender: TObject);    procedure btnZoomClick(Sender: TObject);  private    { Private declarations }  public    { Public declarations }  end; var  Form2: TForm2; implementation  {$R *.fmx} uses System.IOUtils, GisLicense, GisTypes, GisAllLayers, GisUtils, GisLayerVector; procedure TForm2.btnDragClick(Sender: TObject);begin  GIS.Mode := TGIS_ViewerMode.Drag ;end; procedure TForm2.btnOpenClick(Sender: TObject);begin  GIS.RotationAngle := 0 ;  {$IFDEF WIN32}    GIS.Open( TGIS_Utils.GisSamplesDataDir + '/world/worldDCW/world.shp' );  {$ELSEIF Defined(MACOS) and Defined(IOS)}    GIS.Open( TPath.GetDocumentsPath + PathDelim + 'world.shp' )  ;  {$ELSE ANDROID}  GIS.Open( TPath.GetDocumentsPath + PathDelim + 'ne_10m_admin_0_countries.shp' )  ;  {$ENDIF}end; procedure TForm2.btnSelectClick(Sender: TObject);begin  GIS.Mode := TGIS_ViewerMode.Select ;end; procedure TForm2.btnZoomClick(Sender: TObject);begin  GIS.Mode := TGIS_ViewerMode.Zoom ;end; procedure TForm2.GISTapSimpleEvent(Sender: TObject; Button: TMouseButton;  Shift: TShiftState; X, Y: Single);var  ptg : TGIS_Point ;  shp : TGIS_Shape ;begin  if GIS.IsEmpty then    exit ;  if GIS.Mode <> TGIS_ViewerMode.Select then    exit ;  ptg := GIS.ScreenToMap( Point(Round(X), Round(Y) ) ) ;  shp := TGIS_Shape( GIS.Locate( ptg, 5/GIS.Zoom ) ) ;   if not Assigned( shp ) then exit ;  shp.Flash ;  lblPosition.Text := Format( 'x: %.4f, y: %.4f', [ptg.X, ptg.Y] ) ;end; end.
