如何用SolidWorks画一根攻丝钻头？附实操教程

今天我们分享一期SolidWorks画一根攻丝钻头的实操教程，每一步都有图片教程，请看下文了解详情。

建模过程

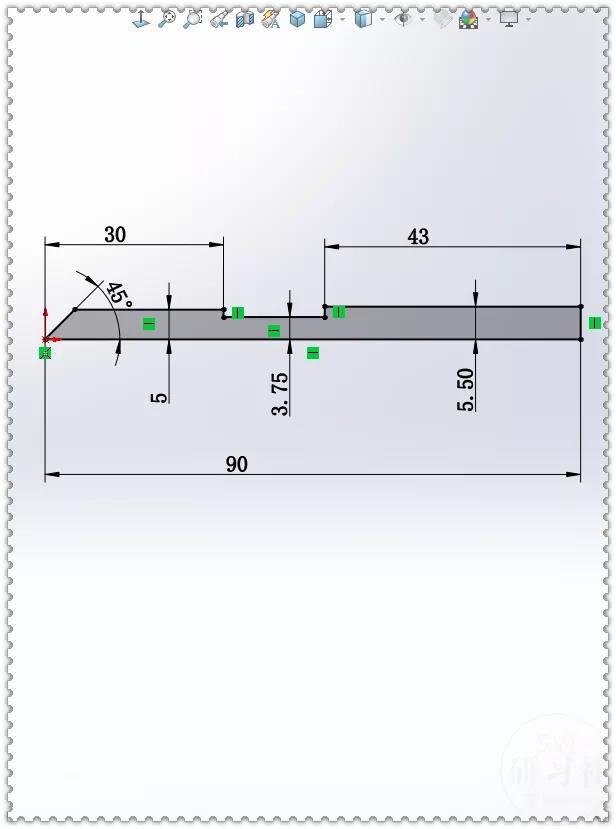

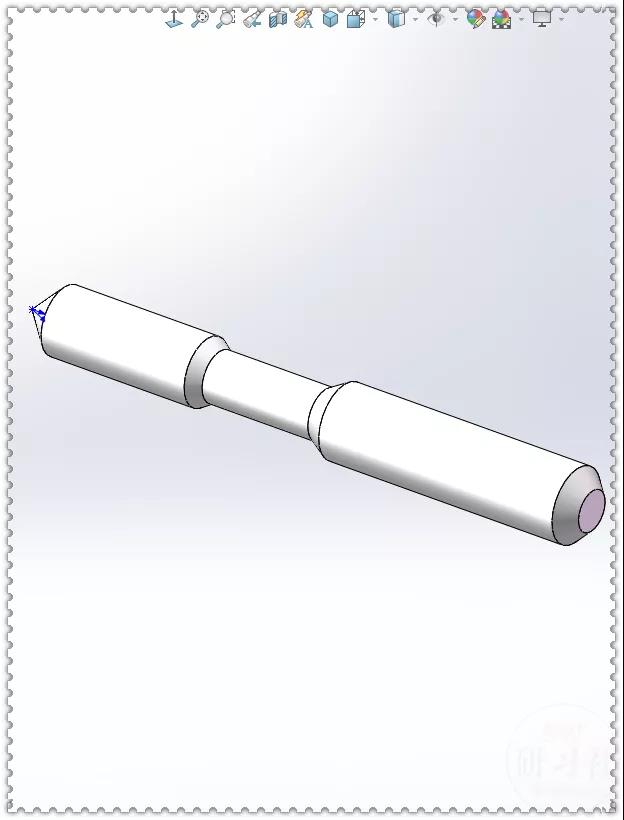

1.【前视基准面】上草绘图形。

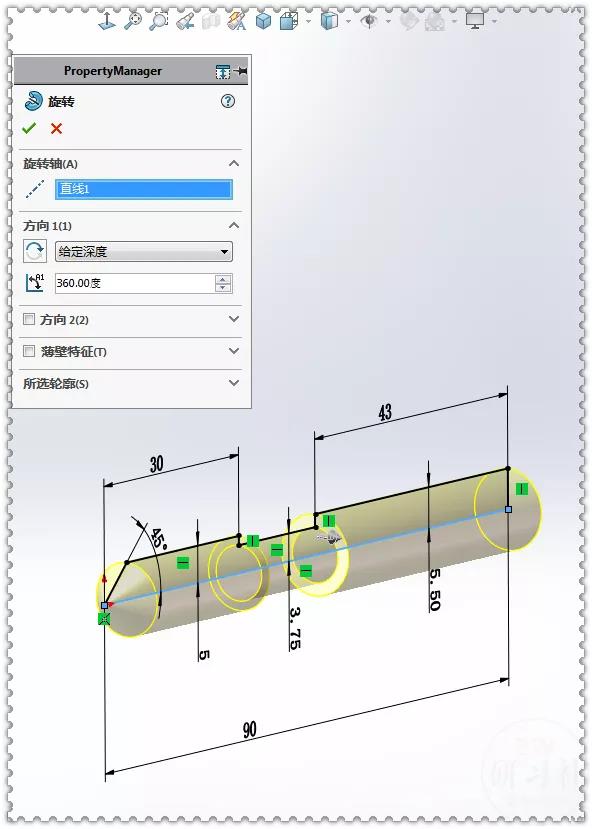

2.【旋转】

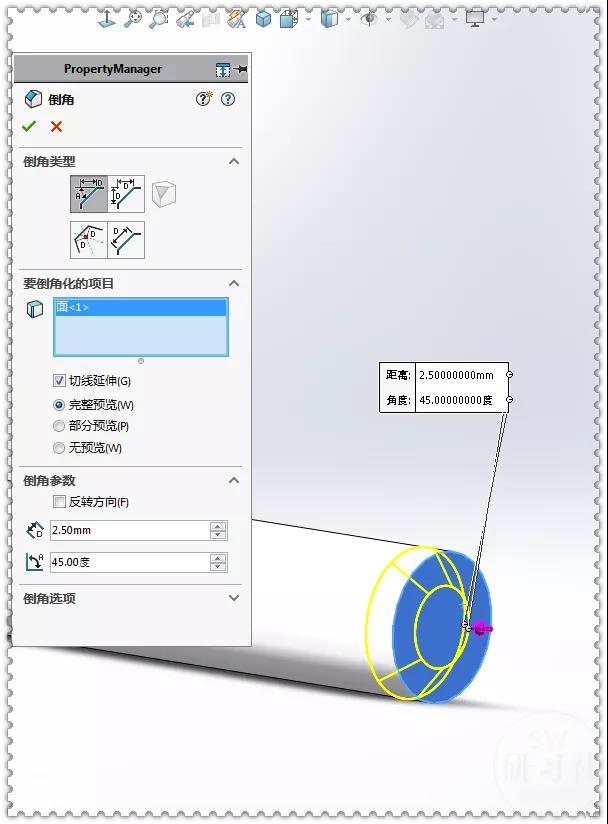

3.【倒角】2.5*45度。

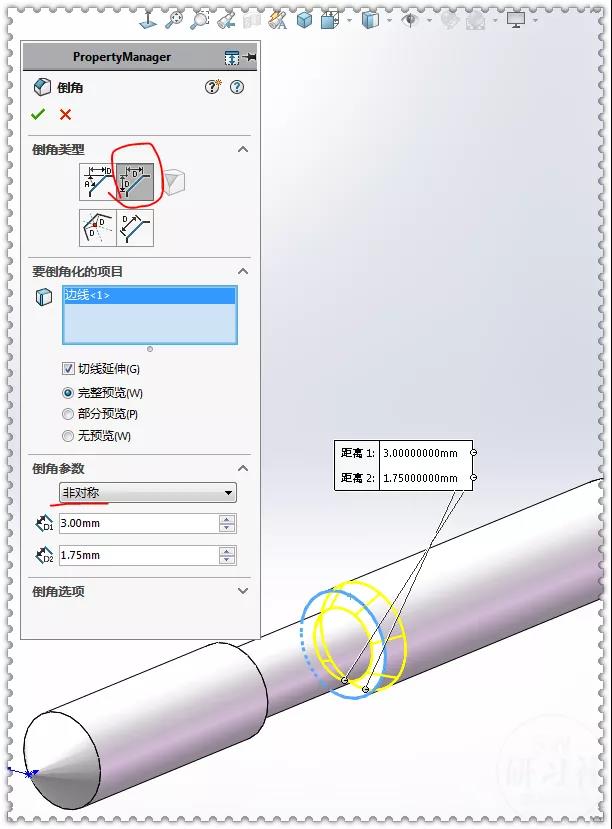

4.【倒角】距离——距离，非对称：3-1.75 。

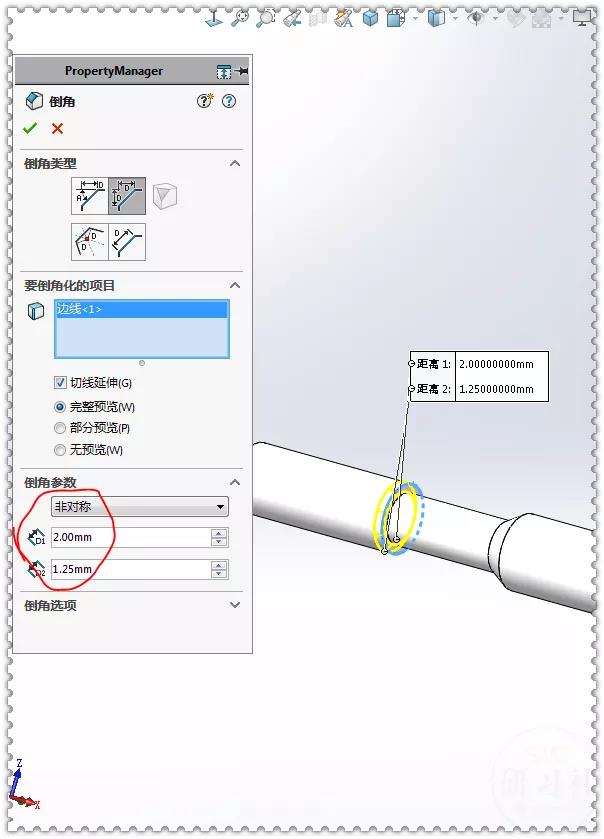

5.【倒角】距离——距离，非对称：2-1.25 。

5-1.这三个倒角也可以画在草图1里面。

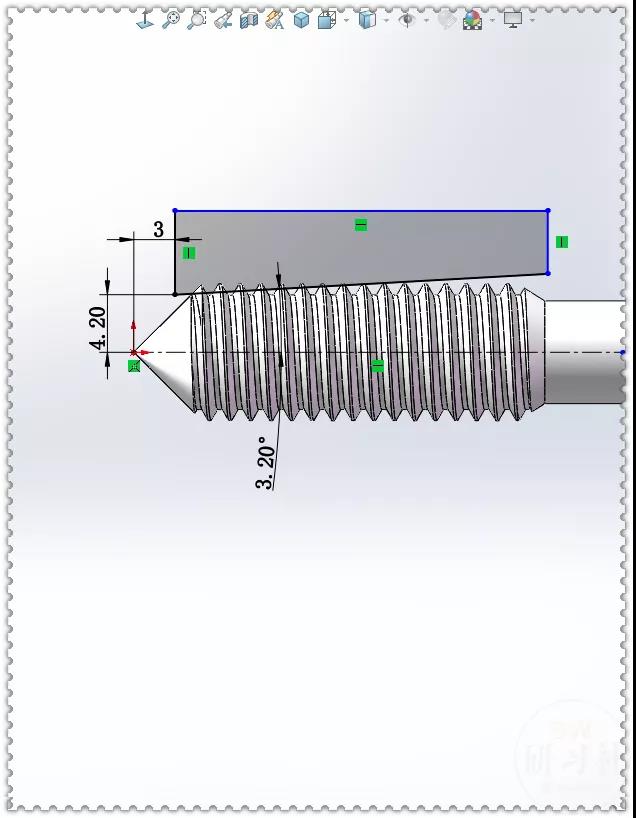

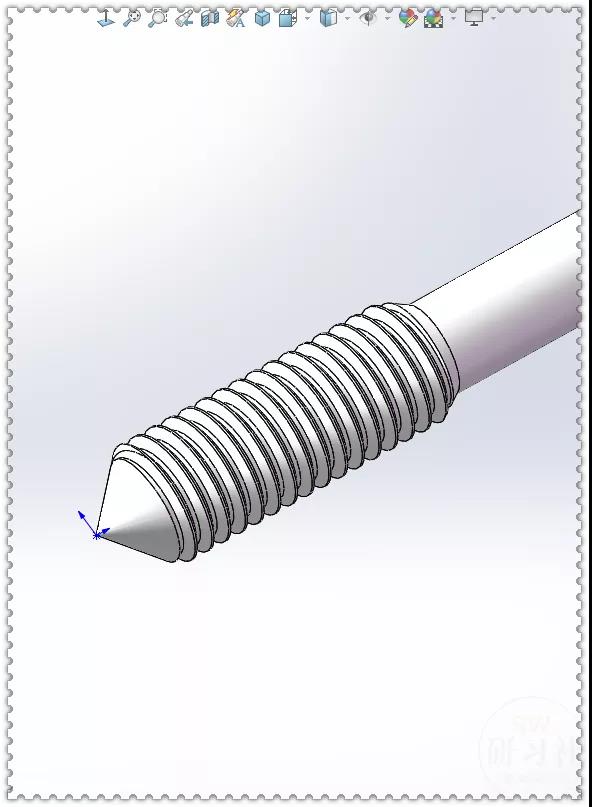

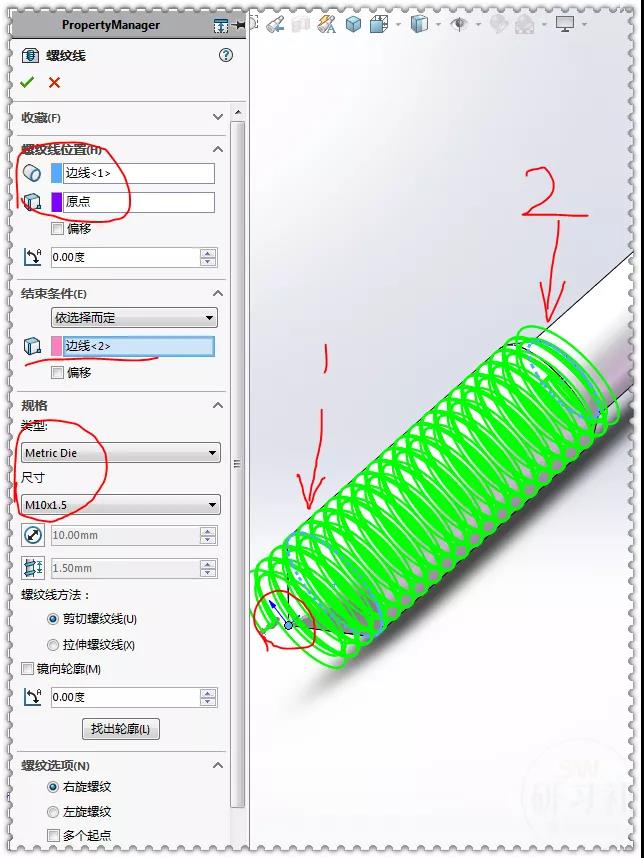

6.【螺纹线】螺纹线位置：蓝色边线，起始位置：原点；结束位置：边线；类型：Metric Die ，尺寸：M10*1.5 。

6-1.从2016版开始有这个功能。

7.【前视基准面】画草图。

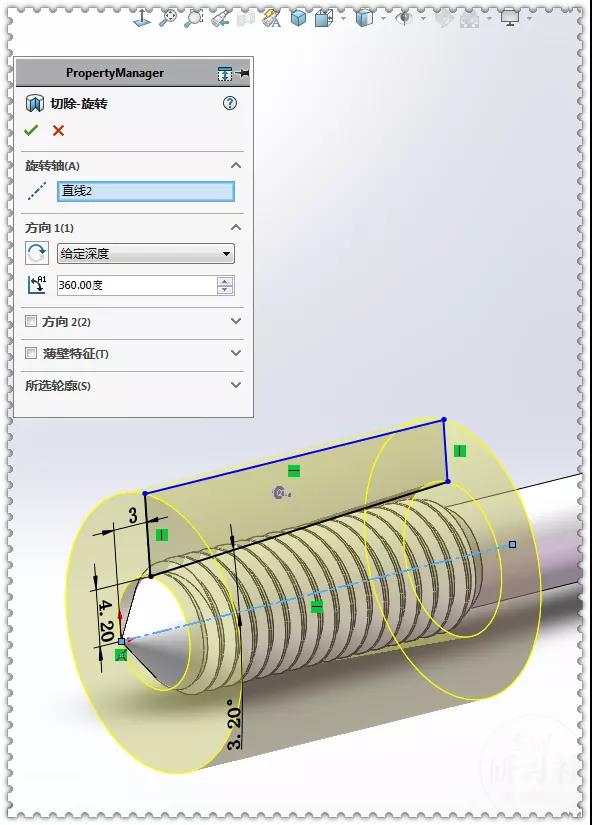

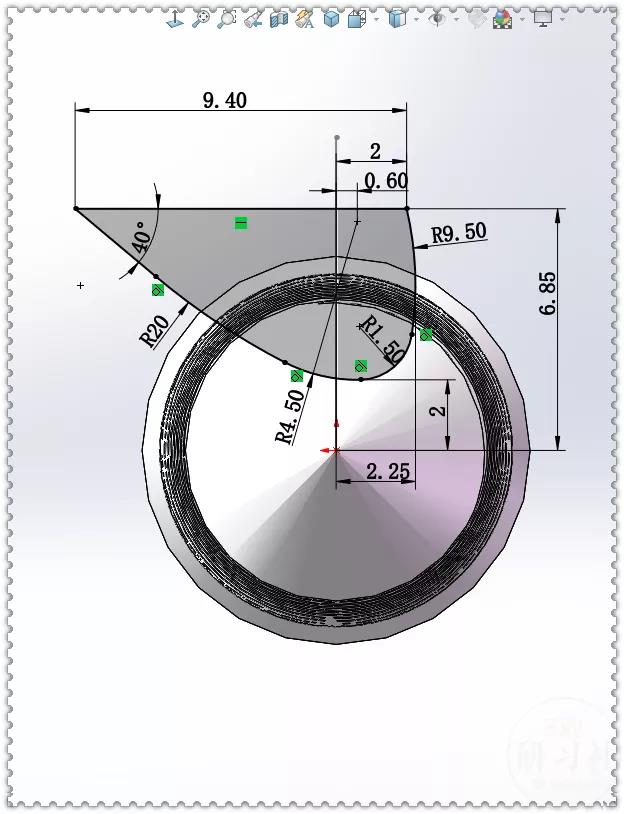

8.【旋转切除】。

9.还是在【前视基准面】画草图，这是扫描切除的路径。

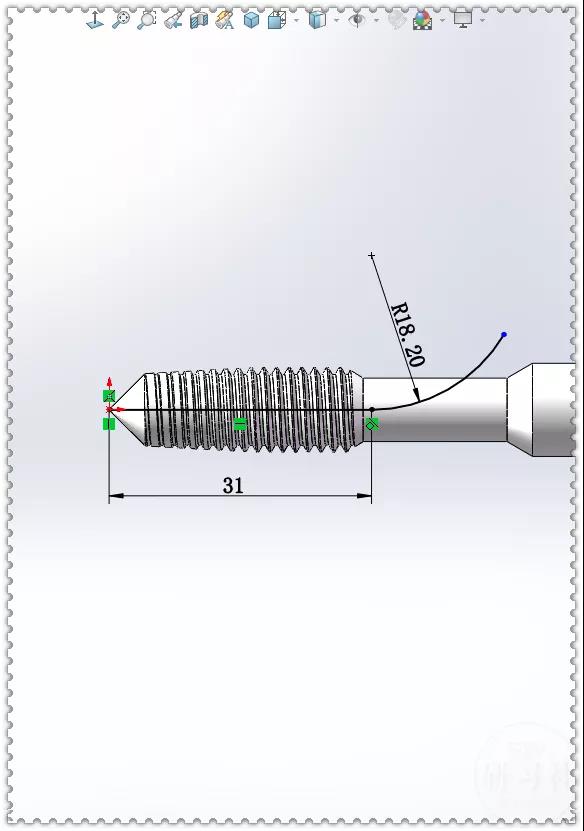

10.在【右视基准面】画圆弧。

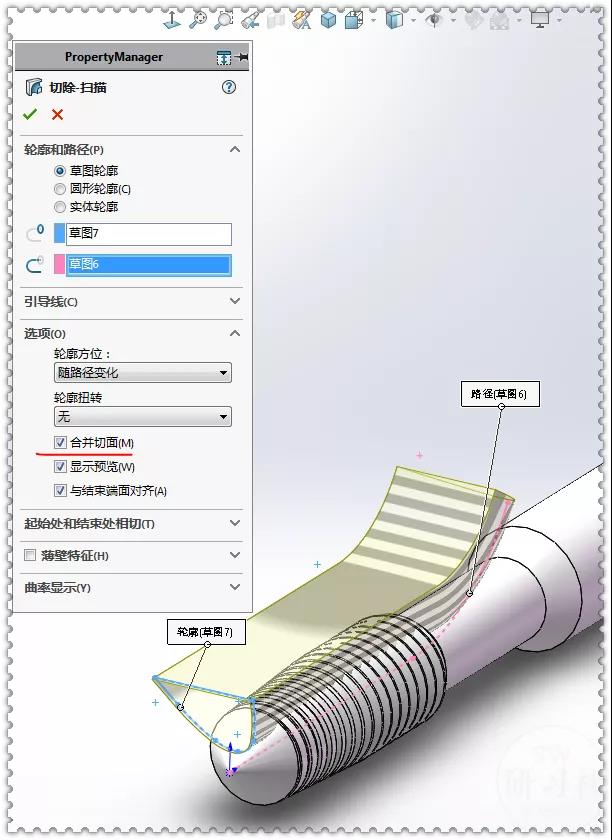

11.【扫描切除】合并切面。

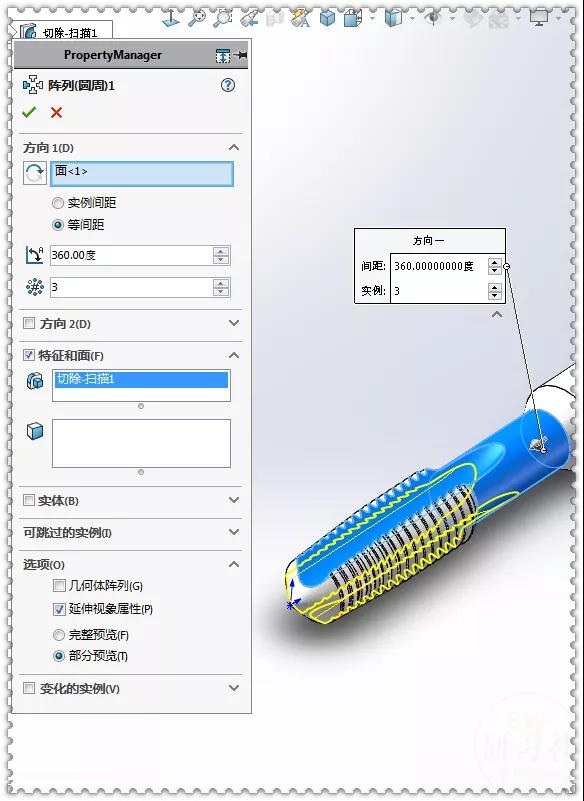

12.【圆周阵列】扫描切除特征：3个。

13.【前视基准面】画矩形。

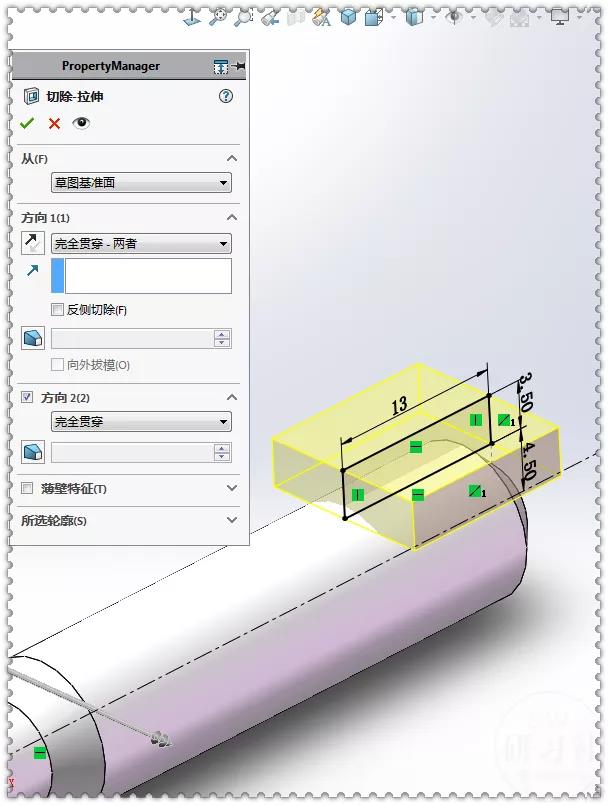

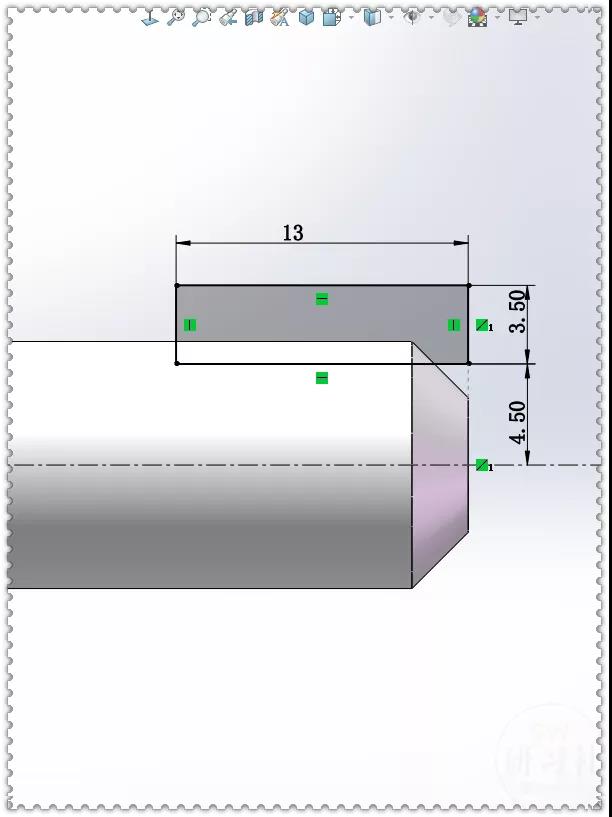

14.【拉伸切除】完全贯穿两者。

15.【圆角】半径：2 。

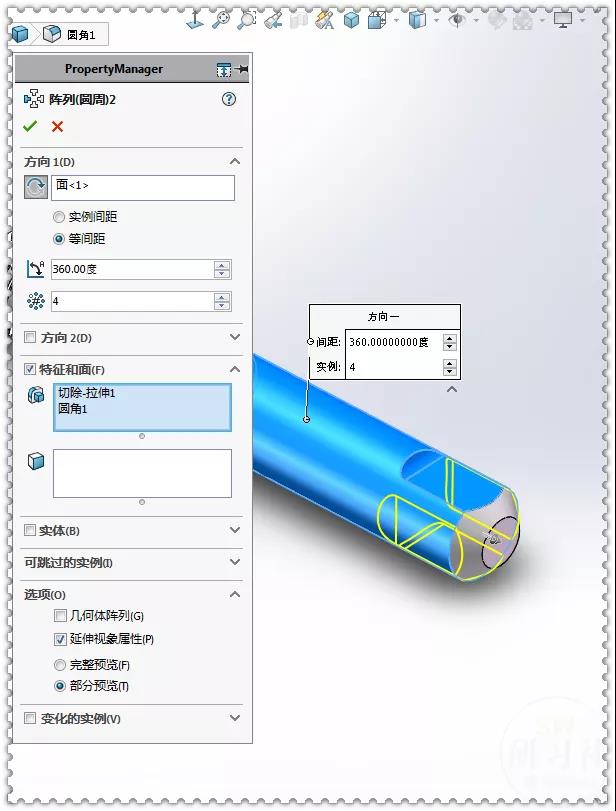

16.【圆周阵列】两个特征：4个。

17.【上视基准面】草图文字。

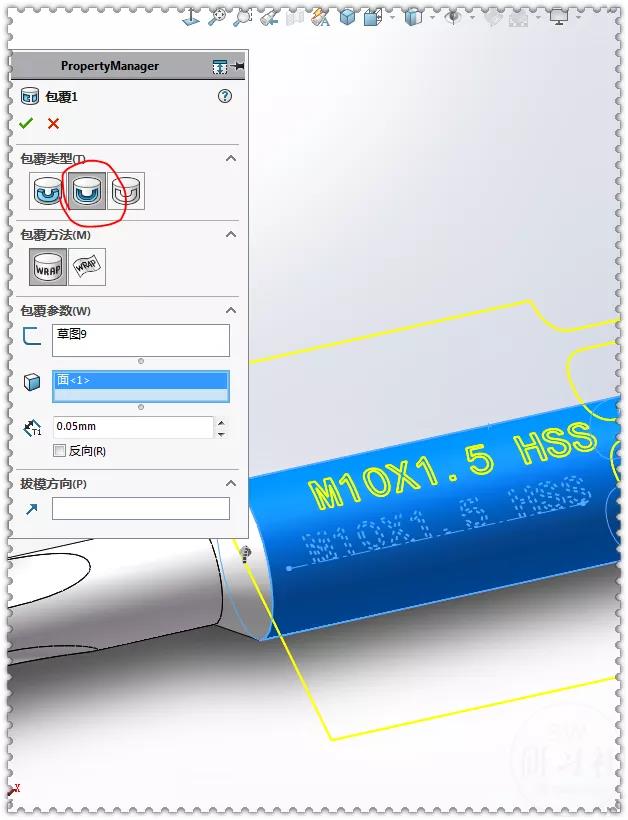

18.【包覆】蚀雕 。

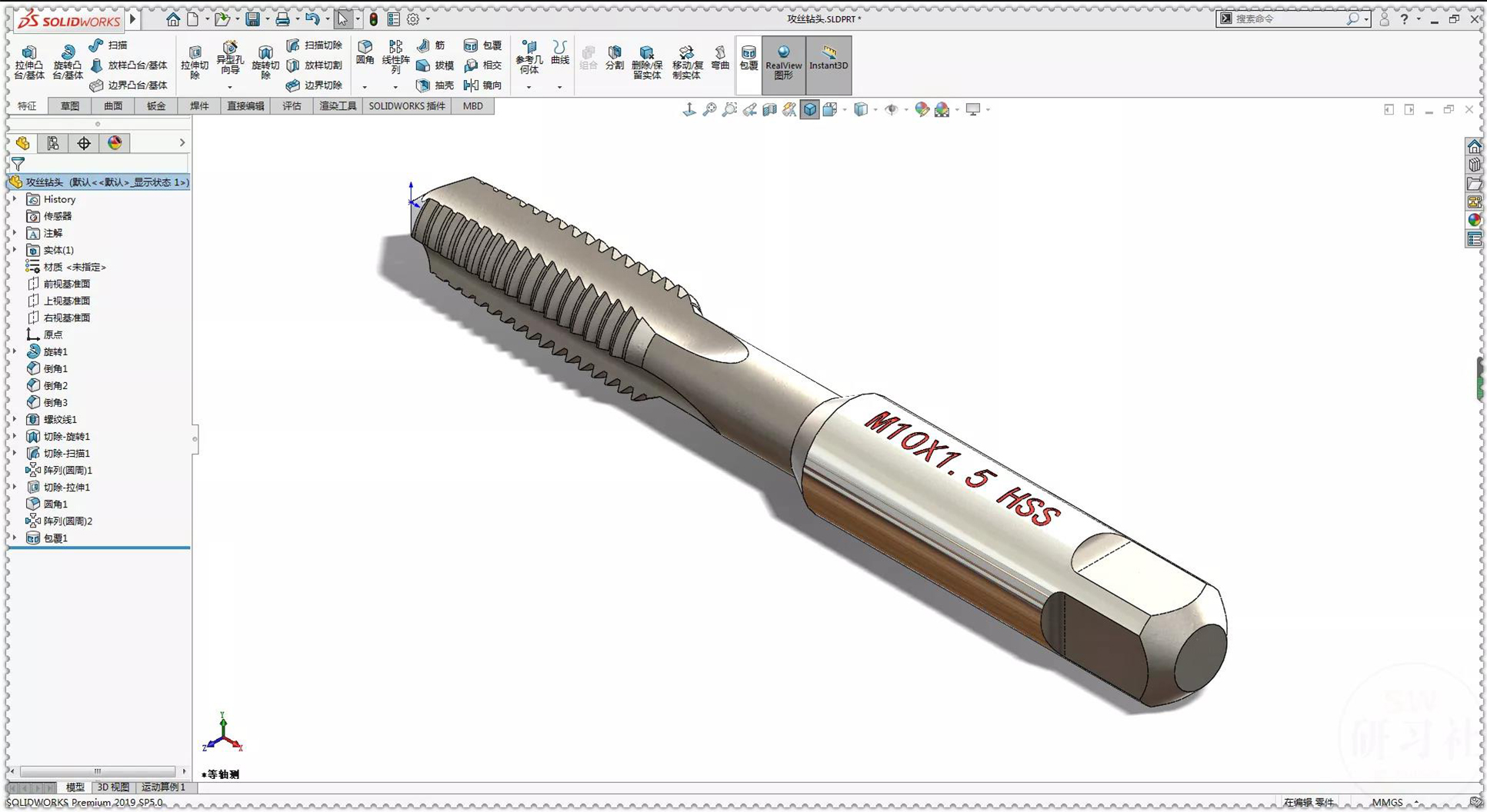

19.完成。

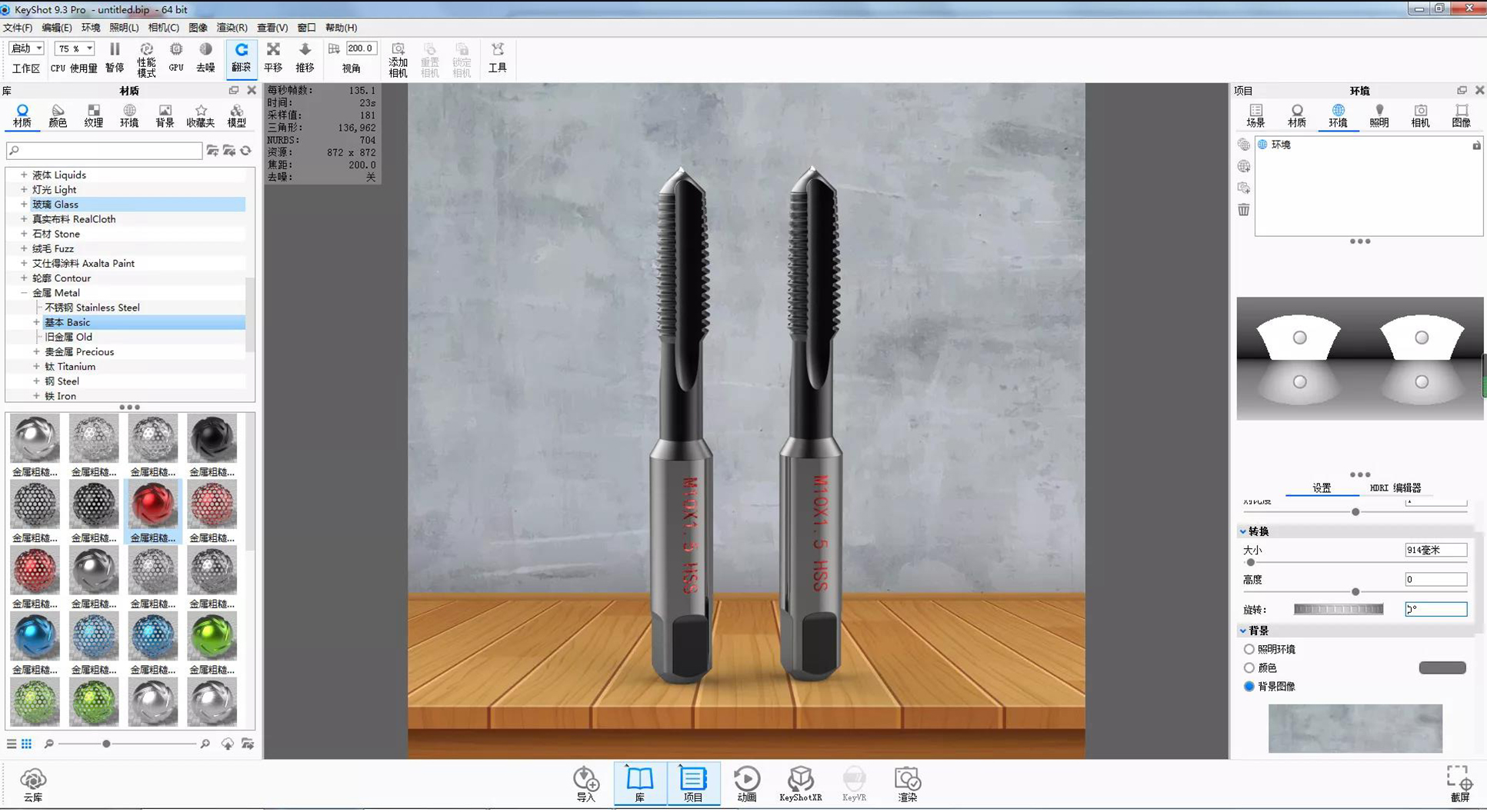

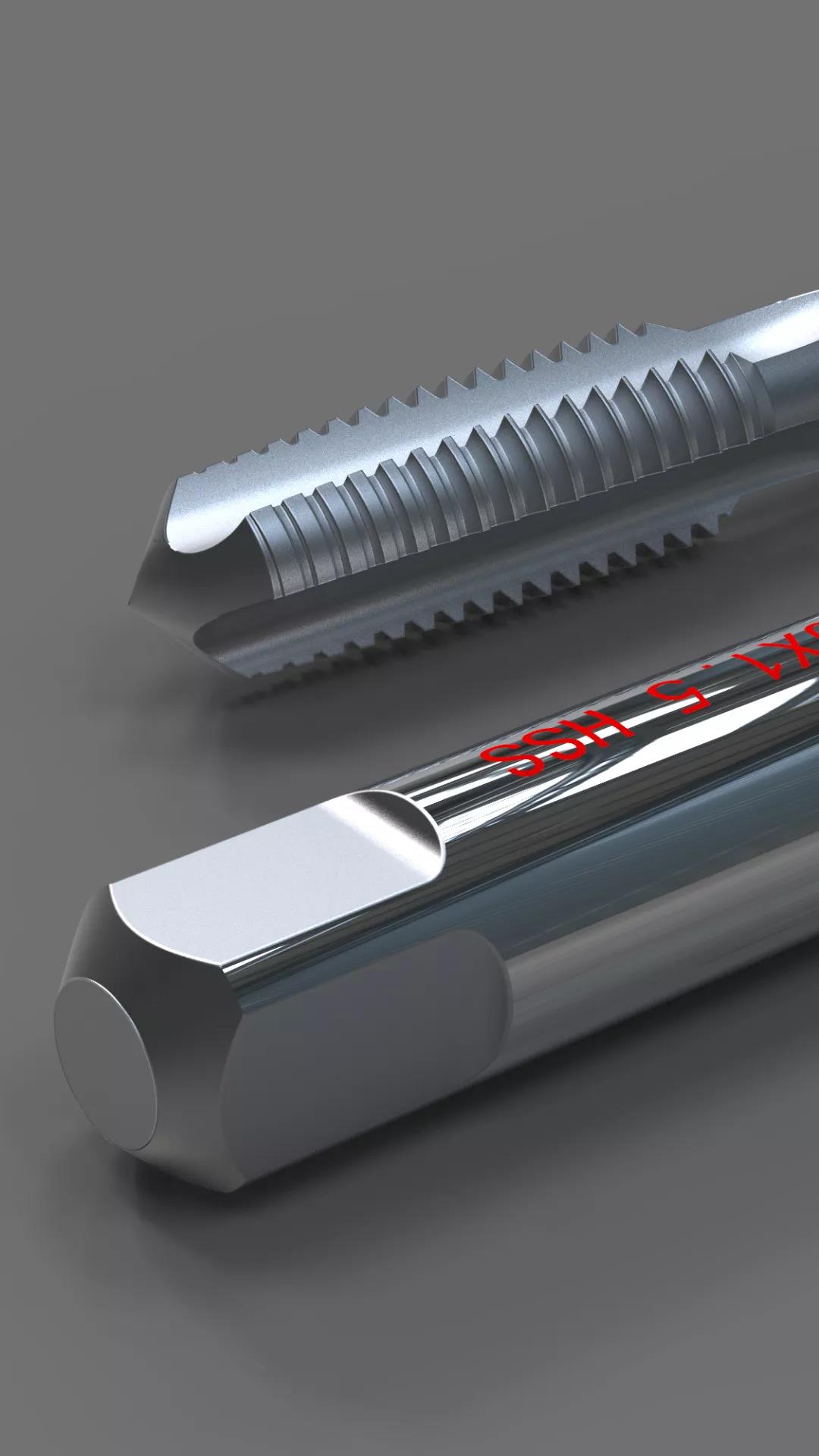

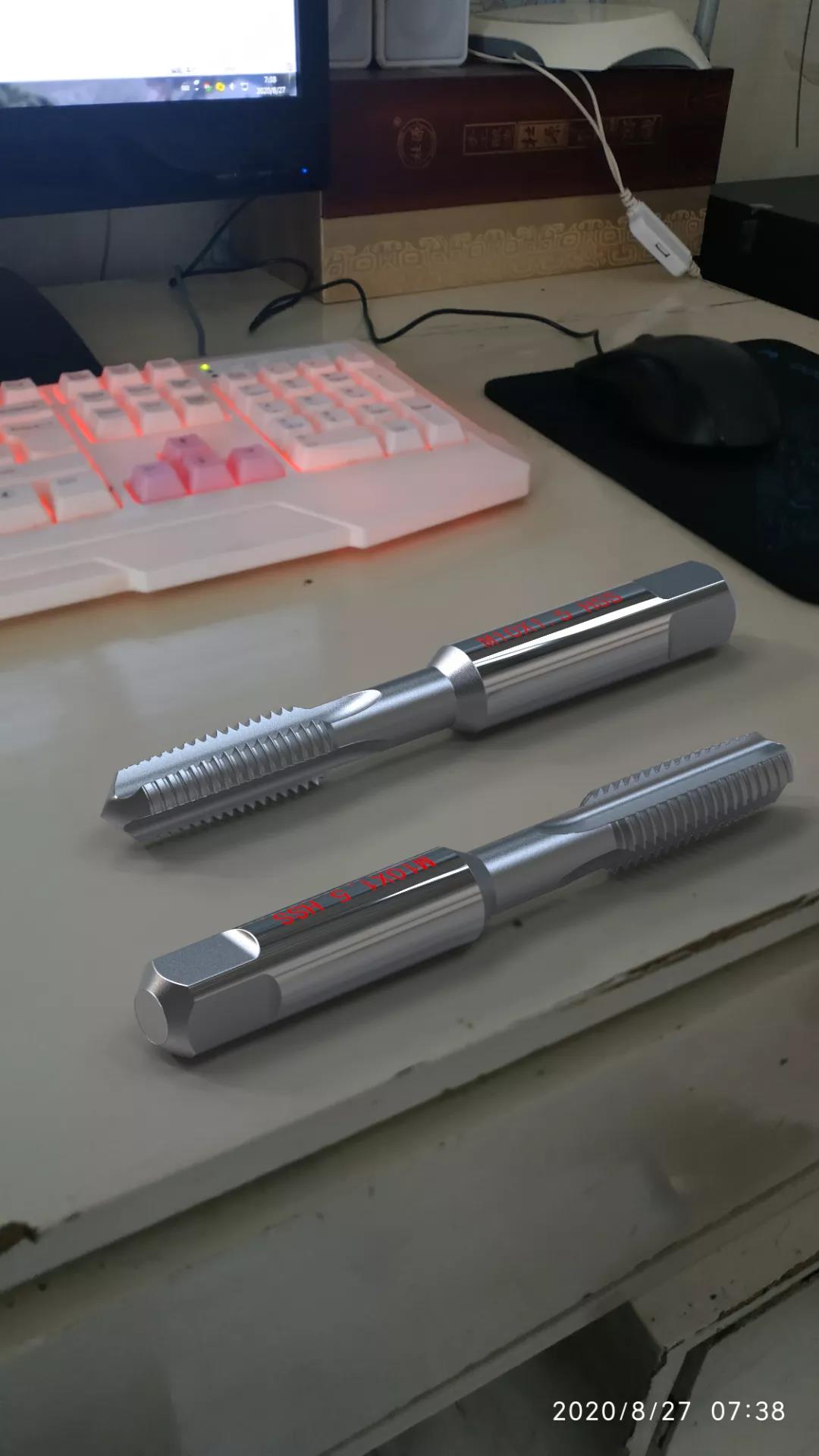

20.简单渲染一下：
