概述

目录存储在Leadtools.Medical.Storage.DataAccessLayer.dll程序集中定义。该目录定义了Leadtools.Medical.Storage.DataAccessLayer类和数据库模式之间的映射，并包含数据库模式中所有表名称的定义以及每个表的所有列。所有存储目录被定义为一个xml文件。下面的教程将为教程数据库创建一个存储目录。

在此之前，请先确认，您已经为数据库中的每个表定义从CatalogEntity类派生的类。例如，在本教程中，我们定义了四个类（每个表一个）。存储目录链接到以下四个类：

• 类MyPatient：CatalogEntity
• 类MyStudy：CatalogEntity
• 类MySeries：CatalogEntity
• 类MyInstance：CatalogEntity

目录的结构由一个或多个元素组成，后跟一个或多个元素。每个元素对应一个数据库表。每个元素对应一个列。

<CatalogDataSet>      <Entity>...</Entity>      <Entity>...</Entity>      ...       <Element>...</Element>      <Element>...</Element>      ...</CatalogDataSet>

您必须为数据库定义存储目录。对于教程中的数据库结构，有四个表。下面这些是每个表的元素：

<Entity>    <EntityKey>PatientTableEntityKey</EntityKey>    <EntityName>MyPatientTable</EntityName>    <DisplayName>MyPatientTable</DisplayName>  </Entity>   <Entity>    <EntityKey>StudyTableEntityKey</EntityKey>    <EntityName>MyStudyTable</EntityName>    <DisplayName>MyStudyTable</DisplayName>  </Entity>   <Entity>    <EntityKey>SeriesTableEntityKey</EntityKey>    <EntityName>MySeriesTable</EntityName>    <DisplayName>MySeriesTable</DisplayName>  </Entity>   <Entity>    <EntityKey>InstanceTableEntityKey</EntityKey>    <EntityName>MyInstanceTable</EntityName>    <DisplayName>MyInstanceTable</DisplayName>  </Entity>

每个元素的描述如下：

• <EntityKey> 定义MyPatient类时，CatalogKey属性必须返回此处定义的名称。
• <EntityName> 对于教程数据库，患者表称为MyPatient。
• <DisplayName> 不使用

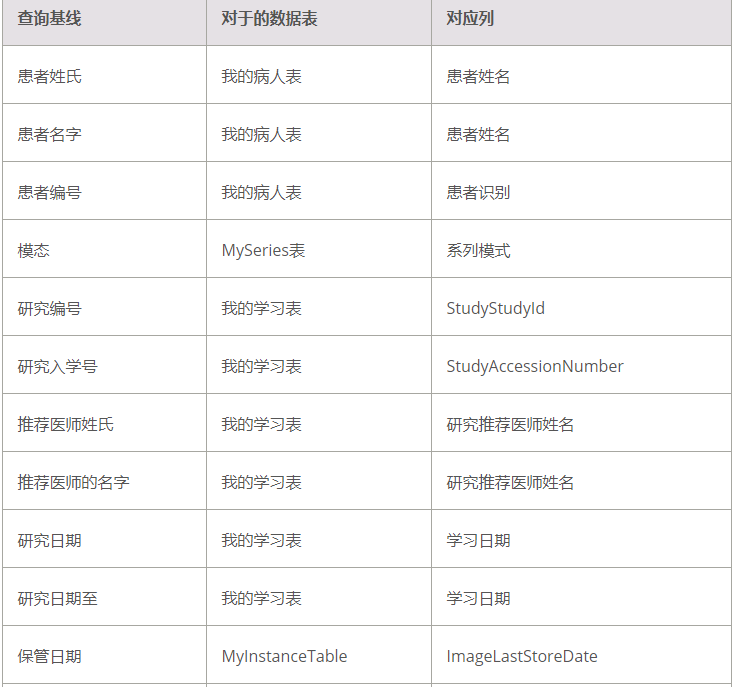

数据库结构中的每个表列必须有一个元素可以查询。例如，在存储服务器管理器的数据库管理器中，您可以查询以下分段，因此所有存储目录中都必须具有相应的元素。

对于本教程来说，四个表中每个表的主键都是自动生成的主键。这些是唯一没有相应的元素的列。

例如，MyPatientTable有七列，所以目录中将有六个元素（因为MyPatientTable.PatientId不是直接查询-因此没有定义元素）。

<Element>      <EntityKey>PatientTableEntityKey</EntityKey>      <ElementKey>PatientIdentification</ElementKey>      <ElementName>PatientIdentification</ElementName>      <DisplayName>Patient ID</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>PatientTableEntityKey</EntityKey>      <ElementKey>PatientName</ElementKey>      <ElementName>PatientName</ElementName>      <DisplayName>Family Name</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>PatientTableEntityKey</EntityKey>      <ElementKey>PatientBirthday</ElementKey>      <ElementName>PatientBirthday</ElementName>      <DisplayName>Birth Date</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>PatientTableEntityKey</EntityKey>      <ElementKey>PatientSex</ElementKey>      <ElementName>PatientSex</ElementName>      <DisplayName>Sex</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>PatientTableEntityKey</EntityKey>      <ElementKey>PatientComments</ElementKey>      <ElementName>PatientComments</ElementName>      <DisplayName>Comments</DisplayName>      <KeyElement>false</KeyElement>   </Element>

每个元素的描述如下：

• <EntityKey> 该元素所属的表名<EntityKey>，对于患者表，这是“ PatientTableEntityKey”
• <ElementKey> MyPatient，MyStudy，MySeries，MyInstance类属性使用[EntityElementAttribute]属性进行装饰。 值必须与其中一个属性相同
• <ElementName> 必须是相应表格的列名称
• <DisplayName> 不使用
• <KeyElement> 如果是主键则为true，否则为false

对于本教程，存储目录的名称是MyCatalog.xml。

存储目录的完整路径在两个配置文件中指定：

1. CSStorageServerManagerDemo.exe.config
2. Leadtools.Dicom.Server.exe.config

这是需要添加到每个配置文件的内容：

<configSections>    <section name="xmlStorageCatalogSettings" type="Leadtools.Medical.Storage.DataAccessLayer.XmlStorageCatalogSettings, Leadtools.Medical.Storage.DataAccessLayer" />  </configSections>  <xmlStorageCatalogSettings catalogPath="C:LEADTOOLS 20BinDotnet4Win32MyCatalog.xml"/>

最终，MyCatalog.xml的内容如下：

<CatalogDataSet>  <Entity>    <!--A name that uniquely identifies the patient table-->    <EntityKey>PatientTableEntityKey</EntityKey>      <!--Name of database table that holds the patient information-->     <EntityName>MyPatientTable</EntityName>       <!-- Not used-->    <DisplayName>MyPatientTable</DisplayName>    </Entity>   <Entity>    <EntityKey>StudyTableEntityKey</EntityKey>    <EntityName>MyStudyTable</EntityName>    <DisplayName>MyStudyTable</DisplayName>  </Entity>   <Entity>    <EntityKey>SeriesTableEntityKey</EntityKey>    <EntityName>MySeriesTable</EntityName>    <DisplayName>MySeriesTable</DisplayName>  </Entity>   <Entity>    <EntityKey>InstanceTableEntityKey</EntityKey>    <EntityName>MyInstanceTable</EntityName>    <DisplayName>MyInstanceTable</DisplayName>  </Entity>    <Element><!-- Table name to which the element belongs -->      <EntityKey>PatientTableEntityKey</EntityKey>  <!-- The MyPatient class properties are decorated with an [EntityElementAttribute] attribute. This must be identical to one of these properties. -->      <ElementKey>PatientIdentification</ElementKey>   <!-- Must be a column name of the corresponding table -->      <ElementName>PatientIdentification</ElementName>   <!-- Not used -->      <DisplayName>Patient ID</DisplayName>  <!-- True if a primary key; false otherwise -->           <KeyElement>false</KeyElement>                </Element>   <Element>      <EntityKey>PatientTableEntityKey</EntityKey>      <ElementKey>PatientName</ElementKey>      <ElementName>PatientName</ElementName>      <DisplayName>Family Name</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>PatientTableEntityKey</EntityKey>      <ElementKey>PatientBirthday</ElementKey>      <ElementName>PatientBirthday</ElementName>      <DisplayName>Birth Date</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>PatientTableEntityKey</EntityKey>      <ElementKey>PatientSex</ElementKey>      <ElementName>PatientSex</ElementName>      <DisplayName>Sex</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>PatientTableEntityKey</EntityKey>      <ElementKey>PatientComments</ElementKey>      <ElementName>PatientComments</ElementName>      <DisplayName>Comments</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>SeriesTableEntityKey</EntityKey>      <ElementKey>SeriesSeriesInstanceUID</ElementKey>      <ElementName>SeriesSeriesInstanceUID</ElementName>      <DisplayName>Series Instance UID</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>SeriesTableEntityKey</EntityKey>      <ElementKey>SeriesModality</ElementKey>      <ElementName>SeriesModality</ElementName>      <DisplayName>Modality</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>SeriesTableEntityKey</EntityKey>      <ElementKey>SeriesSeriesNumber</ElementKey>      <ElementName>SeriesSeriesNumber</ElementName>      <DisplayName>Series Number</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>SeriesTableEntityKey</EntityKey>      <ElementKey>SeriesSeriesDate</ElementKey>      <ElementName>SeriesSeriesDate</ElementName>      <DisplayName>Series Date</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>SeriesTableEntityKey</EntityKey>      <ElementKey>SeriesSeriesDescription</ElementKey>      <ElementName>SeriesSeriesDescription</ElementName>      <DisplayName>Series Description</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>SeriesTableEntityKey</EntityKey>      <ElementKey>SeriesBodyPartExamined</ElementKey>      <ElementName>SeriesBodyPartExamined</ElementName>      <DisplayName>Body Part Examined</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>StudyTableEntityKey</EntityKey>      <ElementKey>StudyStudyInstanceUID</ElementKey>      <ElementName>StudyStudyInstanceUID</ElementName>      <DisplayName>Study Instance UID</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>StudyTableEntityKey</EntityKey>      <ElementKey>StudyStudyDate</ElementKey>      <ElementName>StudyStudyDate</ElementName>      <DisplayName>Study Date</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>StudyTableEntityKey</EntityKey>      <ElementKey>StudyAccessionNumber</ElementKey>      <ElementName>StudyAccessionNumber</ElementName>      <DisplayName>Accession Number</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>StudyTableEntityKey</EntityKey>      <ElementKey>StudyStudyId</ElementKey>      <ElementName>StudyStudyId</ElementName>      <DisplayName>Study ID</DisplayName>      <KeyElement>false</KeyElement>   </Element>  <Element>    <EntityKey>StudyTableEntityKey</EntityKey>    <ElementKey>StudyReferringPhysiciansName</ElementKey>    <ElementName>StudyReferringPhysiciansName</ElementName>    <DisplayName>Referring Physician</DisplayName>    <KeyElement>false</KeyElement>  </Element>   <Element>      <EntityKey>StudyTableEntityKey</EntityKey>      <ElementKey>StudyStudyDescription</ElementKey>      <ElementName>StudyStudyDescription</ElementName>      <DisplayName>Study Description</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>InstanceTableEntityKey</EntityKey>      <ElementKey>SOPInstanceUID</ElementKey>      <ElementName>SOPInstanceUID</ElementName>      <DisplayName>SOP Instance UID</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>InstanceTableEntityKey</EntityKey>      <ElementKey>ImageImageNumber</ElementKey>      <ElementName>ImageImageNumber</ElementName>      <DisplayName>Instance Number</DisplayName>      <KeyElement>false</KeyElement>   </Element>  <Element>    <EntityKey>InstanceTableEntityKey</EntityKey>    <ElementKey>ImageLastStoreDate</ElementKey>    <ElementName>ImageLastStoreDate</ElementName>    <DisplayName>Receive Date</DisplayName>    <KeyElement>false</KeyElement>  </Element>   <Element>      <EntityKey>InstanceTableEntityKey</EntityKey>      <ElementKey>ImageFilename</ElementKey>      <ElementName>ImageFilename</ElementName>      <DisplayName>Referenced File</DisplayName>      <KeyElement>false</KeyElement>   </Element>   <Element>      <EntityKey>InstanceTableEntityKey</EntityKey>      <ElementKey>ImageUniqueSOPClassUID</ElementKey>      <ElementName>ImageUniqueSOPClassUID</ElementName>      <DisplayName>SOP Class UID</DisplayName>      <KeyElement>false</KeyElement>   </Element>  <Element>    <EntityKey>InstanceTableEntityKey</EntityKey>    <ElementKey>ImageRows</ElementKey>    <ElementName>ImageRows</ElementName>    <DisplayName>Rows</DisplayName>    <KeyElement>false</KeyElement>  </Element>  <Element>    <EntityKey>InstanceTableEntityKey</EntityKey>    <ElementKey>ImageColumns</ElementKey>    <ElementName>ImageColumns</ElementName>    <DisplayName>Cols</DisplayName>    <KeyElement>false</KeyElement>  </Element>  <Element>    <EntityKey>InstanceTableEntityKey</EntityKey>    <ElementKey>ImageBitsAllocated</ElementKey>    <ElementName>ImageBitsAllocated</ElementName>    <DisplayName>Bits Allocated</DisplayName>    <KeyElement>false</KeyElement>  </Element>

了解更多
这是本系列的第四篇文章，此处介绍了LEAD医学存储服务器数据库的存储目录结构，我们将在《LEAD医疗存储服务器自定义数据库系列教程–数据库查询》系列的第五篇文章中，着重介绍LEAD医用存储服务器数据库的数据查询方式。
