PADS层次式设计规则介绍

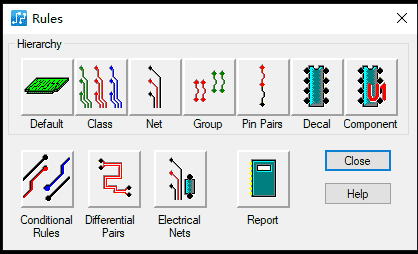

       PADS的物理设计规则分为三个层次，优先级最高的是元器件规则，可以根据PCB中的封装类型甚至个别元器件的特殊要求进行单独地布局布线约束，如扇出方式、管脚连出线的尺寸与角度等规则。

       优先级次之的是 络规则，可以将同种信 归纳为一个 络组，然后统一定义其布线方式，如线长线宽、间距布线层设置、可用过孔、最大过孔数及拓扑结构等规则，也可以对单个 络，乃至某个 络里的关键连接进行特殊的布线规则定义。

       优先级最低的是通用规则，可对没有特殊要求的 络、元器件进行常规的布线参数定义。软件可以根据 定义好的层次式规则对PCB上的 络和元器件进行规则驱动布线及DRC验证，提高设计的可靠性。
