cad如何转换坐标系?cad坐标转换的详细教程

大家在运用CAD的时候可能会经常遇到需要将原坐标系转换为自己需要的坐标系，现在教大家如何运用。

正常情况下我们拿到的CAD图纸是这样的，但是我们需要把他转换成我们需要的样式。如这样:

这样的话看起来就会更直观更舒服一些。

1、在命令行输入UCS，然后空格确认。

2、根据提示我们输入N，选择新建坐标系。

3、根据提示我们输入3，此步骤依据个人喜好输入，这里我们以3为例，然后会提示我们输入新建坐标系的原点坐标。

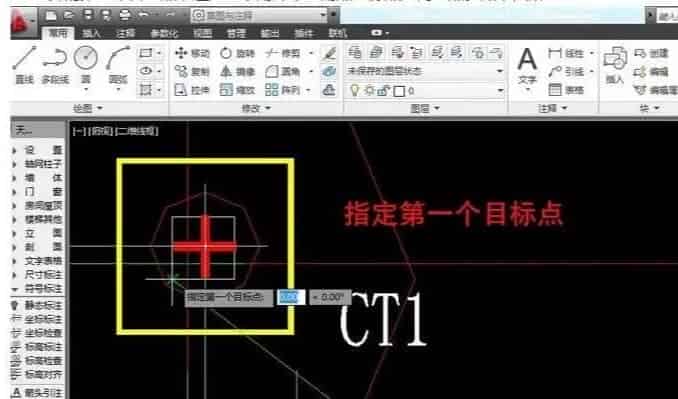

4、在图上我们点击新建坐标系的原点。

5、在图上根据提示我们点击新建坐标系的X轴。

6、在图上根据提示我们点击新建坐标系的Y轴。

7、此时你就会看到你的的图形的坐标系已经被旋转。

8、我们输入PLAN。

9、根据提示，选择【当前UCS】，提示默认的即为【当前UCS】，因此我们不用输入任何命令，直接空格确认即可。

10、到这里其实对大部分人来说已经可以了，但是很多朋友有时候需要查询一些坐标，这样就比较麻烦了，因此还需一步。此时我们再输入UCS。

根据提示我们选择【世界】即可，(此命令默认的选项就为【世界】，因此我们输入命令之后直接空格确认即可，无需输入任何命令)，此时就大功告成了。

此时你查询坐标也会和开始的图纸上面的坐标完全一致。
