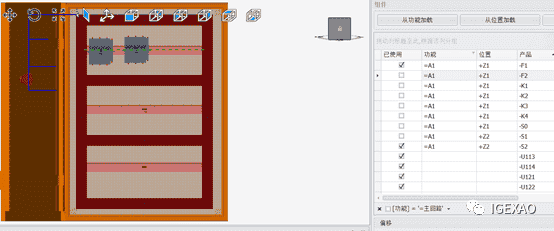

SEE Electrical 3D Panel+布局（一）

那么今天我在这里为大家介绍一下SEE Electrical 3D Panel+这款专业电气三维软件中的快速布局功能。SEE Electrical 3D Panel+的布局非常方便，操作简单、容易上手。其中一种方法是可以比较自由的摆放，可以直接在组件管理面板中选择摆放的设备，鼠标移动到导轨上点击左键会使设备自动匹配导轨并卡在上面。同样的方法也适用于安装板上设备的平面摆放。

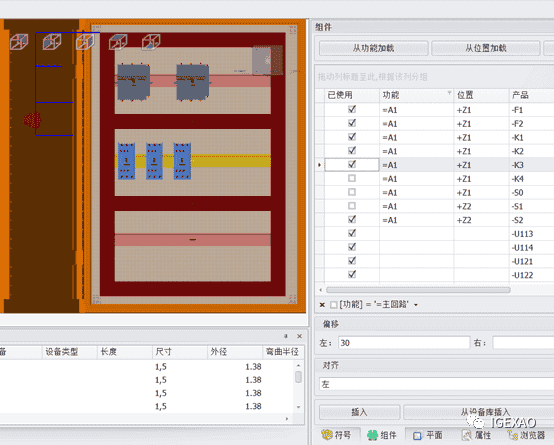

SEE Electrical 3D Panel+布局（二）

另一种摆放方法是先选择导轨，然后在组件管理面板中按顺序点击要摆放的设备，在已使用中显示小对 的时候，导轨上会自动出现摆放的设备，这种方法还可以先设置好每个设备之间的距离，然后在组件面板中通过ctrl键或者是shift键选择多个设备，点击插入，会瞬间把所选设备卡到导轨上，并且是按照设置的间隔距离来插入的。

SEE Electrical 3D Panel+布局（三）

对于端子，连接器这类数量庞大的设备，软件更是具有高效插入布局功能，只需要选择一个端子就会自动把整个端子排按顺序插入到导轨上。在面对大批量端子时会非常节省时间。

上面这几种布局方法简单易学，便于操作，可以使电气工程师用最短的时间完成合理的高质量布局图，在设计阶段减少错误、提升电气设计效率，为生产节约成本。
