如何创建CAD图块？CAD图块应用技巧

CAD图块是什么？在CAD设计制图过程中，设计师常常需要使用可视化CAD图形来表示各设计元素，如门窗、水暖电设备、家具等。为了减少重复制图、高效管理各CAD图形，CAD图块应运而生。设计师可以按照一定的比例和角度，将CAD图块轻松调用、插入至任一指定位置。

CAD提供了丰富的CAD图块功能，不仅能够协助设计师快速完成CAD创意设计、增强CAD图纸的可视化表达，还能高效管理、更新已有的CAD图块数据，灵活应对各类CAD图纸修改、设计库更新情况，加速设计项目快速落地。

秘籍一 / CAD图块创建

1、快捷键「B」创建

在CAD中，在命令行输入快捷键「B」来创建块（BLOCK）。在「块定义」弹窗中，可以对块进行自定设置。这种方法是我们在工作中最常使用的一种方法。

2、剪切板创建

在CAD中，框选所需创建的图纸内容后，鼠标右击—「剪切板」—「带基点复制」。在选择基点后，在绘图区的任意位置，鼠标右击—「剪切板」—「粘贴为块」，即可完成图块的制作。

秘籍二 / CAD图块修改

在CAD的命令行输入「refedit」命令，并根据提示点选所需修改的图块，确认后即可对图块进行修改。完成修改后，在命令栏输入「refclose」命令，确认即可。

秘籍三 / CAD图块调用

1、工具选项板调用

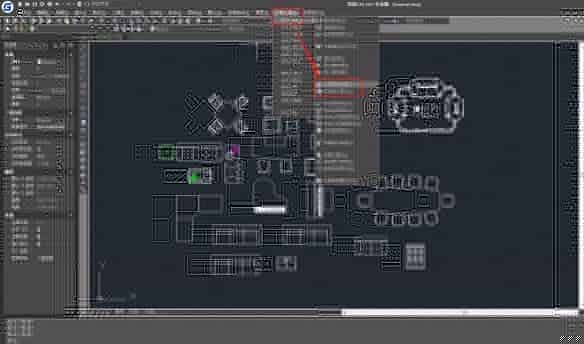

点击CAD菜单栏的「工具」—「选项板」—「工具选项板」（CTRL+3），先创建一个新的选项板，并将图块进行拖动到工具选项板中，从而便于随时调用。

2、设计中心调用

使用CAD将带有块的图纸保存后，再新建图纸，点击「工具」—「选项板」—「设计中心」（CTRL+2）和「工具选项板」（CTRL+3）。在「设计中心」查询相应图纸，点击块选项，即可从未打开的图纸中调用图块，并放到「工具选项板」，便于随时调用。

上述的CAD图块教程，你学会了嘛？借助CAD的图块工具，助你高效创建、修改和调研CAD图块，从而更灵活地应对各类图纸修改、设计数据管理等问题。
