将 Zemax 文件导入 SYNOPSYS

然而，有些内容是不能转换的。这两个软件使用完全不同的入瞳的描述，尽管最终都达 到了相同的效果。而且，在 Zemax 中定义的所有表面形状都不能在 SYNOPSYS中定义( 反之亦然)。尽管如此，所有最流行的面型在任何一个程序中都能很好地工作， 因此大多数用户不会因此而遇到困难。与 SYNOPSYS 文件相比，Zemax 文件包含的信息要多得多——比如变量的定义、评价函数和公差值——转换只会捕获基本的镜头数， 因为SYNOPSYS 中的RLE 文件只是镜头描述，其他数据存储为单独的文件。任何从一 个程序转换到另一个程序的人自然会希望利用 SYNOPSYS 的优势，并创建自己的数据 文件，因此尝试导入其他项目是没有意义的。

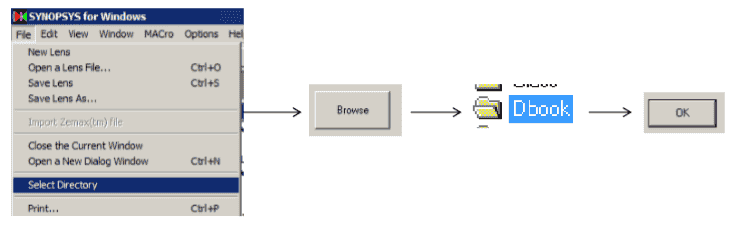

选择Dbook工作目录：

参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第37章
转换

我们将转换一个文件，该文件描述存储在 Dbook 目录中的衍射光学透镜，名称为 doe .zmx。

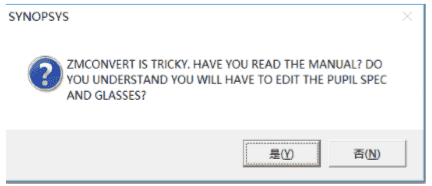

首先输入命令ZMC (ZeMax Convert)。将显示一条警告消息，如图所示。(这是为了防止用户盲目地选择一个文件，并期望镜头每次都像在 Zemax 中一样打开。如果单击 “No”按钮，立即转到描述 ZMC 的帮助文件。

当我们单击Yes 按钮时，会在当前目录中显示.zmx 文件的列表，然后我们选择该文件。（要导入的文件必须位于当前目录中。）上面的行在命令窗口上滚动过去，我们注意到一条警告消息：

注意OPD系数已被改变。Zemax以弧度为单位表示系数，而SYNOPSYS中的所有 OPD 表达式以周期或波长为单位。 因此，您可以看到，数值一定不同。这个例子对 我们来说有一点困难，让我们演示一个更难的。

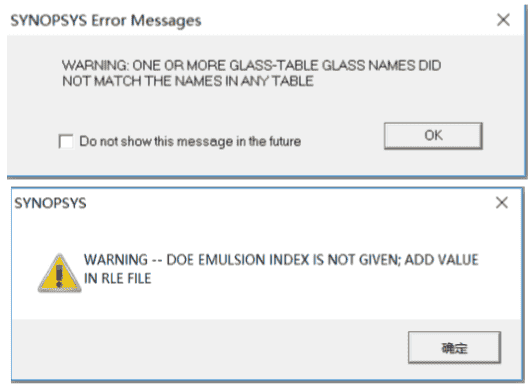

当玻璃名字没有对应，ZMCONVERT 的警告信息。
转化之后的二维图
