插补矢量刀轴解决多轴加工碰撞问题

适用版本：NX所有版本

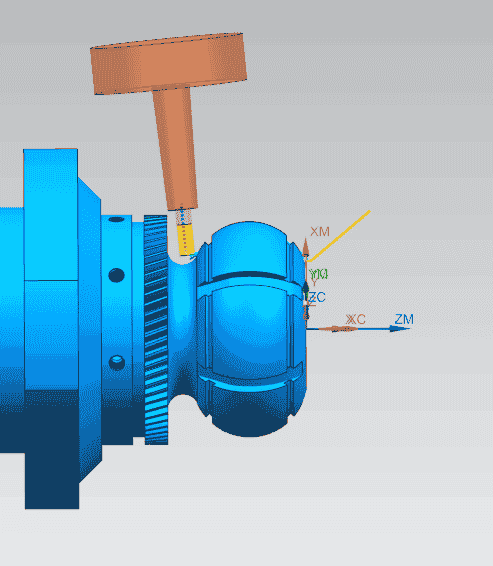

打开模型，设置好坐标系、几何体、创建一把D10的立铣刀，如下图所示：

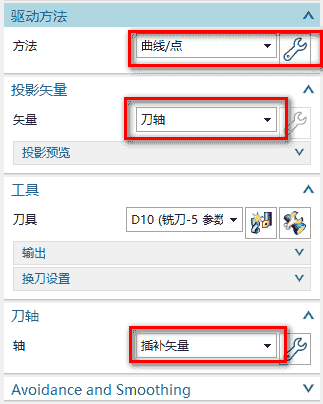

切换到程序顺序视图，插入可变轴曲面轮廓铣，选择曲线驱动方式，如下图所示：

设置驱动曲线为槽底曲面的边线（注意：曲线两端延伸距离大于刀具半径，为了保证加工完成后槽两端没有残余），参数如下图所示：

设置投影方式为刀轴，选择刀轴控制方式为“插补矢量”，如下图所示：

单击刀轴控制中的矢量设置按钮，在曲线添加刀轴控制点，并指定每一个点的刀轴方向，重点确认容易碰撞的位置，确保无碰撞，安全加工，如下图所示：

设置好以后，完善其它参数，生成刀具路径，检查刀具运动过程中是否有碰撞，如下图所示：
