ThinkDesign2018新功能介绍——混合建模

格修复

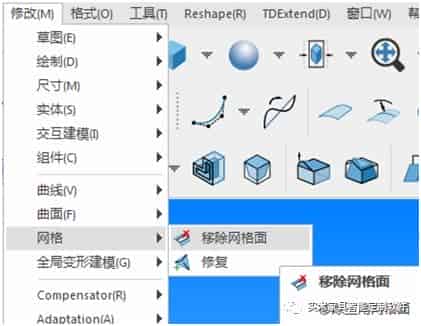

ThinkDesign2018提供新的命令“修改> 格>修复”。对于一个三角面 格，用户可以检查 格质量并且修复其缺陷。用户可以更加灵活有效的处理 格用于：补偿、超级填充、3D打印等。

3D打印命令已经有一些检查和修复 格的功能，但是没有此 格修复的新命令功能多。

命令使用

在命令中，只有单个三角 格面能被选择。边界会以绿色显示。

在统计节点中，有一些关于 格的信息：节点数量、 格面数量、壳数量、边界数量和封闭状态。这些统计会在缺陷修复后自动更新。

在缺陷节点中，列出了所有 格可见缺陷：孤立节点、重复节点、重复 格面、退化 格面、反向 格面、非流形节点、非流形边界、壳、空洞。

用户可以更改每种类型的颜色。

勾选相应的缺陷类型，会显示缺陷的数量、颜色和一个“修改所有缺陷”的按钮。也可以通过下面的拓展选项逐个修改 格。在拓展选项中，依次有上一组、缩放到当前缺陷、孤立当前缺陷和修复当前缺陷、下一组的选项，用户可以逐个缺陷修改。如果没有可以修改的 格，命令按钮是灰色的。

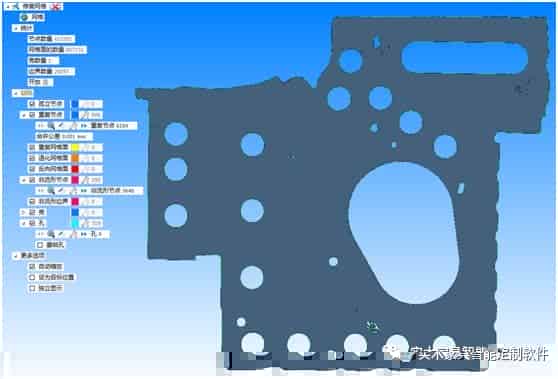

下面我们通过一个数据来做简单的说明：

以上数据存在以下缺陷：重复节点、反向 格面和孔。

重复节点：

以上数据存在606个重复节点，用户可以全部修复，或者通过拓展命令逐个修复。

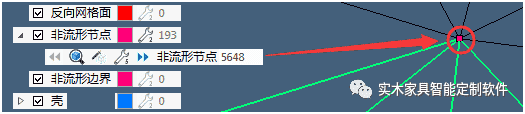

非流形节点：

以上数据存在193个非流形节点，用户可以逐个修复或者全部修复。

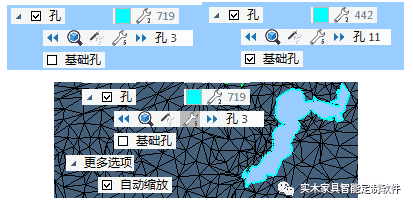

孔：

以上数据存在719个孔，够选了“基础孔”后，数量降为442，因为基础孔单个 格。同样的，孔缺陷可以使用单个修复和全部修复。

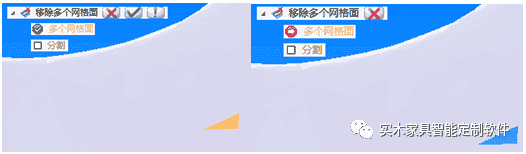

移除 格面

ThinkDesign2018还增加了一个移除 格面的命令，可以删除三角 格面。
