NX二次开发-Handle与Tag实际应用价值

适用版本：NX所有版本

在我们分析NX三维设计软件的架构时以及针对业务需求进行二次开发时，不可避免地会涉及使用到内核对象。在NX中，内核对象的唯一标识有两种系统，一种唯一标识简称为Handle，另一种唯一标识简称为Tag。

功能说明

上述内核的两种唯一标识的区别：

Tag：在当前会话中，即在当前NX进程中，NX内核系统分配的一串唯一标记的数字代 。NX重新打开同一文件，同一对象的Tag会出现不一样的情况。

Handle：由文件中记录的对象ID以及NX版本等信息组合成一串唯一字符串代 。NX重新打开同一文件，同一对象的Handle一直会保持一样的。

上述内核的两种唯一标识的联系：

通过如下图所示的两个UF函数可以互相进行查询：

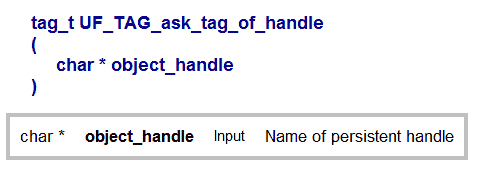

UF_TAG_ask_tag_of_handle函数通过Handle标识可以获取Tag标识：

图1

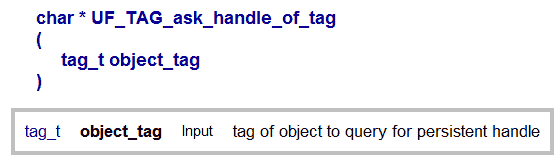

UF_TAG_ask_handle_of_tag函数通过Tag标识获取Handle标识：

图2

Handle与Tag实际应用价值：两者都是唯一标识，为啥NX要引入两套唯一标识系统呢？

在实际应用过程中，我们存在这样的一种业务场景：同一文件存在多个副本，副本中对象都是一样的，所以Handle值都是一样的，但是我们在同一个NX中，打开这些文件，NX为了能够区分这些相同对象，引入了Tag标识系统，临时为每种对象生成一个唯一标识，以作识别区分。

总    结

NX内核中存在两套唯一标识系统，是为了解决一些特殊应用场景，两者之间既有联系，也有区别。
