什么是图纸空间？– PCCAD中的图纸空间

在PCCAD中，有两个主要工作区：图纸空间和模型空间。在本系列中，我们将探讨图纸空间功能、工作原理、使用原因以及如何最大程度地利用它。

在这篇文章中，我们将研究什么是图纸空间以及为什么要使用它。

模型空间与图纸空间
通常，“模型空间”是您进行所有图纸和（如其名称所示）建模的地方。模型空间中的所有内容通常以1：1的比例绘制。

纸张空间是您安排打印纸张的区域。纸张空间中的实体可以缩放为不同的大小，并且可以在一张纸上排列许多不同的视图。

PCCAD中的图纸空间和模型空间
上：模型空间；下：图纸空间

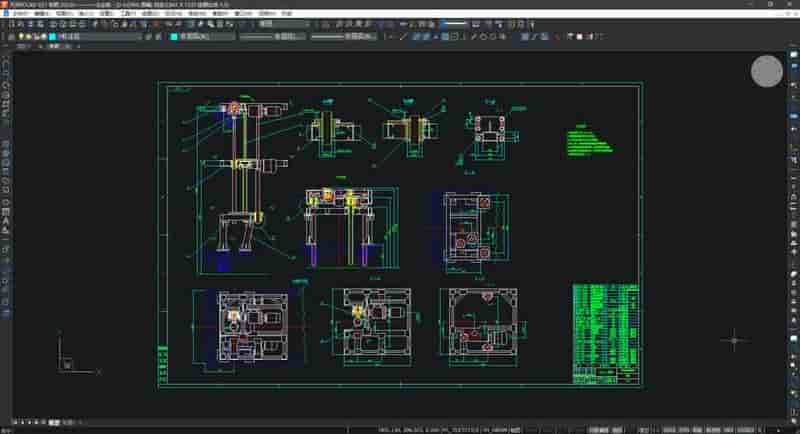

PCCAD 模型空间

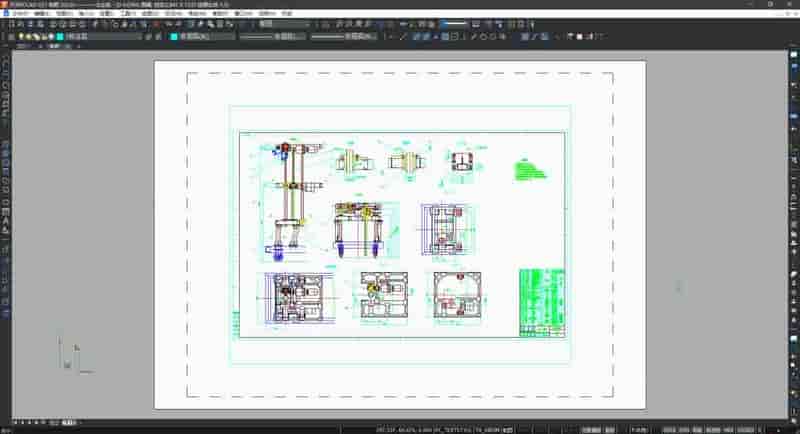

PCCAD 图纸空间

如何找到图纸空间
要在图纸空间和模型空间之间移动，只需单击工作区底部的选项卡。默认情况下，所有PCCAD工程图都会自动具有两个图纸空间布局。这些的默认名称是Layout1和Layout2。

默认情况下，每个布局都带有1个“图纸空间”视口。您可以修改或删除它。您也可以从模板或从头开始创建自己的Paper Space布局。

位于屏幕左下方
为什么要使用图纸空间？
“图纸空间”允许您缩放工程图，这意味着您可以在布局上容纳多个视图和工程图，而无需更改工程图或3D模型。这使其非常适合打印。如果要直接从“模型空间”进行打印，则必须缩放模型或工程图，这可能会导致进一步复杂化。

Paper Space的另一个优点是，它允许您将同一实体的多个视图排列到一个布局上，这些视图可以按不同的比例和不同的可见性属性进行排列。例如，您可以在一个页面上插入自顶向下的侧视图，等轴测图，渲染图和几个剖面图。

什么是布局？
布局是一张纸的表示。PCCAD工程图上的每个选项卡代表一个不同的“纸”，每个选项卡称为“布局”。布局包含诸如图纸尺寸和样式之类的信息。

布局可以另存为模板。模板还可以包含详细信息，例如标题栏和视口。

PCCAD图纸空间布局
PCCAD中具有单个视口的简单布局。这是默认的PCCAD布局。
什么是图纸空间视口？
Paper Space中的视口，也称为“布局视口”，充当模型的“窗口”。在单个布局中，您可以创建多个视口，每个视口在“模型空间”中显示唯一的视图或“窗口”。您可以分别控制每个布局视口的图层可见性，比例和视角。

布局视口被创建为一个单独的实体，您可以像其他任何图形实体一样复制，删除，移动，缩放和拉伸。您可以使用实体捕捉来捕捉视口边界。

您还可以在Paper Space中添加什么布局？
除了视口之外，您还可以向模型添加对模型本身不是必需的与打印相关的实体，例如主题注释，注释，标题栏等。这些实体特定于给定的布局，并且不会出现在其他布局或模型空间中。

更复杂的图纸空间布局，包括尺寸，具有不同视图样式的多个视口和标题栏
