ThinkDesign 2019新功能介绍——ThinkGSM API 补偿点

模具在成型后，会出现或多或少的回弹量，而有些模具的回弹量，是以三坐标检测 告、蓝光检测 告等分析 告，或者是直接在模具上标出的其点的回弹量，直接以图片的形式给到工程师，进行方案的选择与修改。但是以图片模式改方案，如果没有适合的软件工具，这将会是很大的工作量。

思茂公司ThinkDesign软件，根据汽车市场、冲压模具行业需求，基于GSM（全局变形建模）模块，自主研发了ThinkGSM API模块，操作上更简单、快捷，使用上更大幅度提升了工程师的工作效率，可基于检测 告，现场拍照图片，快速定位生成补偿点进行补偿，并且可以同时控制多个区域不同比例，大大提升补偿效率。

下面，以B柱下部为例，给大家介绍，ThinkDesign 2019新功能—补偿点命令的使用方法。

补偿点

对基于图片做补偿，研发了操作方便、界面简洁的工具—-ThinkGSM API模块中的—-补偿点命令，直接导入产品和图片，在零件上直接选点做补偿。

操作步骤如下：

第一步：打开原产品

第二步：插入图片

插入—-图像—-选择图片

插入图片时，要调整坐标，产品的视图调整到跟图片的视图一致，不然导进来的图片会跟产品模型对不上。

第三步：对齐图片与产品零件

修改—-图像—-使用两点重新定位

先点击图片，在图片上选择两个比较好定位的点，然后在产品零件上选择与图片上选择的点相对应的两个点。

对齐完成。

第四步：使用“补偿点”命令，进行点补偿

1、补偿点的基本操作

选择需要修改的曲面，定义需要修改的点，设置边界保留

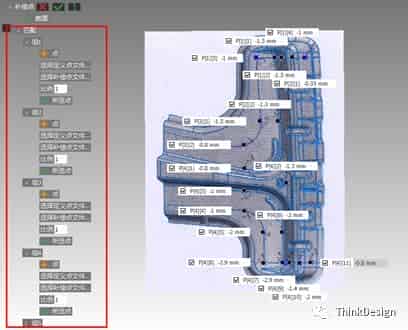

2、定义需要修改的点

根据图片给出的点，在零件上点击需要修改的点，输入数值。

选择零件对应的点和输入点对应的补偿数值。

3-1和3-2比例为1，数值为2和1。

3-1和3-2比例为1.3，数值为2.6和1.3。

ThinkGSM API补偿点功能，可以结合三坐标检测 告、蓝光检测 告等数据，一次设置同时控制多个补偿区域，并可设置每个补偿区域的补偿比例，一次完成所有补偿。

所以，我们可以根据现场不同的要求，输入不同的数值后，最后再选择你要更改的比例，这样，能为我们在改模面的是时候节省很多时间。

ThinkGSM API补偿点功能，不仅在基于图片做补偿有了突破，而且改好的数据可以直接拿到机床加工，还能保证模面的加工质量。
