PCB设计的信 完整性仿真

信 完整性，是指传输系统在信 传输过程中保持信 时域和频域特性的能力。它表明信 通过信 线传输后仍能保持其正确的功能特性，即信 在电路中能以正确的时序、幅度及相位等做出响应。

如果电路中信 能够以要求的时序和电压幅度到达接收器，就表明该电路具有较好的信 完整性。反之，当信 不能正常响应时，就出现了信 完整性问题。比如信 的反射，信 之间的串扰，信 的抖动等。

主要用到的Ansys产品

SIwave，是面向电源和信 完整性仿真以及IC/PCB封装、EMI分析的专用工具。可以解决电子设备中的供电系统和高速通道问题。它可以无缝连接EDA数据，导入多种格式的文件。SIwave有PI和SI自动化仿真流程向导，用户能够快速上手。

Circuit Design，是系统电路仿真平台。支持多种芯片模型导入及分析，芯片均衡等配置分析，可以实现与Ansys电磁场工具的无缝链接，系统眼图误码率分析，有专门针对高速链路的仿真算法。

信 完整性仿真方法

信 的特性可以从时间特性和频率特性两方面来描述，时域和频域反映了信 两个不同的观测面，相应的电路分析也存在时域分析和频域分析两种方法。

Ansys产品可以满足时域和频域仿真的各项需求，包括时域的眼图、TDR反射，频域的S参数抽取、串扰扫描等。

1、SYZ参数抽取

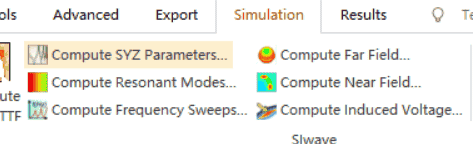

可用来提取端口的SYZ参数。SYZ参数在信 的反射与阻抗匹配方面十分重要，通过S参数还可以计算出信 的延时，分析信 传输的谐振等。操作如下：在SIwave中选择需要分析的 络，然后定义端口，设置扫描频率，即可运行仿真。仿真完成后还可将S参数模型导出，以在Circuit Design或者其他软件中使用。

创建端口
