两种方式深度多刀倒角

适用版本：NX7.5以上

机加工倒角已经越来越多的取代原有的手工倒角模式，这种方式需要更多、更好的数控编程刀路作为驱动，优秀的刀路就是好的倒角保证，以铣削加工为例，许多产品的倒角刀路也不再是传统意义上的一刀完成，由于产品材料硬度或者刀具性能限制等原因，这时需要通过多刀路来完成加工。

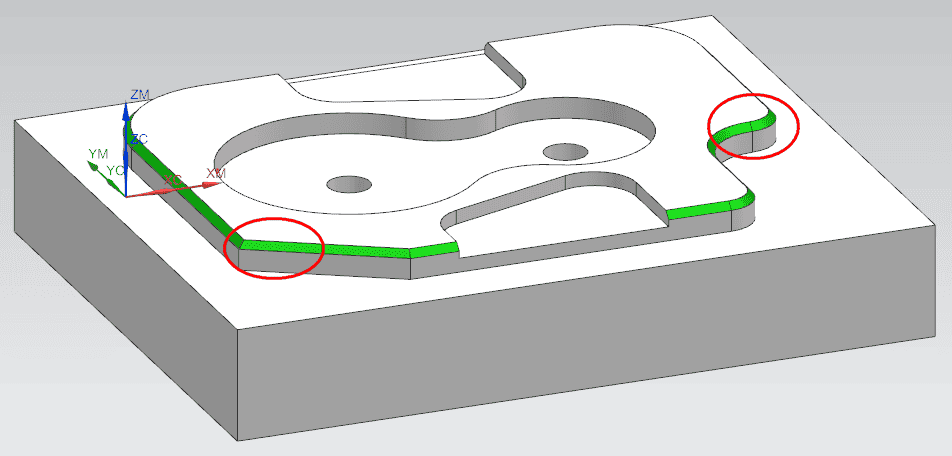

图1

以图1所示绿色部分倒角为例，看看如何创建并完成两种深度多刀的倒角刀路。首先，创建一把D16C2倒角刀，确保倒角刀具形状有效部位满足产品倒角尺寸需要。

图2

方法一

刀轴方向深度多刀加工

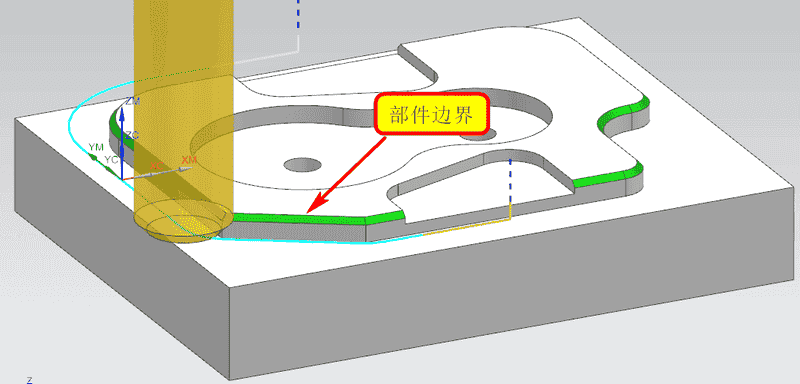

创建平面铣-轮廓加工，定义部件边界及底平面，生成如下结果：

图3

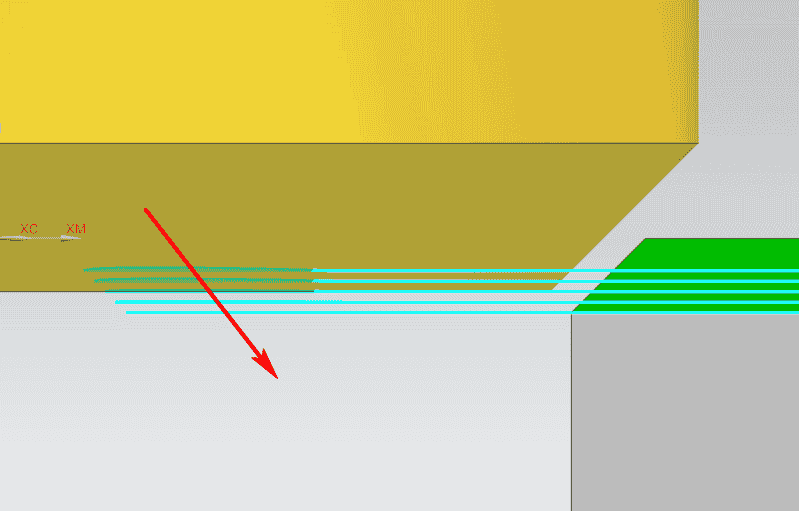

定义切削层，设置恒定深度值，得出多刀加工刀路，结果如下：

图4

从图3结果可以看出，随着深度的增加，切削刀路是向外延展的趋势，该趋势也是倒角的斜面趋势，这种加工结果也是始终采用刀具顶部完成的。

方法二

斜角法向深度多刀加工

创建固定轴轮廓铣-曲面区域驱动，定义倒角面为驱动面，生成如下单刀路结果：

图5

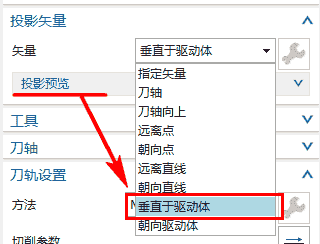

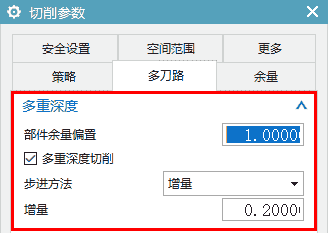

定义部件，把倒角面定义为部件，切削参数设置多刀路（切深），投影矢量设置“垂直驱动”

图6

生成刀路结果如下：

图7

从图7刀路可以看出，分层的多个刀路是倒角斜面法向深度多刀刀路结果。
