从SOLIDWORKS 2019简化复杂装配中使用“变形轮廓”方法

使用“变形轮廓”方法，可以从SOLIDWORKS 2019简化复杂装配！

可以使用两种方法：

简化几何

侧影

变形轮廓法

使用“剪影”方法，可以定义实体组或零部件组，然后为这些组选择简化方法的列表。

组

选择一个组后，该组中的实体将在预览窗口中突出显示。

选项

选择“ 此步骤后合并组 ”以合并触摸或重叠的组。

“突出显示已处理的实体”选项默认情况下以绿色显示您已经处理过的实体。因此，您永远不会丢失对已经分组的组件的跟踪。

如果要更改颜色的显示，可以在“颜色”->“更改所选元素4”下的“系统选项”下进行。

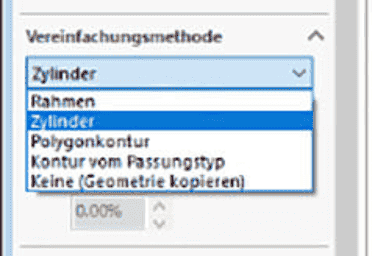

简化方法

例如，几何形状可以简化为“ 框架 ”或“ 圆柱体 ”。

对于由多个实体组成的零部件，请使用“多边形轮廓”或“适合类型”。

“ 多边形轮廓 ”创建一个适合所选实体和零部件轮廓的拉伸多边形。

“ 适合类型 ”可创建适合所选实体和零部件轮廓的拉伸实体。

如果使用“ 无（复制几何） ”，则将创建所选实体和零部件的副本。

选项

“包括在主体中”选项可创建包含所选项目的单一主体。这可用于以下方法：框架，多边形轮廓和配合类型。

注意： “多边形轮廓”仅适用于接触或重叠的元素。

如果选择“ 忽略小实体（占装配体大小的百分比） ”，则基于其相对于顶层装配体的尺寸，将忽略实体或零部件。

所选元素的轮廓是否包含弓形？如果选择了拟合类型方法，则可以通过“ 维护内部循环 ”在生成的主体中考虑这一点。

对准

默认情况下，在“对齐”区域中设置“自动”按钮。选择标准级别，例如“前”，“上”或“右”，或指定要用于该组的自定义级别。

如果使用“多边形轮廓”或“适合类型”，则可以使用“使用多个方向”选项。这使您可以指定要用于第二方向的平面或曲面。

结果

简化的几何图形可以照常保存在新零件中。

到上级程序集的链接可以保留。如果更改了更高级别的装配，则简化的模型也会更改。

每个功能组的文件夹将显示在FeatureManager的新部分中。
