NX二次开发-Handle与Tag浅析

适用版本：NX所有版本

在我们分析NX三维设计软件的架构时以及针对业务需求进行二次开发时，不可避免地会涉及使用到内核对象。在NX中，内核对象的唯一标识有两种系统，一种唯一标识简称为Handle，另一种唯一标识简称为Tag。

上述内核的两种唯一标识的区别：

Tag：在当前会话中，即在当前NX进程中，NX内核系统分配的一串唯一标记的数字代 。NX重新打开同一文件，同一对象的Tag会出现不一样的情况。

Handle：由文件中记录的对象ID以及NX版本等信息组合成一串唯一字符串代 。NX重新打开同一文件，同一对象的Handle一直会保持一样的。

上述内核的两种唯一标识的联系：

通过如下图所示的两个UF函数可以互相进行查询：

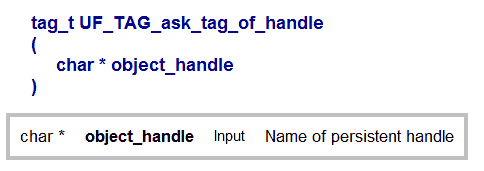

UF_TAG_ask_tag_of_handle函数通过Handle标识可以获取Tag标识：

图1

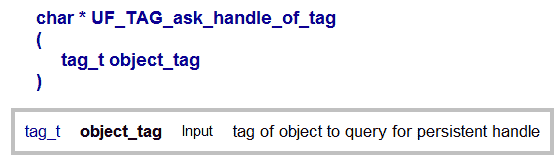

UF_TAG_ask_handle_of_tag函数通过Tag标识获取Handle标识：

图2

Handle与Tag可以互相转化，handle值一般情况下是不会发生变化的，Tag值是每次打开NX随机分配一个ID。所以在开发过程中为了记录对象，可以记录它的Handle值，下次打开时再转化成Tag值，就能进行数据处理。

图3

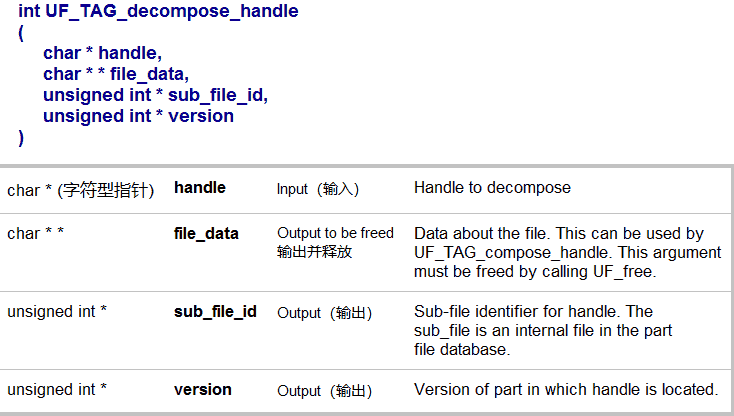

Handle值可以解析成3个数据：当前模型信息、对象的原始ID，模型版本，其中原始ID是始终不变的，但是模型信息和模型版本会发生变化。

模型另存为或者克隆的时候，模型名称发生变化了，所以模型信息就发生了变化；模型进行修改然后保存的时候，模型的版本 也会自动提升。

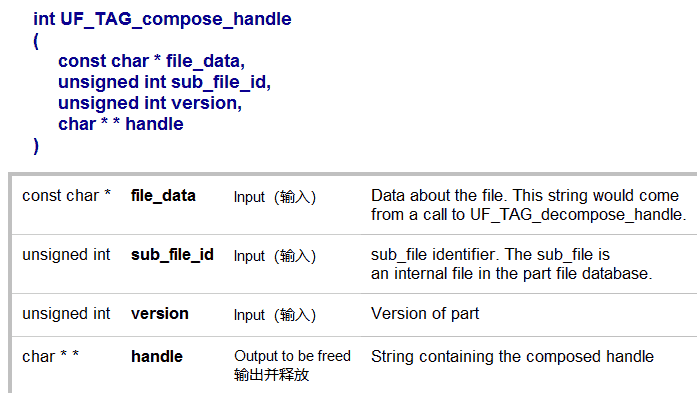

对应解析函数，还有一个构造函数：

图4

如果模型是另存或者克隆后，一个记录了Handle值的对象，解析它的Handle值，它的中间的原始对象ID还是不会发生变化的，只是模型名称发生了变化。

通过获取当前部件中任意对象的Tag然后转化成Handle值，再解析成3个数据，取模型数据和模型版本再与之前对象的原始ID重新组合成一个新的Handle，然后再转化成Tag，就是标记对象的新Tag值，可以拿来使用。

如果模型只是修改，版本升级了，原来的handle值依旧可用，可以直接转化成Tag值。

一个NX的对象对应的Handle值中的原始ID始终是不会发生变化的，只会跟着对象被删除，也一起被删除，所以在开发过程中遇到这阵情况，需求尝试记录它一般不会被删除的父对象的Handle值。
