Moldex3D模流分析之使用不同位置的XY曲线进行快速原型诊断

射出过程非常复杂，即使放置大量监视器也很难跟模穴内的熔体流动。然而，不同位置的性质变化可以帮助诊断成型问题，例如整个部件表面的温度分布，以了解冷却效率和平衡。moldex3d仿真在计算器中实现模具试验，并提供用户工具以深入研究过程。

在Moldex3D Studio中，探针可以放置在许多位置以读取数据并在循环时间内绘制局部历史曲线。此外，在序列中使用一组探针节点，它可以在模型中的不同关键位置绘制结果变化的分布曲线。请按照以下步骤进行XY绘图分布曲线。

1.在模型中布置探针位置

步骤1：开启一个有结果项的项目

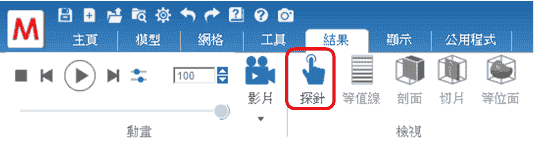

步骤2：点选结果页签中的探针，透过显示窗口序列的点选想获取信息的位置

备注：在模型树中可以显示/隐藏探针以及辨识其颜色

2.组成探针组别

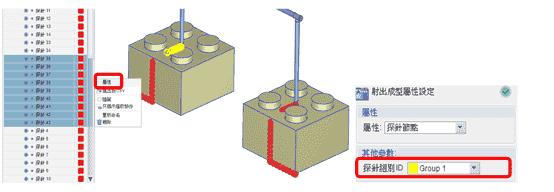

步骤1：选取想放在同一个群组的探针并在左侧在左侧模型树单击右键选择属性，建立探针组别ID并选取该组别将所选取的探针组成组别。

步骤2：重复上述步骤将其他探针组成组别以获取更多的空间分布曲线

备注：一组探针代表一条分布曲线

3.检视空间分布

检视相同组别的探针间物理量之变化曲线

步骤1：点选结果页签中的分布开启精灵

步骤2：分别设定成型阶段、时间步骤、结果以查看空间分布曲线(曲线中的Y轴值)

步骤3：勾选欲观察的探针组别后单击加入(>>)并将选取组别加入至绘图内容清单

备注：在精灵接口下方图标功能由左至右分别为新增探针组别、删除曲线、输出产生*.csv文件、另存曲线图为图片。
