SYNOPSYS?超消色差透镜

概述

MSW光谱向导

波长-离焦曲线

FST选择玻璃组合

BFO弯曲反转优化
设置工作目录

选择Dbook工作目录

参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第34章

二维图

FETCH C34L1

MSW光谱向导

MSW

按图中箭头处设置

在0.40.9μm 范围内选择10个波长

确定10个波长的起始透镜

优化

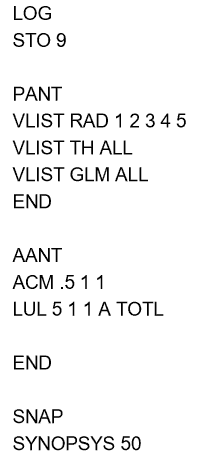

点击New MACro Window按钮

将光标放在 AANT 部分的LUL 和END命令之间的空白行，然后单击

 按钮。选择Merit function 6，点击Back to MACro editor。

将AEC改为AEC .1 .1 1

点击Run按钮

点击

 ，选中Free GLM，模 拟退火参数(50,2,50)。
优化后镜头

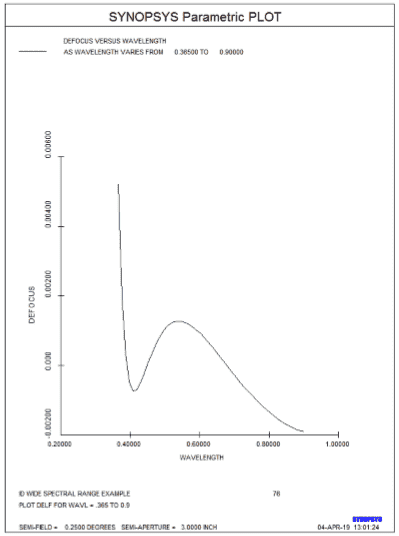

波长-离焦曲线

在Command Window中 输入AEE

STORE 9 STEPS = 50 CHG NOP END PLOT DELF FOR WAVL = .365 TO 0.9 GET 9

NOP的意思是移除所有 的求解和拾取

点击Run按钮

FST选择玻璃组合

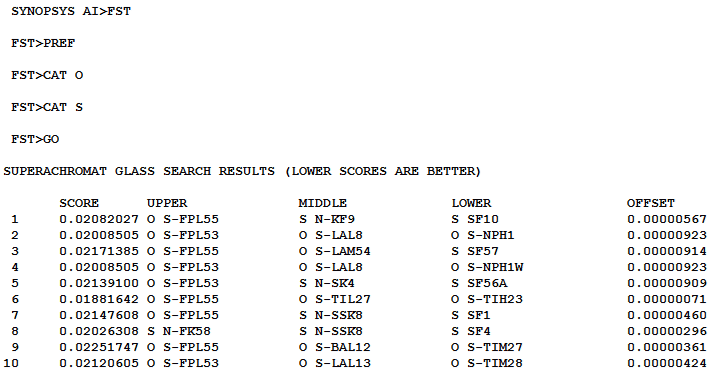

在Command Window中输入

FST PREF CAT O CAT S GO

FST意思是Find Superachromat Triplets，超级消色差三片式透镜。这个输 入将检查来自 Ohara 和 Schott 目录的所有玻璃类型的组合，并评价 10 个 最适合超色差的玻璃。这种方法优于手工操作，因为它可以将不同厂家的玻 璃结合在一起。
优化玻璃组合

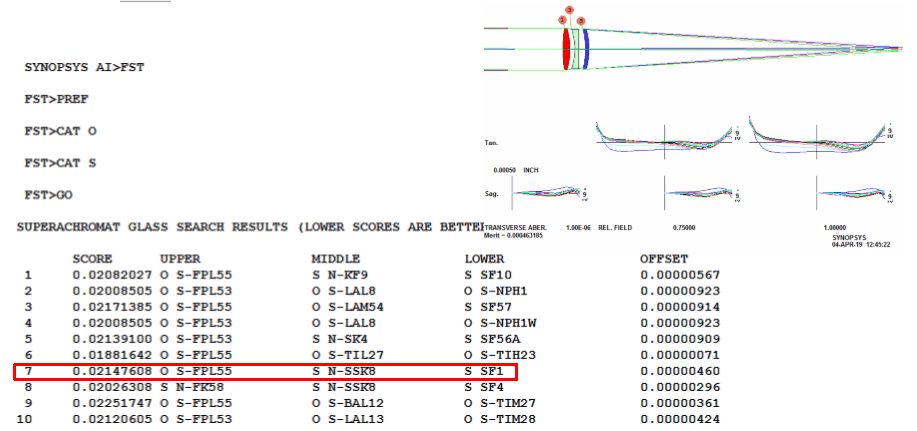

选择玻璃组合：O ‘S-FPL55’，S ‘N-SSK8’，S ‘SF1’

点击

打开C34M1，点击  ，模拟退火(50,2,50)

BFO弯曲反转优化

我们只猜到了三个玻璃的顺序。有六种可能的组合，接下来尝试5,1,3的顺序。

将C34M1中1,3,5顺序更改为5,1,3，运行

。

结果不是很好，镜头卡在一个不良的解决方案区域; 前两片透镜向左弯曲，我们怀疑它们确实应该弯曲到另一个方向。

如果没有一些指引，该程序有时无法摆脱这种局部最小值，但也有一个工具。在CW中键入BFO 3，模拟退火。

BFO意思是Bend-Flip Optimization，弯曲反转优化。程序迫使表面 3 处的透镜弯曲反向。

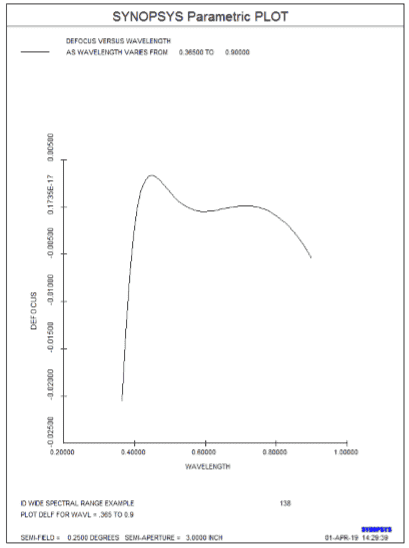

波长-离焦曲线

选在Command Window中 输入AEE

STORE 9 STEPS = 50 CHG NOP END PLOT DELF FOR WAVL = .365 TO 0.9 GET 9

点击Run按钮

总结

本例讲述了MSW光谱向导，波长-离焦曲线，FST 选择玻璃组合，BFO弯曲反转优化
