适用版本：ProcessSimulate 15.1

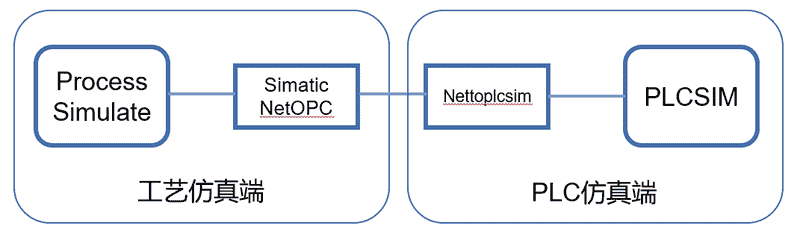

使用西门子S7-300PLC进行“软件在环”的虚拟调试，需要使用老版本的PLCSIM来进行PLC的模拟。使用PLC、HMI、ProcessSimulate进行调试时，我们可以搭建如下图1场景：

图1

该通讯回路场景建议搭建在两台计算机或本机加虚拟机中进行，如此布置在后面的虚拟调试操作中更加便捷。该通讯端可以简单理解为“工艺仿真端”为PC1，“PLC仿真端”为PC2。其中“工艺仿真端”主要运行仿真软件，除了ProcessSimulate外，还可以运行NX-MCD、PlantSimulation等仿真软件。“PLC仿真端”主要运行PLCSIM，以及Step7/TIA博途，HMI仿真器等电气自动化相关软件。

PLCSIM通过Nettoplcsim实现将仿真器接到电脑的 口上，而ProcessSimulate则通过OPCDA与PLC仿真端通讯。

以虚拟机加主机为例，虚拟机昨为工艺仿真端，主机作为PLC仿真端。为了实现该通讯回路，我们需要:

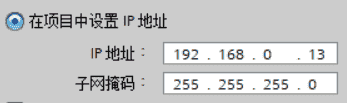

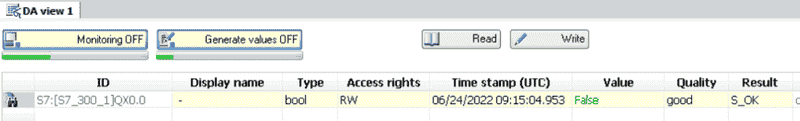

（1）主机通过Step7/ TIA博途，组态S7-300PLC，设置PLC的地址如图2：192.168.0.13。通过Step7/ TIA博途启动PLCSIM仿真器，并将所组态的程序下载到PLCSIM中。若下载成功，PLCSIM中的地址即变成192.168.0.13,如图3。

图2

图3

（2）设置虚拟机 络通讯为“仅主机模式”，如图4.

图4

（3）通常主机与虚拟机在“仅主机模式”的通讯 络适配器为“VmwareNet1”。因此在主机 络适配器中设置“VmwareNet1”的地址为：192.168.0.35如图5.

图5

（4）通过Nettoplcsim应用程序，将PLCSIM连接到与虚拟机通讯的 口，如图6。如此即完成PLC仿真端的设置。

图6

（5）虚拟机端需设置与主机通讯的 络地址，同样打开虚拟机 络适配器设置IP：192.168.0.36，如图7.

图7

（6）设置完成 络IP之后，可以运行CMD，测试主机与虚拟机之间相互能否Ping通。

（7）虚拟机端使用Step7/ TIA博途，组态OPC站点，OPC站点的IE 口地址与虚拟机IP地址相同，即192.168.0.36。并且设置S7连接时需注意本地与伙伴PLC的IP地址不能设置错误，否则通讯不上。如图8.

图8

（8）将OPC的组态内容下载到虚拟机的PC Station中。使用OPC Scout测试OPC 与PLC之间能否通讯上，若无法通讯上则从头检查设置流程。如图9。

图9

（9）虚拟机端Process Simulate，打开设置，设置外部通道，建立连接即可，如图10。

图10

注意：与正常编程不同，使用PLCSIM进行虚拟调试时，PLC的输入信 地址不能被组态到子设备中，否则ProcessSimulate中无法将传感器等输入信 发送给PLCSIM。
