NX2007新功能介绍2D 排料

适用版本：NX2007及以上

使用在冲压零件的生产过程中，冲压工程师通过排料设计对冲压件进行工艺排布，从而提高材料的利用率。

在NX2007版本中，加入了2D排料的功能，让工程师可以更便捷的进行工件的排料设计：通过NX软件提供的排料自动迭代算法，自动计算出最佳的工件排布形式。

以下将通过一个案例（如图1）介绍在NX2007中，如何进行2D排料设计。

图1  2D排料案例

接下来，将详细介绍NX2007中2D排料的操作过程。

步骤一：在进行排料设计前，需要对【钣金】的默认设置进行修改，如图2。

图2 调整钣金默认设置

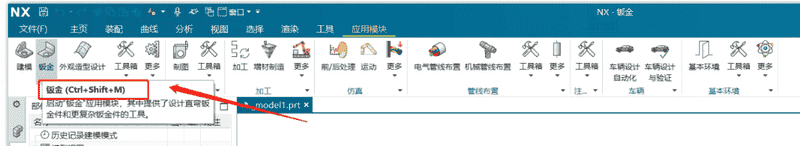

步骤二：进入钣金模块：在应用模块中，选择【钣金】模块，进入钣金设计环境，如图3所示。

图3  进入钣金模块

步骤三：找到【嵌套】功能：在【钣金】页面，找到【嵌套】功能，我们将通过【嵌套】功能实现排料设计，如图4。

图4  嵌套功能

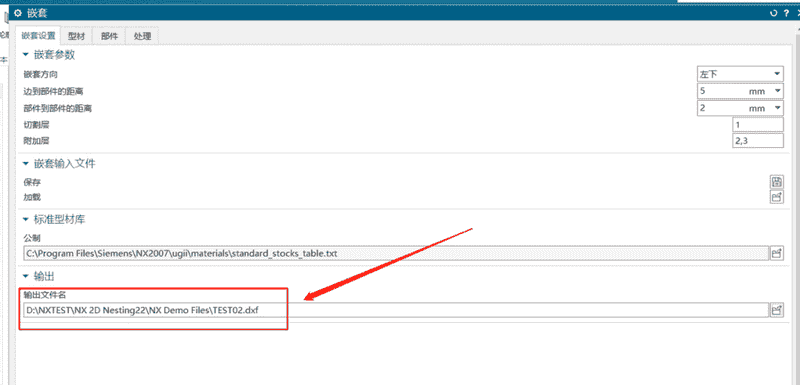

步骤四：嵌套设置定义：定义嵌套的设置，包括：嵌套方向，输出文件路径等，如图5。

图5  嵌套设置定义

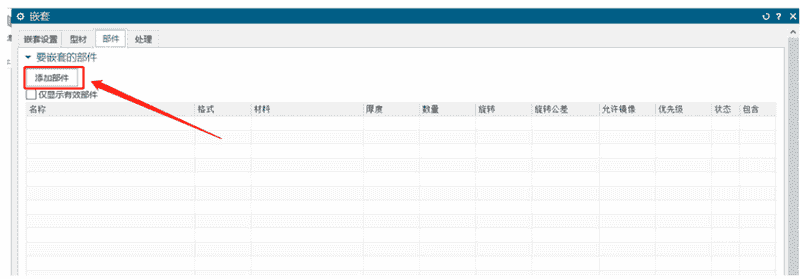

步骤五：定义嵌套部件：部件即为需要进行排料设计的零件，并将各个部件的数量设置为30（注意事项：对象为带展平图样的PRT或者DXF文件），如图6。

图6   孔部件设置

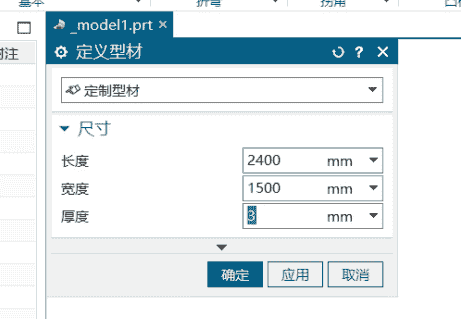

步骤六：选择嵌套型材：在【型材】页面中，选择【添加型材】，选择【定制型材】，选择型材的规格为：2400*1500*3。如图7。

图7  定义嵌套型材

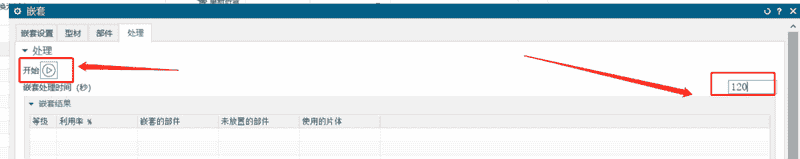

步骤七：进行迭代运算。定义【嵌套处理时间】为120秒，点击【开始】进行迭代运算，如图8

图8  进行迭代运算

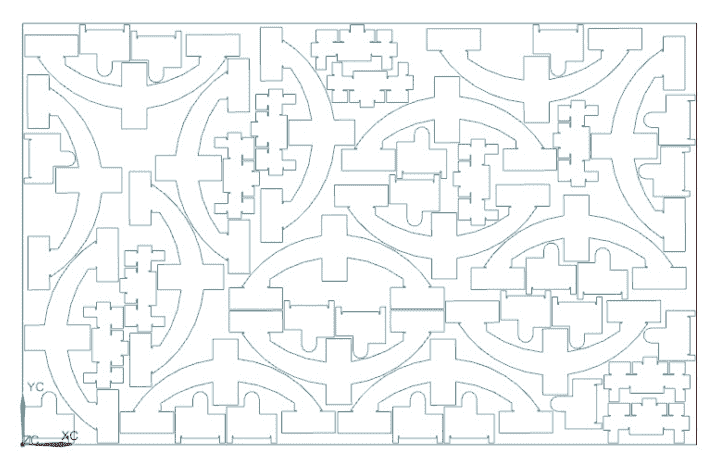

等待一段时间后即可以获得最终的排样结果，如图10。NX 2D排样功能提供了强大的排样算法，协助用户在NX中轻松完成排料的设计。

图9  排料设计最终结果
