当前，各矿业公司深刻认识、体会到数字化矿山建设带来的好处，并不断加大对数字化矿山建设的投入，数字化矿山的建设与应用取得了长足的发展。随着数字化进程的不断深入，企业对地质资源的数字化管理，大多还停留在地质数据库建立、三维实体模型创建和展示阶段，没有很好的应用地质资源数字化成果，更没有及时将地质资源变化与三维实体模型变化相关联。 目前，市面上的矿业软件基本都能够对地质资源信息进行数字化、可视化处理。但怎样使地质资源信息在地质、测量 、采矿等业务之间实现集成共享和实时交互，并能及时的反映到三维模型中，才是地质资源精细化管理的核心。下面将对达索3DE平台在地质资源管理中的应用进行详细介绍。

3DE中搭建RBS（资源分解结构）

• 系统中地质资源主数据分解结构为：企业–矿权–矿区–矿体–中段–矿块。



  图1  RBS（资源分解结构）

• 以矿块作为储量管理的最小单元，矿块对象的属性包含矿石量、金属种类、品位、储量类型、三级矿量类型、资源品质类型、是否低品位、是否受限、受限类型等指标。

• RBS建立有两种方式。若企业在应用Surpac，已经建立三维实体模型，并在三维模型中将矿体按业务需求的矿块划分完毕。这时就可通过一键转换将所有矿块数据赋值到RBS中。若企业没有Surpac软件或者目前的三维实体模型无法及时更新，系统提供了手动创建RBS的功能。

• 当矿块中数据已准备完善时，可通过储量累积，得出各个节点的储量数据，在系统中显示。

• 所有矿块在储量初始化完成后，矿块所有状态的变化都需要储量平衡单来实现。

RBS的应用

矿山企业在勘探阶段和矿山生产阶段的资源储量管理都可以按照RBS进行分解，只是在矿块/块段节点上生产阶段的维度更小。

矿权管理：系统将矿权节点作为矿权管理的基础业务层级。以矿权为主数据对象，管理与矿权相关的各类属性信息，系统提取矿权主数据中的条目作为该企业矿权更新月 中的内容，通过月 的方式对矿权主数据对象进行更新；系统根据矿权信息定期更新的内容，可生成“矿权基础信息统计表”、“矿权办理月 表”、“矿权受限信息 表”等矿权月度 表， 表样式可按照企业要求进行定制。

储量动态管理：系统将矿块/块段作为储量管理的基础业务层级，可满足储量管理的所有相关任务。当企业的RBS中所有矿块已完成储量初始化时，可通过“储量累积”得出企业RBS各个节点上的储量。在初始化完成之后，矿块的新增、属性的变化都需要通过储量平衡单来进行。企业按照生产实际，及时更新RBS中矿块的变化，所有矿块的所有变化按照时间节点被存储在系统中。系统根据矿块信息定期更新的内容，可生成“储量平衡表”、“地质探矿储量统计表”、“三级矿量”等储量 表， 表样式可按照企业要求进行定制，可生成任意时间点或段的 表。

图3 储量平衡查询

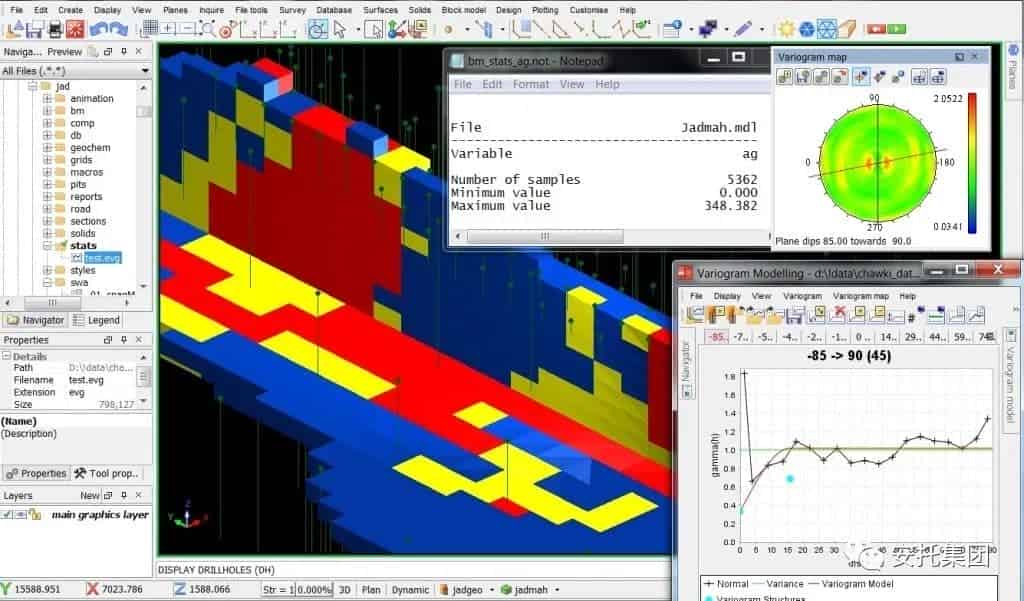

生产计划和中长期规划：地质资源信息的精细化管理体现在矿山生产计划与RBS结构动态关联，采矿计划基于RBS进行制定，RBS随着生产计划的执行及时更新。在生产过程中，及时更新矿块相关指标数据，将矿块数据导入Surpac，可对这部分数据对应的地质资源模型进行估算更新，使模型更加准确，利用更新后的块体模型编制生产计划和中长期规划更加合理、可行。

地质资源是矿山企业生存和发展的根本, 是矿山生产运营的基础。在生产运行过程中，对地质资源管理的精细程度，将直接影响到企业的生产成本和经济效益。RBS已成功应用于某矿业企业的地质资源数字化建设过程, 为生产计划优化 、生产调度管理以及矿山数字化建设提供了基础数据支持, 大大提高了矿山生产、设计 、管理及决策的科学性。3DE中基于数据驱动的地质资源管理模式，确保数据安全性和可审计性，消除数据冗余，提高数据的完整性和准确性。同时,达索3DE具备较好的可操作性和可扩展性,RBS能手动创建，也能通过Surpac导入，对矿山数字化建设和应用将起到很好的指导作用。
