PMI中两种单侧尺寸的区别

　　适用版本：NX

　　在PMI标注中，我们经常会使用单侧尺寸进行标注。或标注直径、或标注半径、或标注高度。而PMI标注中有两种方式可以实现单侧标注的目的。此技巧就来说明这两种单侧尺寸标注方式的异同。

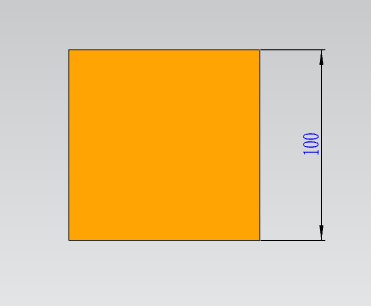

　　图1中可看出这是一个标注长方体高度的尺寸。

 图1

◆◆方法一◆◆

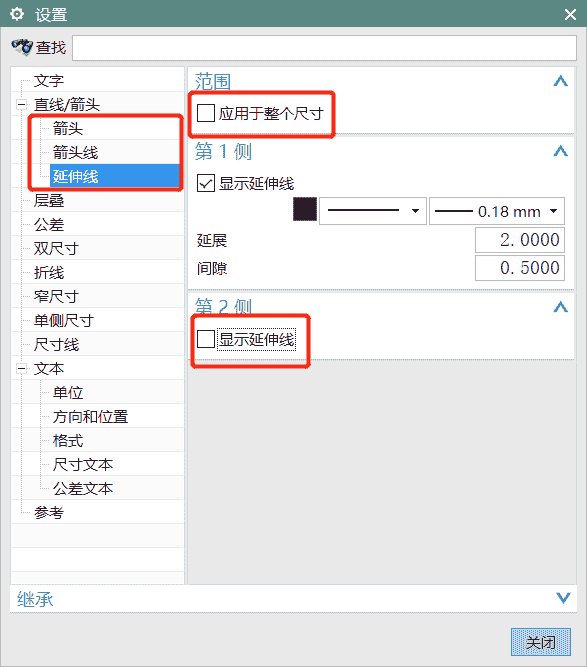

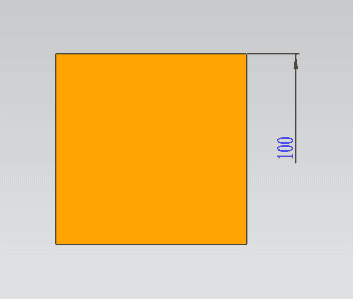

　　在尺寸设置界面，可以找到“直线/箭头”一栏。将“箭头”的“应用于整个尺寸”复选框去选，“第2侧尺寸”的“显示箭头”复选框去选；及“延伸线”的“应用于整个尺寸”复选框去选，“第2侧”的“显示延伸线”复选框去选（如图2、图3）。则就可以通过隐藏箭头、箭头线、延伸线的方式达到单侧尺寸标注的目的（如图4）。

　　图2

　　图3

　　图4

◆◆方法二◆◆

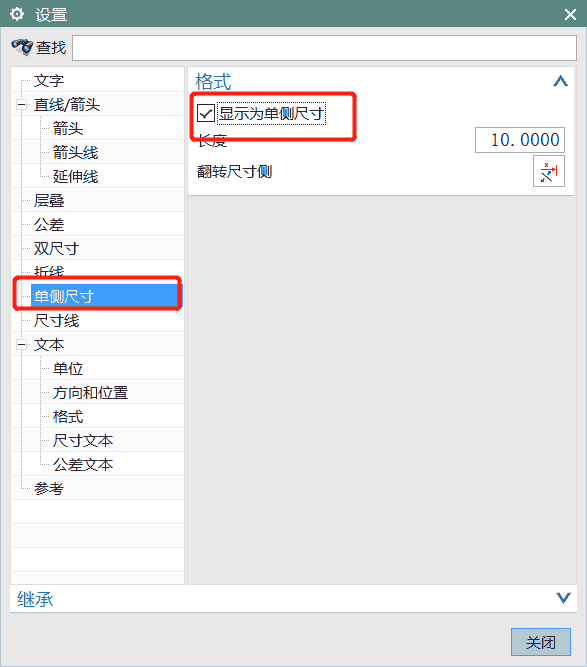

　　在尺寸设置界面找到“单侧尺寸”一栏，打开“显示为单侧尺寸”复选框（如图5），则可实现单侧尺寸标注的目的，如方向不对，则点击“翻转尺寸侧”按钮。效果如图6。

　　图5

　　图6

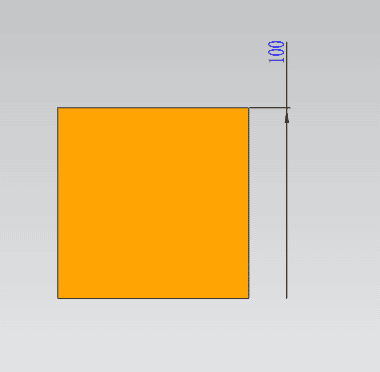

　　而两种单侧尺寸有何不同？在拖动尺寸数值时发现，将方法一的单侧尺寸数值拖动到延伸线外侧，则其箭头线的起始位置发生变化（如图7）。

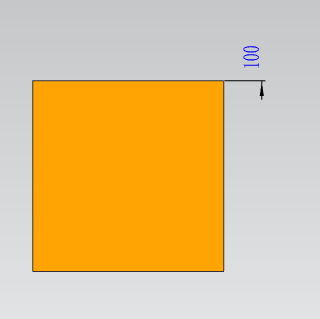

　　而方法二标注出的单侧尺寸在拖动至延伸线之外时，其样式如图8，箭头线位置未发生改变。

　　图7

　　图8

　　大家在工作中可根据实际需求，对两种单侧尺寸标注进行选择使用。
