Ansys 2022R2结构产品Mechanical新功能亮点

Ansys 2022R2已于近日正式发布，各产品线模块安装包已列入Ansys用户门户 站的下载专区，供广大客户下载安装。

作为结构仿真的旗舰产品Ansys Mechanical，在2022R2版本继续从前后处理、耦合场分析、非线性自适应、结构优化、线性动力学、并行求解性能、增材制造、Workbench Ls-Dyna等方面持续提升，以下为您做简单的亮点汇总，获取更多详细信息请参见文末说明：

2022R2 Mechanical新功能内容提纲

Add-ons附加组件功能

New Add-ons Ribbon

2022R2版本中，Mechanical界面提供了一个新的附加组件功能选项卡；使您能够在无需打开扩展管理器的情况下快速访问相关常用功能，例如疲劳、增材制造、刚性动力学等。

在上面附加组件工具条中有些是可能比较熟悉的组件，因为它们以前被称为ACT插件，在2022R2该版本中有几个附加组件是新的，包括以下内容：

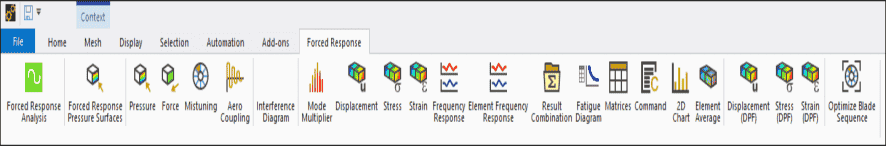

Forced Response Add-on

提供了所有必要的选项来研究空气动力学，以研究涡轮机械叶片的可靠性。

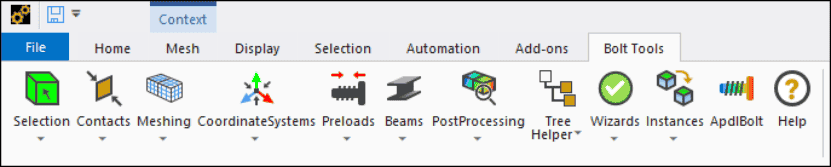

Bolt Tools Add-on

螺栓工具插件提供了自动化螺栓标准建模的工具。

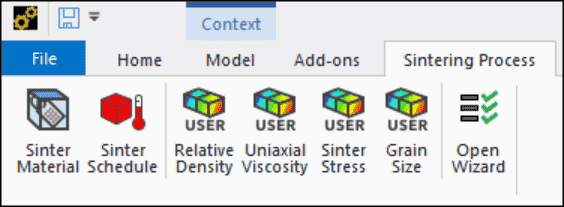

Sintering Process Add-on

简化了设置使用烧结材料模型的模拟过程；烧结模拟可预测烧结过程中的收缩和重力变形，以便检查最终尺寸公差。

Geometry几何

对于 3D 结构分析，现在可以使用Reinforcing Stress State属性为表面实体指定加强筋的应力状态。

Materials材料

Piezoelectric Materials：为了更好的进行压电分析，工程数据工作区中现在提供了一个新的压电材料库。

External Model

New Body Grouping Option：现在当您导入Mechanical APDL数据库(.cdb)文件时，Body Grouping属性有一个新选项，即Ansys Element Type Number。

Connections

Reverse Shared Normals：在给定特定的接触条件，Contact Region对象的Scope类别具有了新属性，它们是：Reverse Shared Contact Normal和Reverse Shared Target Normal。其能够选择共享边或面的子集，并反转接触/目标单元法线方向。

Mesh 格划分功能增强

Explicit Meshing

现在，当使用 Physics Preference 属性的 Explicit 选项对 Patch Conforming Tetrahedrons (PC Tet) 进行 格划分时， 格生成器在最大纵横比方面提供更高质量的结果。PC Tet 格器的稳健性对于脏几何也得到了显着改善。

此外，显式选项具有某些新的默认行为，具体来说，Max Size 属性自动设置为与均匀目标 格的 Element Size 属性相同；并且对于Surface实体，Capture Curvature和Capture Proximity全局细化属性自动设置为 Off。
