NX Mastertrim介绍

Mastertrim是一款功能强大的汽车座椅装饰设计软件，支持从款式设计到生产的全流程，能够帮助座椅工程师轻松完成各种汽车座椅面套的设计。Mastertrim也可拓展应用到其他行业，如家居行业的沙发、床具设计。

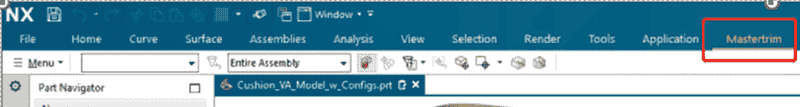

目前，Mastertrim的最新版本是Mastertrim 15.1，可以插件的形式集成安装在NX软件中，作为NX的一个设计模块使用。同时，可以和Teamcenter集成，实现BOM数据的同步集成管理。

汽车座椅设计一般有三个环节：外观造型、结构设计和面套设计。前两个环节NX CAD中实现，用创意塑形功能造型，用CAD功能创建结构件。面套设计则在Mastertrim中完成，进行面套定义、图样展平、成本分析、制造数据生成等工作。通过使用NX和 Mastertrim 设计组合，实现了座椅产品数字化双胞胎的高效创建。

Mastertrim为用户提供了一套完整的座椅面套设计解决方案，可以实现以下内容：

单一平台协同设计

座椅装饰设计流程中的主要挑战之一是实现造型与设计工程之间的并行。通过Mastertrim 与 NX 软件的集成，外观造型师和结构工程师可通过NX平台轻松交流工程问题。造型师能够立即看到其设计的影响，轻松更改形状和缝合线。造型师和工程师的轻松协作，实现了有关潜在制造问题的反馈，和快速估算造型或设计变更成本。

完整座椅面套定义

Mastertrim 可以帮助工程师轻松创建座椅面套完整数字化双胞胎模型，包括几何和非几何数据、材料、接缝和附件类型以及材料和接缝属性。

精确展平图自动创建

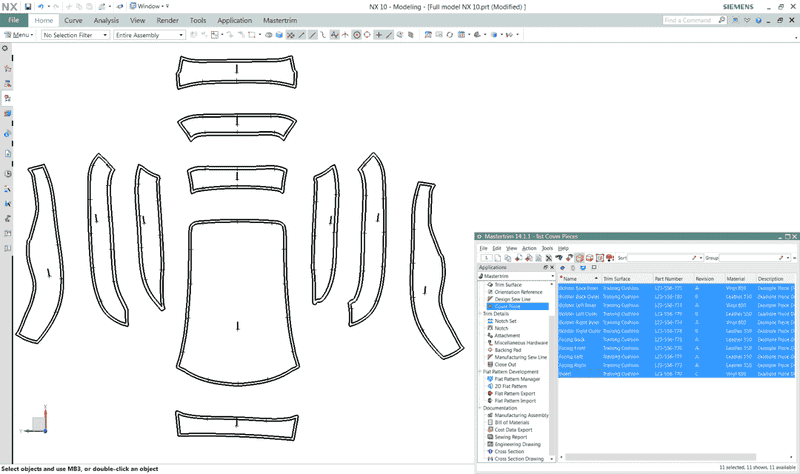

Mastertrim可以基于座椅面套数字化双胞胎自动创建二维展平图。工程师无需等待执行发泡和常规试错展平图创建流程，避免浪费时间和材料。通过根据规则自动指定切口和接缝，可以确保基于公司定义的规则生成展平图。使用 Mastertrim可以捕获引起胀缩以及缝距、切口和纹理方向所需的修改。还可以轻松添加附件、夹扣和标签等制造设计细节，从而减少准备制造设计所需的时间。

潜在制造问题快速识别

Mastertrim 的可制造性仿真功能帮助工程师在设计流程早期识别制造问题，支持用户验证面套包裹质量并评估制造问题。当发现问题时，工程师可以选择替代材料或移动接缝来轻松解决问题。数字化双胞胎允许在设计流程早期制定设计决策，减少了对原型的需求，从而确保首件更接近最终生产配置，大幅缩短总体设计时间和上市时间。

制造文档自动生成

Mastertrim 可以帮助用户快速生成定制的接缝文档用于制造，包括二维和三维零件和面片图像，突出显示缝合工序、标准标题块，图表和徽标，以及表格和表单元素。由于文档通过数字化双胞胎自动生成，因此用户可以根据需要轻松地进行更改，从而节省时间。

精确成本自动评估

设计中的微小更改可能会产生巨大的成本效应，因而了解设计的成本影响是非常重要的。借助 Mastertrim，用户可以在流程的早期根据设计细节（如材料面积、接缝长度、附件、硬件和接缝类型）自动生成准确的成本估算。

应用Mastertrim 以后，用户可以更加灵活的应对座椅面套工程设计和制造流程中出现的复杂情况，在开发设计效率方面有了明显的提升，具体如下：

• 首次概念验证和打版图样所需的时间从几天或几周减少到短短数小时；

• 初始图纸以及制造和 价文档的开发时间减少90%以上；

•  处理变更以及生成更新文档和图纸的时间减少75%；

• 成本估算误差从5%以上降低到2%以下， 价更准确。
