Moldex3D模流分析之Moldex3D仿真模面及实体水路分析

moldex3d仿真模面加热 温度预测更真实

步骤1：开启一个已建好实体 格的模型，根据需求，用户可选择加热公模或母模，或二者皆为加热区域。在本案例中，选择公模侧为加热面。如下图，虚线内为预热区域。

步骤2：生成感应加热(或其他加热方式)的区域实体 格(建议层数为5层以上)。将此 格之属性设定为嵌件(mold insert)。

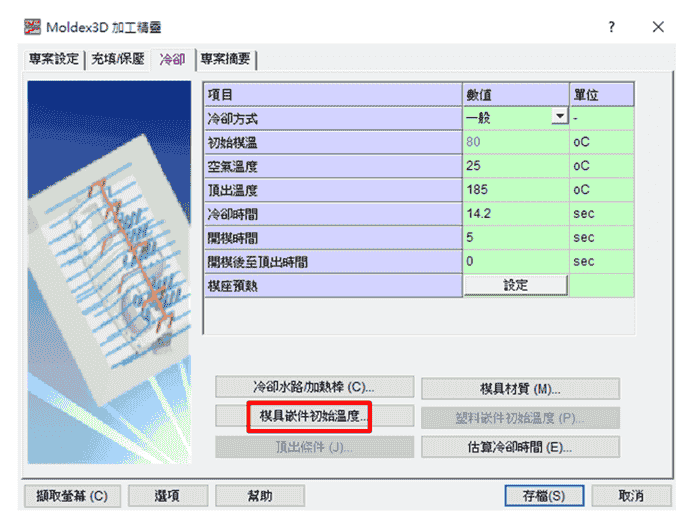

步骤3：在加工精灵中设定成型参数时，于冷却设定中点击模具嵌件初始温度。

步骤4：输入每一射出循环之模具初始温度。务必在设定类型中选择感应加热。如此一来，所设定的温度才会是每一射出循环之初始温度，而非第一射之初始温度。设定完成后点击确定。

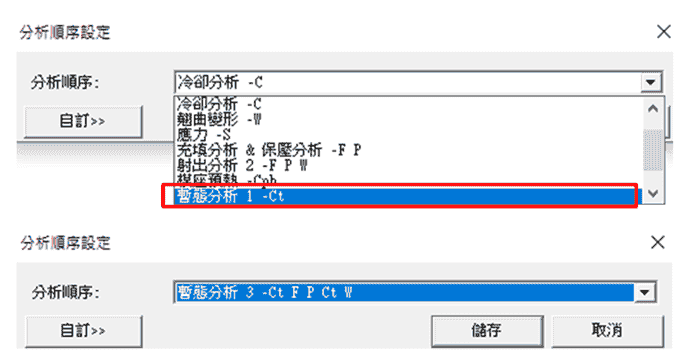

步骤5：在分析顺序设定中，务必选择瞬时分析(Ct)；若选择周期平均冷却分析(C)，则设定之嵌件初始温度将不会有作用。完成后，点击开始分析。

分析完成后，在冷却结果中可观察到靠近公模侧在开始充填时有较高的温度。

Moldex3D 3D实体水路分析 新增判断冷却效率指标

为了达到较佳的冷却效率，一般希望冷却水路中的冷媒形成紊流，而雷诺数(Reynolds number) 的大小为形成紊流的依据(以圆形水路为例，雷诺数到达4000以上则形成完整的紊流)。因此，雷诺数可做为判断冷却效率的重要依据。Moldex3D 支持显示雷诺数在水路中的分布状况，提供使用者一个判断冷却效率的指标。

步骤1：在新项目中汇入一个水路的3D实体 格模型，并输入分析所需材料、成形及计算参数。

注：此例中为了突显雷诺数的效应，系故意在成型参数中将两条水路的设为不同的流率值。

步骤2：在计算参数 (Computation Parameter) 中的冷却分析 (Cool) 选单中，勾选执行冷却水路分析 (Cooling channel analysis by)，并选择进行冷却水管 络分析 (Run cooling channel network analysis) 以启动进阶冷却水路分析。完成后点选确认(OK)。

步骤3：将冷却分析(cooling)或瞬时分析(transient analysis)加入到分析顺序并执行开始分析(Run Now)。

步骤4：在完成冷却分析后，在冷却结果选单中点选冷却水管雷诺数 (Coolant Channel Reynolds Number) 来观看雷诺数的分布。如下图所示，流率较高的水路中有较高的雷诺数也代表提供更好的冷却效率。
