RTU数据集中采集器是一款工业级 4G RTU，支持本地数据处理运算、自动采集主动上 。多种通讯方式，4G/以太 /WIFI 三种 络连接方式，保证通讯的可靠性。配置软件界面窗口可视化，实现用户现场或者远程连接、监控、调试、配置设备。

商品介绍

1. 产品介绍

       RTU数据集中采集器是一款工业级4G RTU，提供16路DI、12路AII与12路AIV、3路RS485、4路继电器接口，支持本地数据处理运算、自动采集主动上 。多种通讯方式，4G/以太 /WIFI三种 络连接方式，保证通讯的可靠性。配置软件界面窗口可视化，实现用户现场或者远程连接、监控、调试、配置设备。可广泛应用于智能楼宇、智能停车场、智能消防、安全出行、数据安全等行业，为设备的安全运行、监控提供有力支撑。

1.1 产品概述

      RTU数据集中采集器采用高性能高通CPU处理器，支持高频、浮点运算，开放式系统架构设计，支持二次开发；拥有4G ROM，2GRAM；支持本地化数据存储和处理，配置灵活的接口，支持4G全 通 络，超强WiFi性能，全工业化硬件设计。

产品包含多个型 ，各个型 版本及支持频段及如表 1-1所示：

表 1-1 版本与频段

产品	版本	地区	Category	频段
RTU数据集中采集器	CN	中国	Cat4	LTE FDD: B3, B8 LTE TDD: B34, B38, B39, B40, B41 GSM/GPRS/EDGE: 900/1800 MHz

1.2 基本规格

参数	描述
外观尺寸	(长*宽*高)：（261.3±0.6mm）*（192.9±0.6mm）*（42.1±0.6mm）
工作电压	18-24V宽压输入，典型24V
工作电流	≤2A
制式频段	GSM: 900/1800MHz CDMA 1x: BC0 TD_SCDMA: B34/B39 UMTS: B1/B8 FDD-LTE: B1/B3/B5/B8 TDD-LTE: B38/B39/B40/B41 EV-DO:BC0 WiFi: 2.4G
传输协议	TCP、UDP、MQTT、FTP/FTPS、HTTP/HTTP(S)、SSL、TLS)
Wi-Fi	IEEE802.11b/g/n
LED指示灯	4路LED指示灯：电源指示灯、来电信息指示灯、 路指示灯、唤醒指示灯
接口标准	电源输入/输出：3.81mm接线端子 RS485/AI/DI:3.81mm接线端子 4路继电器：3.81mm接线端子 USB串口: Micro-USB连接器 口：以太 RJ45连接器带灯
环境参数	工作温度：-20°C ~ +55°C 存储温度：-30°C ~ +75°C 工作湿度：10%RH～90%RH (无凝结)

2 . 产品功能

2.1 产品外观

RTU数据集中采集器外壳采用金属机箱设计方式，导轨和螺丝两种安装方式。

图 2-1 实物图

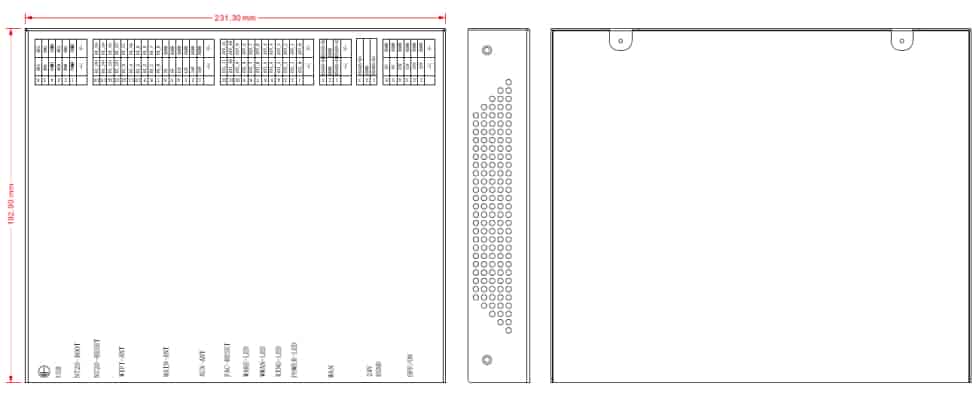

图 2-2 尺寸图

2.2 关键属性

l 串口：3路RS485串口

l 通讯方式：内置4G、wifi以及以太 络连接功能

l  口：包含一个RJ45以太 接口

l 电源：18~24VDC宽压输入，防反接设计

l 安装方式：导轨卡扣、4个固定螺丝

l 静电防护：外壳上有接地螺丝，接触±4KV，空气±8KV

l 3路输出电压：24V、12V、5V稳压输出

l 接口丰富：12路AI、16路DI、4路继电器

2.3 主要功能

l 设备数据存储

可以本地保存设备的运行状态、设备信息数据。

l 远程监控

设备数据可通过无线或有线的方式传输到云端做处理，移动端/PC端可以通过云服务器实现设备的远程监控。

l 3路电源输出

18-24V宽压输入，预留出5V、12V、24V稳压输出，方便给外围设备供电。

l 金属机身

产品采用全金属外壳，工业级生产要求，提高产品的可靠性、抗撞击性能。

3. SMA天线

3.1 天线示意图

RTU数据集中采集器产品包含3根SMA天线：Wi-Fi、4G主天线、4G分集天线。



 3.2 天线说明

AUX_ANT	4G分集天线
MAN_ANT	4G主天线
WIFI_ANT	Wi-Fi天线

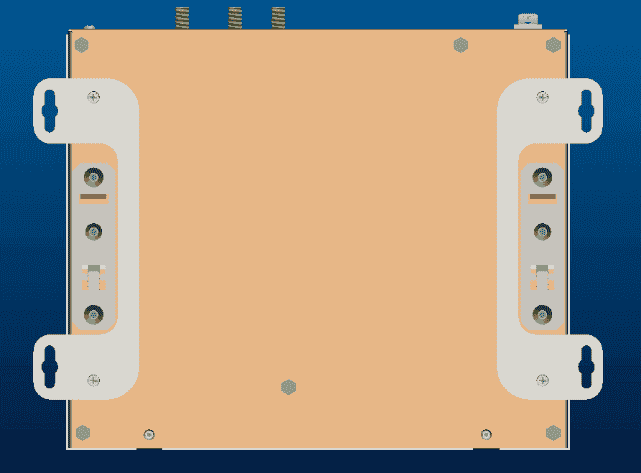

4.  安装方式

4.1 导轨安装
