Moldex3D模流分析之如何将 Feb 档案 (InPack) 转换为 mfe 档案 (Mesh)

步骤 1：在 InPack 中建立 feb

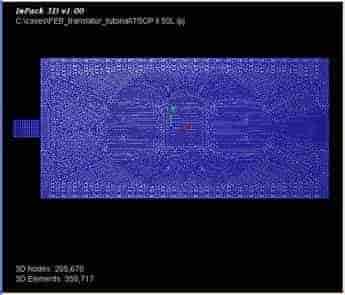

1.下列显示在 InPack 建立的图表。如果您要新增流道系统、金线或导线架信息，不需要在此时设定。您必须将档案汇出至 moldex3d Mesh 以建立流道系统模型。

2.完成模穴 格后，将标签由「预处理器」(Pre Processor) 切换到 「模具充填分析」(Mold Filling Analysis)。

3.在「模具充填分析」(Mold Filling Analysis) 子选单中，会在第二步中出现导出 feb 档案的功能。

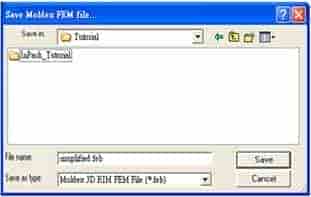

4.略过步骤 1 并单击 Export Moldex FEM File (*.feb)  以汇出 格。

在 Moldex3D Mesh 新增流道

1.单击 Moldex3D Mesh 及「汇入实体模型」 。

2.顺利汇入 格并显示于 Moldex3D Mesh 中。

3.使用 Moldex3D Mesh 工具建立流道系统。

4.在 InPack 中，浇口建模为可选项目。如果浇口以建模，入口会在 Moldex3D Mesh 视为进浇点。请确保在建立流道系统后重设进浇点。Moldex3D 不支持大部分的 InPack 组件 (例如芯片、胶带、导线架等)。所以可以忽略 Moldex3D Mesh 中所有的实体属性。

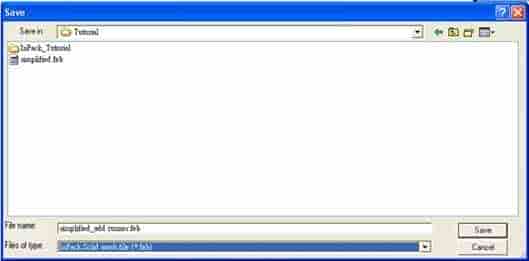

5.完成流道建模后，选取 格模型并将 格导出为 feb 檔。

注意：

导出 feb 文件前，应检查自由表面及实体交叉部分。

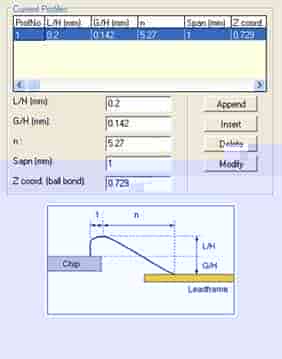

新增金线/导线架信息

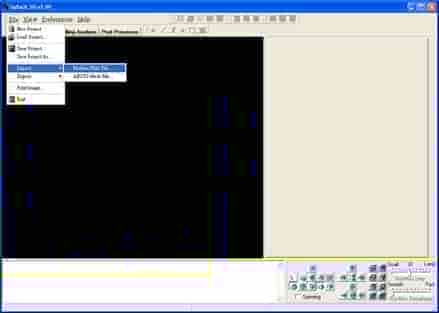

1.启动 InPack 并选取 [档案] (File)?[汇入] (Import)? (Moldex FEM File)。

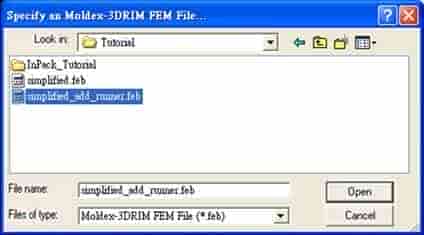

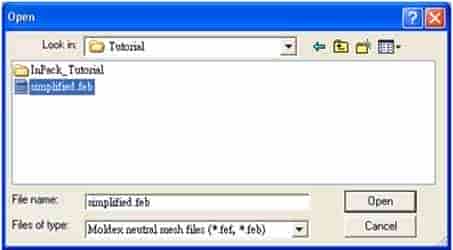

2.在浏览器中指定修改的 feb 檔。

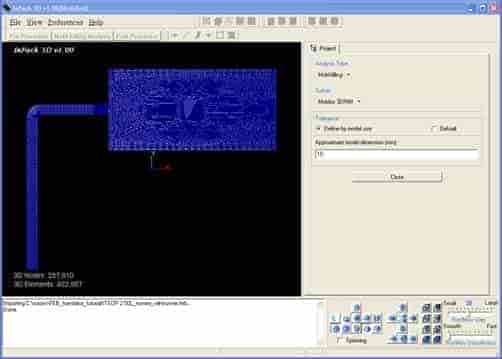

3.成功读取 feb 檔。

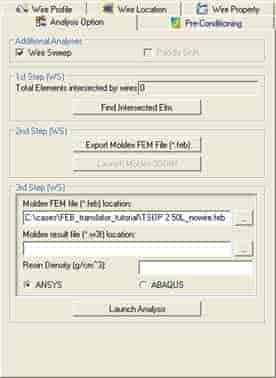

5.在 Mold Filling Analysis 的子选单中，单击 [寻找交叉 Elm] (Find Intersected Elm)。(在步骤 1 中) 搜寻金线参照元素。

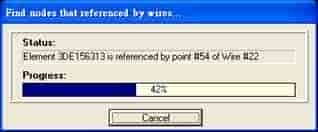

6.状态栏会显示金线搜寻进阶项目。

7.金线元素的寻找结果会显示于下图中。

为 Moldex3D RIM 建立具有金线/导线架信息的 feb 文件

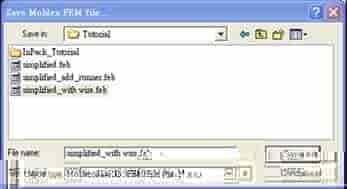

1.搜寻金线元素后，单击 Export Moldex FEM File (*.feb) 以建立 feb 檔。

2.单击 [新建 格] (New Mesh) 并在 Moldex3D RIM 中读取 feb 檔。此 格模型包含了金线信息。一旦完成模拟，即会建立 wsi 档案供金线偏移分析。
