ThinkDesign2020版新功能一览

全混合建模
钣金
全局建模和区域建模
装配
曲面
实体和特征
细分实体
不同版本共存
通用软件改进和更好的可靠性

01 — 全混合建模 ThinkDesign 2020.1为全混合动力车型提供了一些增强功能。增强的命令

合并格

拆分格

用曲线分割格

拔模分析

删减格

侧影轮廓曲线

斑马条纹

新命令

向格添加法线

“选项/属性”对话框中的增强功能

图形类别中的增强功能

增强的命令

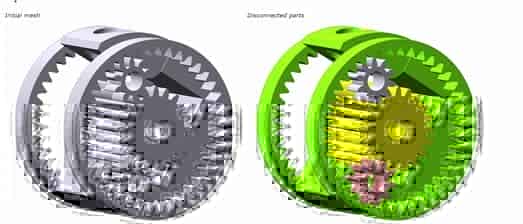

合并格命令（修改? 格?合并） 此命令用于通过闭合窄间隙来修复格，已发展为更好的性能和可用性。用户界面更改：修改格的预览。显示连续控制操作的最小缝距。 拆分格命令（插入? 格?拆分） 此命令的新选项允许将格分割为所有断开连接的壳，或仅提取选定的壳。

“使用曲线分割格”命令（修改“使用曲线分割格”） 该命令已得到改进，通过消除限制来管理更多的案例：使用ThinkDesign 2020.1，限制曲线可以相交。

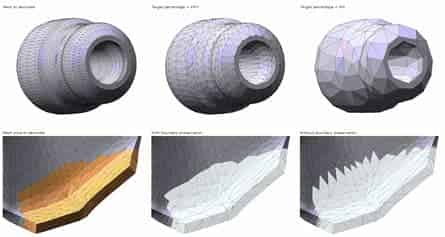

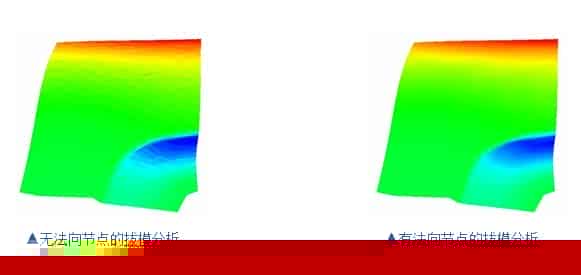

拔模分析命令（工具?信息?分析?拔模分析） 拔模分析可用于格实体。 删减格命令（修改? 格?删减） 此命令用于简化格，同时保持总体形状，已发展为更好的性能、可用性和集成。用户界面更改：改进了格区域的选择机制。修改格的预览。基于目标百分比实时更新预览的改进算法控制。全命令模式。

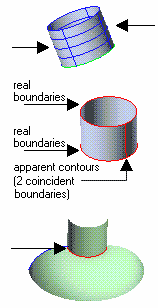

侧影轮廓曲线命令（插入?曲线?侧影轮廓） ThinkDesign 2020.1允许在格实体上创建轮廓、高光和等光曲线类型。改进的侧影轮廓算法需要格节点的法线，这些法线可以使用“将法线添加到格”命令预先计算。

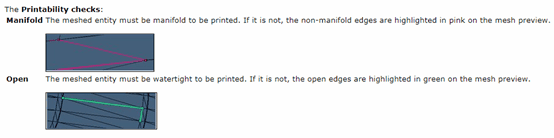

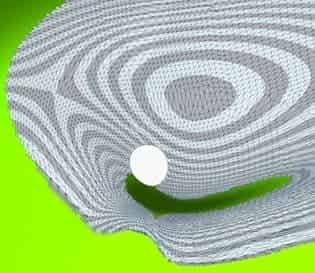

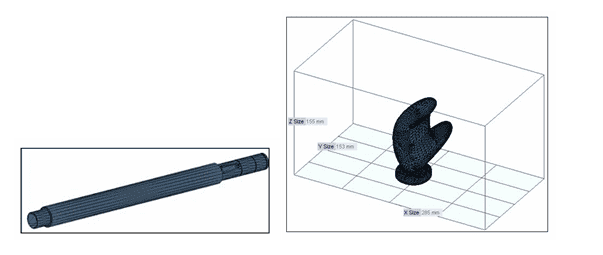

斑马命令（工具?信息?斑马） Zebra命令现在可以在以下命令中处理格预览：三维打印

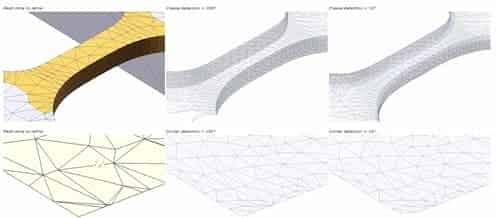

拆分格优化格

修复格

缝合格偏移格

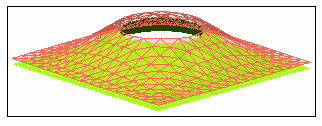

测量数据识别适应测量数据 在格区域上删除格以显示其斑马的预览

新命令

向格添加法线命令（修改? 格?添加法线） 此命令使用户能够计算格节点的法线并将其设置为格节点。计算节点的法线有多种应用，其中包括格草图分析的平滑着色。

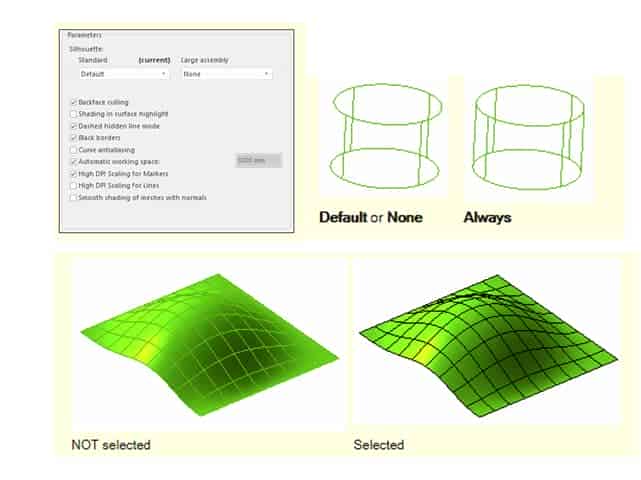

选项/属性对话框中的增强功能 图形类别中的增强功能引入了新的复选框“使用法线对格进行平滑着色”。选中时，将启用三角形格上的平滑着色。未选中时，三角形格上的着色为平面。请注意，对于没有节点法线的三角形格，即使选中该复选框，着色也是平坦的。

—

金属薄板

ThinkDesign 2020.1提供了新的弯板连接命令。 弯板连接命令（插入?钣金?弯板连接） 此命令用于在两个钣金实体之间创建带折弯的并集。

—

全局建模和区域建模

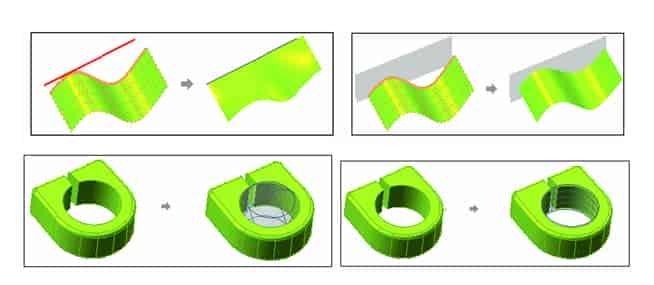

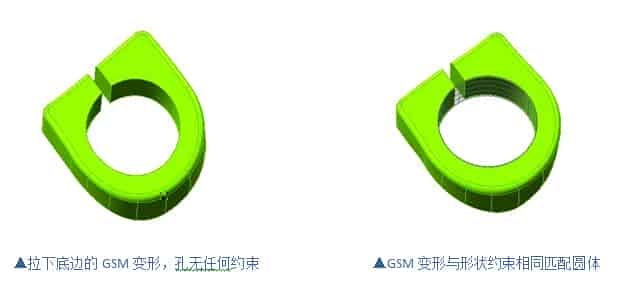

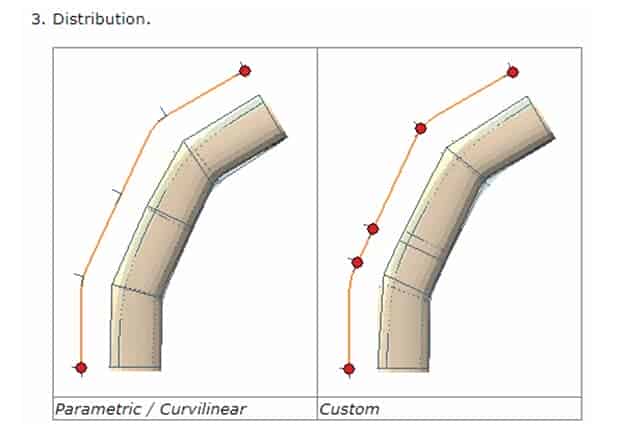

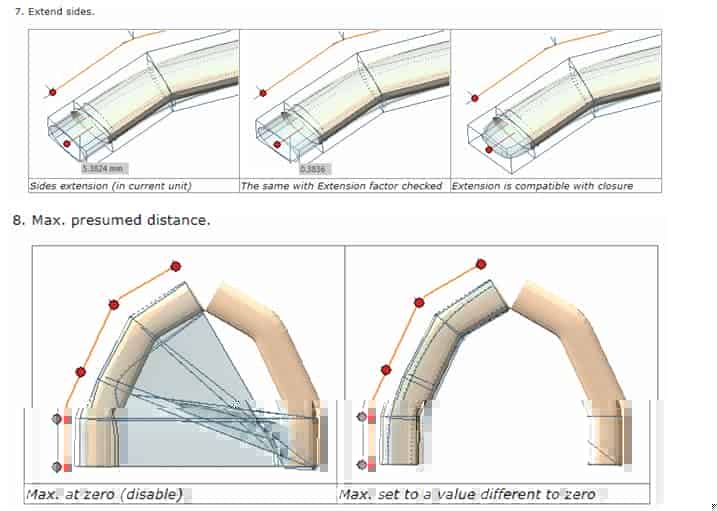

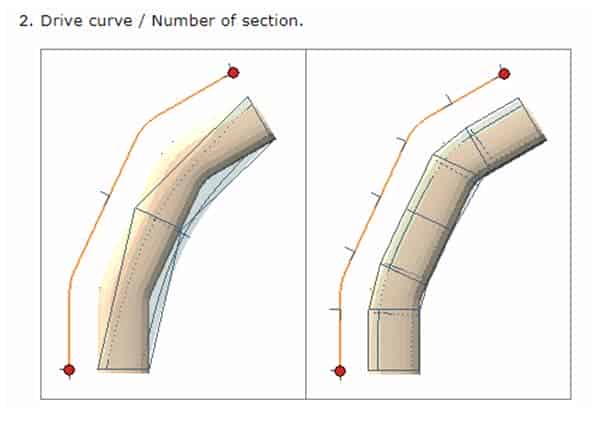

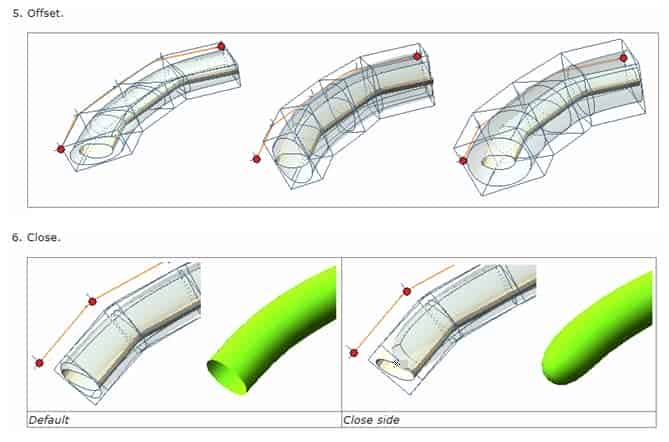

ThinkDesign 2020.1通过提供目标形状约束，提供了GSM高级和区域建模命令的许多增强功能。形状约束组根据初始形状（曲线或点）和目标形状（球体、圆柱体、平面、直线、圆…）定义形状修改。形状约束选项定义计算形状并将其用作匹配约束的条件（未知、部分已知或完全已知）。特别是定义约束（当然，在任何其他现有的保存，匹配的），其中确切的目标位置是未知的，但目标形状是理想的（匹配一个球体，圆柱体，…）仍然没有限制这个形状的完整定义。部分定义目标形状可以减少全局变形的约束，从而提供更好的结果。对于新的“刚性运动”约束也是如此，在该约束中，初始形状（曲线或点）仅允许以刚性运动（仅平移+旋转）在全局变形中移动，即保留组的形状，但允许移动。
