Simcenter Testlab Scope软件操作教程二：加载测量模板

适用版本：Scope APP 2021

在上一篇关于Simcenter Testlab Scope软件的文章中，我们系统的讲述了如何启动软件及PC连接的操作方法，下面我们可以设置软件开始测量了吗？Wait a moment，在正式采集之前我们一般都需要设置好测量的模板，比如传感器灵敏度等等，那么如何使用定义的模板或者怎么调用呢？下面就针对如何使用或者选择测量模板进行展开说明，篇幅有限，关于测量模板的详细定义我们放在下一篇文章中进行说明，请持续关注！

重要提示：本软件操作教程主要基于Scope APP 2021版本的官方说明文档编制，其他旧版本软件操作步骤大致相当，请结合具体软件版本使用，如遇技术问题可评论留言或联系我司售后技术人员。

测量模板页面说明

测量模板是启动Simcenter Testlab Scope应用程序时显示的第一页。从“测量模板”页面，您可以快速进入应用程序的测量选项，以使用选定的测量配置开始执行记录。也可以快速访问带有记录的列表，这些记录存储在SD卡中，以供进一步分析。测量模板页面的元素如下所示:

模板TEMPLATES页面：显示带有存储在Simcenter SCADAS XS设备的机身内存中的测量模板的列表。

运行RUNS页面：切换到带有存储在SD卡上的测量文件的列表。

测量MEASURE按钮：点击“测量”按钮将使用所选的测量模板直接开始数据范围/记录（取决于用户首选项）。

新增NEW：允许创建新的测量配置并定义测量设置（全局测量参数或特定通道参数）。

管理MANAGE：打开列出所有测量模板的页面，并允许从SD卡中删除一个或多个模板。您还可以保存模板并将其从SD卡导出到Simcenter SCADS XS设备的闪存（Flash Memory）

选项菜单（左右两侧）：打开一个菜单，其中右侧包含两个选项（连接到Connect to，和选择视图Select Views）开始模式，标签Start mode, label。

模板概述：快速概述所选测量模板的主要设置（激活通道的数量和类型，触发设置以及用于创建模板的应用程序）。在“测量模板”页面中，双击击系统的“后退”按钮将退出Simcenter Testlab Scope应用程序。

加载测量模板

为了加载测量模板，它应该存在于Simcenter SCADAS XS设备的闪存中首次启动该应用程序时，将显示一个窗口，指示闪存中没有可用的模板。您可以继续将测量模板从SD卡传输到Simcenter SCADAS XS设备的闪存。

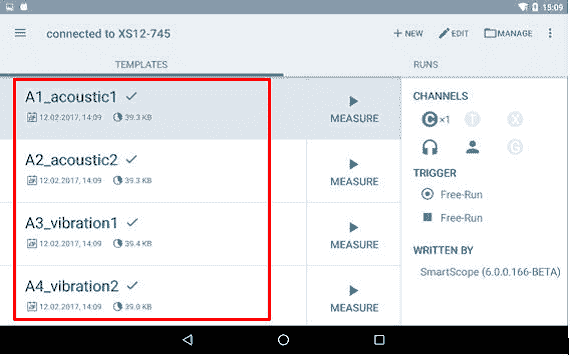

在“测量模板”页面中可以看到测量配置列表，以及有关其创建数据和时间，其最新修改日期和时间及其大小的信息。

测量模板页面中提供了一个面板，其中概述了所选模板的设置，如以下示例所示：

通道信息：已激活通道的类型和数量

模板中已激活3个ADC通道

模板中激活了一个转速通道

模板中激活了10个CAN/OBD2通道

在模板中激活耳机通道

在模板中激活数字人工头通道-HMS

在模板中激活了GPS通道

TRIGGER触发器信息：关于启动/停止触发器的设置

在测速通道T1的正斜率上定义的启动触发器

在测速通道T1的正斜率上定义的停止触发

有关模板源的信息：用于创建模板的应用程序

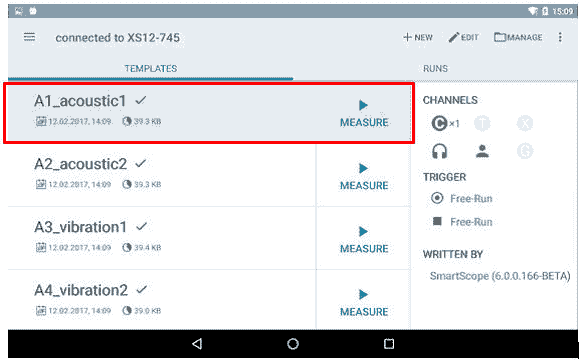

可以通过点击配置名称来加载配置。如果配置文件加大将显示加载进度将由“Selecting Templates选择模板”消息指示。

加载的（活动）配置将在列表中突出显示。

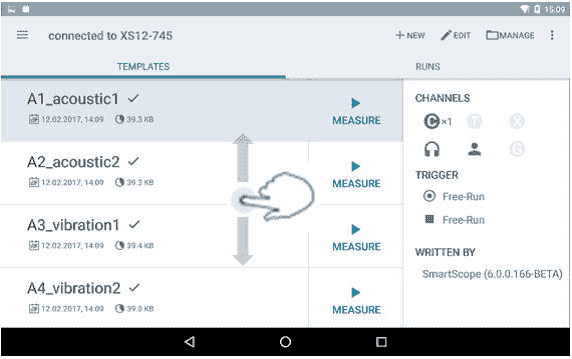

如果配置数量大于平板电脑显示屏可容纳的数量，则可以通过向下滑动列表来访问不可见的配置，只能加载与连接的Simcenter SCADAS XS前端兼容的配置。

启动Simcenter Testlab Scope应用程序后，默认情况下将加载以前使用的配置。

注意：如果在完全独立模式下使用Simcenter SCADAS XS前端（不受Tablet应用程序控制），则默认情况下，将按字母顺序在SD卡上加载第一个测量配置。在这种情况下，将不会使用存储在闪存中的测量配置。

新建模板选项

Testlab Scope应用程序无需使用Simcenter Testlab或Simcenter Testxpress，即可创建新的测量配置。在模板页面上点击NEW新建后，可以直接在平板电脑上定义新的测量设置。

将显示一个新页面，允许您定义采集通道的设置和您的采集的全局设置。

注意：在进行设置定义之前，请仔细阅读“安全警告”，并确保您对说明有完整而清晰的理解。

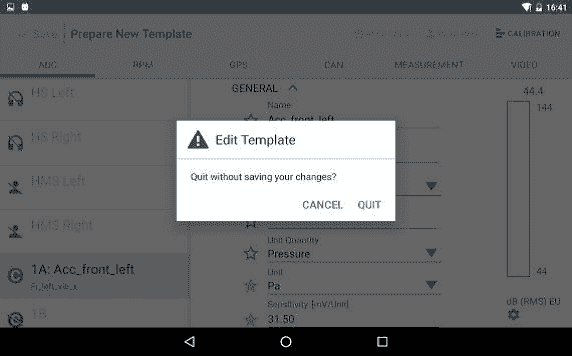

如果要取消创建新配置，只需点击平板系统的“后退”按钮并确认显示的通知。

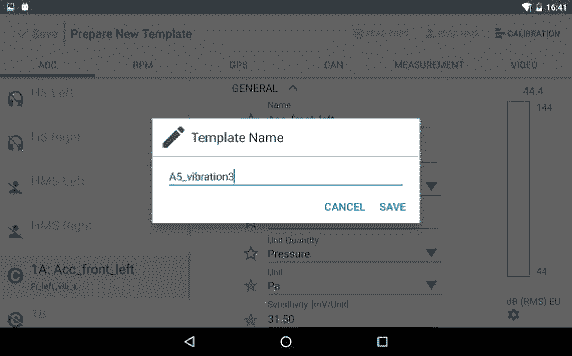

创建新的测量模板后，它将保存在Simcenter SCADAS XS设备的闪存中，并将显示在带有测量配置的列表中。

进入新页面将提供对以下测量设置的访问：

ADC通道设置：可视化并更改ADC通道的特定设置，可以在ADC通道中找到详细信息

RPM通道设置：可视化并更改Tacho通道的特定设置，可以在RPM通道中找到详细信息。

GPS通道设置：可视化并更改GPS通道的特定设置，可以在GPS通道中找到详细信息。

CAN通道设置：可视化并更改CAN通道的特定设置，可以在CAN通道中找到详细信息

视频设置：在测量期间激活平板电脑的后置或前置摄像头以记录视频，在视频设置中可以找到详细信息
