软件基本介绍
工程常见文件后缀
- .PrjPcb
- .SchDoc
- .SchLib
- .PcbDoc
- .PcbLib
基本设置
系统设置
原理图设置
两线交叉时需要注意这两项。
原理图中元器件走线的大小、颜色可随意修改，看着舒服就行，因为最后打印板子要看PCB图。
PCB设置
点亮选项，这样方便后期修改。
原件的。
库的创建
原理图库— .SchLib
为原理图.SchDoc文件服务：官方库、自建库。
-
创建
每个库里都可以存放很多元器件，这里在此库中新建了一个NE5532元器件。
封装库— .PcbLib
和是一一对应的。
注意：尺寸mil、mm，可进行切换。
- 创建
画的封装时自行百度，找到如下所示PCB图最好。
- 添加库
同原理图库一样。
PCB设计规则
设计->规则，分为这么多规则。
如果不符合规则就会 错。
画线一定要是那个带 络属性的。
PCB布线规则
铺铜

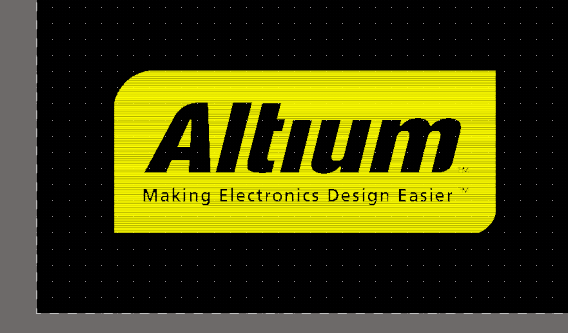

给PCB板添加logo
准备脚本：
分享的文件：百度链接 提取码：lo8o
参考博文：PCB添加Logo图标
1、运行脚本
文件 -> 运行脚本 -> 浏览 -> 文件 -> 选中下载的
3、将丝印层复制到自己想放的地方。
常用命令
1、器件放到底层：
- 按住器件按L
- 调整器件属性位于哪层
2、切换单位
- 按键Q
3、切板子
- 定义板子形状：P+L（放置>线条）、选中、D+S+D（设计>板子形状>按照选择对象定义）
- 开槽：P+U（放置>圆弧）、选中、T+V+B（工具>转换>从选择的元素创建板剪切）、D+S+C（设计>板子形状>定义板剪切）
4、过孔
- 直接画一个过孔
- 画线时按“+”
5、调整线拐弯角度
- 按”空格“
6、PCB 格/点切换
- 按ctrl+G
7、画信 线
- 按ctrl+W
8、消除PCB规则警告
- 按T+M
9、调出尺子测量
- 调用：按R+M(ctrl+M)
- 消除：按shift+C
10、划选多条线
- 按S+L（线选）、S+I（框选）
11、将Machine1层转为Keep-out层
- 按T+V（工具+转换）+选中keep-out。
12、点亮鼠标触碰的 络
- 按住shift
13、3D图调整
- 反转：ctrl+F
- 回正：按 0
- 90转：按 9
