1 定义
系统流程图是概括地描绘物理系统的而传统工具。
2 基本思想
用图形符 以黑盒形式描绘组成系统的每个部件。表达数据在系统各部件之间流动的情况。忽略数据加工处理的控制过程。
3 符
4 实例

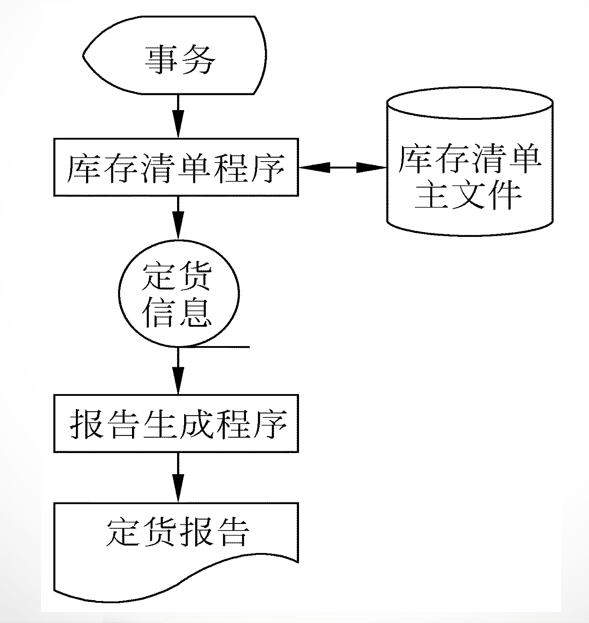

某装配厂有一座存放零件的仓库，仓库中现有的各种零件的数量以及每种零件库存量临界值等数据记录在库存清单主文件中。当仓库中零件数量有变化时，及时修改库存清单主文件，如果零件的库存量少于它的库存临界值，则 告给采购部门以便订货，规定每天向采购部门送一次订货 告。
