硬件：cpu 1214C
目的：测试PTP自由口通信
软件：Portal V14SP1
1.硬件组态
插入PLC，CM1241(RS232）模块
记录下其硬件标识符
上图为CM1241(RS232）模块的DB9接口引脚定义，RS232为全双工通信
根据通信伙伴侧的引脚分布来选择23口直连或者23口交叉线缆
PLC侧的RxD引脚需要连接至通信伙伴的TxD引脚
PLC侧的TxD引脚需要连接至通信伙伴的RxD引脚
3.程序编写
新建DB块，创建用于存放发送和接收数据的变量
sendMessageString：存放用于发送的字符串
sendMessageArray：将用于发送的字符串转换成字符数组，便于发送
receiveMessageArray：存放接收到的 文
| 引脚 | 定义 |
|---|---|
| PORT | 填入RS232模块的硬件标识符 |
| Send_P2P BUFFER | 填入用于发送的数据 |
| Receive_P2P BUFFER | 填入用于存放接收到的数据的变量 |
4.监控测试
使用hyperterminal超级终端软件来与PLC进行通信测试
将RS232模块的DB9接口，通过USB转RS232电缆与计算机连接起来
打开hyperterminal软件，选择对应的COM口，将参数设置成与PLC侧一致

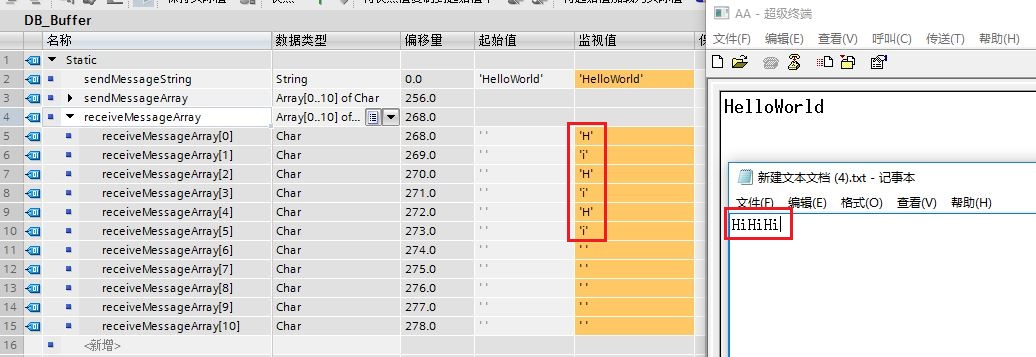

在计算机中新建一个TXT文档，文档中输入”HiHiHi”，选择hyperterminal软件的传送功能，将文档传送至PLC，观察PLC中receiveMessageArray数组的变化
