matlab中画灯笼,matlab绘制三维曲面弹性模量极图

现在基本能实现了。通过组合我前面给的那两个简单图像就行。

首先，将8 楼图形绕z轴旋转一下，然后与12楼中的立方体叠加就行，注意调整一下相对比例。

r=1./(sin(theta).^4.*(sin(phi).^4+cos(phi).^4)+cos(theta).^4).^(1/4)+2.5*(sin(theta).^2.*cos(theta).*cos(2*phi+pi/2)).^2;复制代码


Ni1

2012-7-15 15:31 上传

此时，凹陷变完美地变为内球面了。同样，这里也存在一点不足，那就是内陷球面所占范围太大，以至于各个顶角不太丰满，偏瘦。

至此，我们已经找到两种方法来实现楼主的图形了。然后我们可以变动相关参数，实现楼主给出附图中铜或者锌对应的图像了。

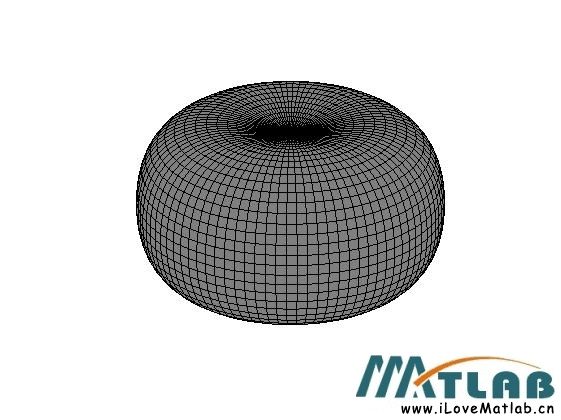

r=1./(1+cos(theta).^4); %锌对应的弹性模量图复制代码


Zn

2012-7-15 16:19 上传

我们甚至能自己改造参数，做出许多其他图案，比如

r=1./(sin(theta).^4.*(sin(phi).^2+cos(phi).^2)+cos(theta).^2).^(1/2); %灯笼

r=-1./(1+cos(theta).*sin(theta)); %陀螺

r=1./(1+cos(theta).*sin(theta)); %莫斯科标志建筑的圆屋顶

r=1./(2+sin(3*theta).*sin(theta)); %小时候玩的滚轮玩具

r=1./(0.8+sin(2*theta).*sin(theta)); %清朝官员的帽子复制代码——————————————————–

至于楼主所给图像中的坐标架，这比较容易，线型加粗就行了。
