软件分析建模基础

文章目录

• 1.课程简介
• 2.模型
• 3.计算机软件系统模型
• 4.软件分析建模的主要内容和平台
• • 4.1 主要内容
• 5. 模型分类
• • 1. 需求类
  • • （1）需求模型（RQM）
    • （2）业务流程模型（BPM）
    • （3）数据迁移模型（信息流模型 DMM）
  • 2.数据结构类
  • • （1）概念数据模型（CDM）
    • （2）物理数据模型（PDM）
    • （3）XML模型

1.课程简介

??课程的主要内容是在软件开发中如何建立各类模型，主要有：需求模型、业务流程模型、数据模型和应用程序模型

2.模型

??模型是现实系统的简化,它是抓住现实系统的重要（主要）方面而忽略次要方面的一种抽象。建模是理解、分析、开发或改造现实系统的一种手段。模型反应现实系统，但又不等于现实系统。

5. 模型分类

??软件开发大致分为了3部分，那么这3部分的工作就产生了对应的一类模型。

（2）业务流程模型（BPM）

??业务流程模型分为两种：系统流程模型（图），功能流程模型（图）。

??1）系统流程模型：把系统的基本过程勾画出来

（3）数据迁移模型（信息流模型 DMM）

??在软件设计过程中，会产生大量的模型，这些模型之间都存在着各种关系，数据移动模型用来表达模型之间的信息流动关系。

??还支持一下功能：

（1）概念数据模型（CDM）

??基于E-R 理论建立的第一个模型：概念数据模型
??补充：若是涉及两个主体（或者多对多的事情），要放在第三方中。牵扯到两个主体一定是多对多的。

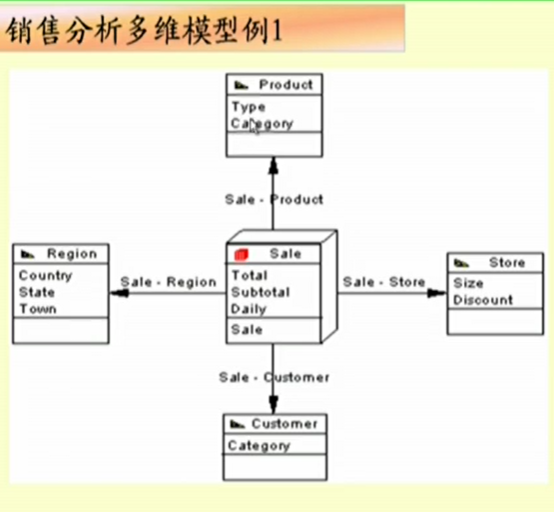

??其实就是把产生的数据进行分析，比如说分析销售数据，这个产品的销量如何。

（3）XML模型

??XML 是HTML 的扩展，XML 模型有3种：DTD、XSD、XDR。通过建立的模型生成代码。
