【必看】分享几个PADS软件的小技巧

分享几个PADS软件的小技巧，帮助我们更好的设计原理图和PCB。

文章目录

• • 1、新建SHEET页无法复制粘贴问题
  • 2、走线显示很细问题
  • 3、摆件微调注意事项
  • 4、ECO注意事项
  • 5、PCB中元器件丝印快速居中

1、新建SHEET页无法复制粘贴问题

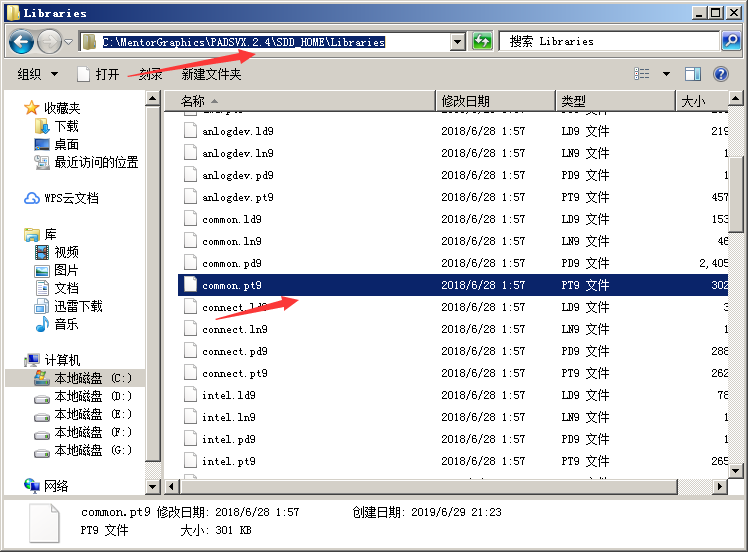

PADS Logic中新建SHEET页，无法进行复制粘贴，需要查看library中有没有common这个库文件，没有需要添加，一般在PADS软件的安装目录下。

2、走线显示很细问题

在走线时，发现已经设置了线宽，但是走出来的线很细，需要看一下当前的设计单位，将mil改为mm，可以利用快捷指令umm。

另一个需要将Minimum display设置为0.001或者0，指的是最小显示线宽
