在Cortex-M3里，对于GPIO的配置种类有8种之多：
（1）GPIO_Mode_AIN 模拟输入
（2）GPIO_Mode_IN_FLOATING 浮空输入
（3）GPIO_Mode_IPD 下拉输入
（4）GPIO_Mode_IPU 上拉输入
（5）GPIO_Mode_Out_OD 开漏输出
（6）GPIO_Mode_Out_PP 推挽输出
（7）GPIO_Mode_AF_OD 复用开漏输出
（8）GPIO_Mode_AF_PP 复用推挽输出
对于刚入门的新手，我想这几个概念是必须得搞清楚的，平时接触的最多的也就是推挽输出、开漏输出、上拉输入这三种，但一直未曾对这些做过归纳。因此，在这里做一个总结：
推挽输出:可以输出高,低电平,连接数字器件; 推挽结构一般是指两个三极管分别受两互补信 的控制,总是在一个三极管导通的时候另一个截止。高低电平由IC的电源低定。
推挽电路是两个参数相同的三极管或MOSFET,以推挽方式存在于电路中,各负责正负半周的波形放大任务,电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小、效率高。输出既可以向负载灌电流，也可以从负载抽取电流。推拉式输出级既提高电路的负载能力，又提高开关速度。 详细理解：
该图中左边的便是推挽输出模式，其中比较器输出高电平时下面的PNP三极管截止，而上面NPN三极管导通，输出电平VS+；当比较器输出低电平时则恰恰相反，PNP三极管导通，输出和地相连，为低电平。右边的则可以理解为开漏输出形式，需要接上拉。

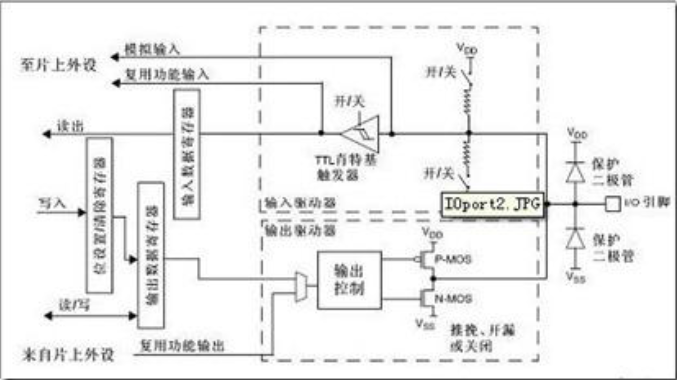

浮空输入：对于浮空输入，一直没找到很权威的解释，只好从以下图中去理解了
由于浮空输入一般多用于外部按键输入，结合图上的输入部分电路，我理解为浮空输入状态下，IO的电平状态是不确定的，完全由外部输入决定，如果在该引脚悬空的情况下，读取该端口的电平是不确定的。 上拉输入/下拉输入/模拟输入：这几个概念很好理解，从字面便能轻易读懂。
复用开漏输出、复用推挽输出：可以理解为GPIO口被用作第二功能时的配置情况（即并非作为通用IO口使用）
最后总结下使用情况： 在STM32中选用IO模式
（1） 浮空输入_IN_FLOATING ——浮空输入，可以做KEY识别，RX1 （2）带上拉输入_IPU——IO内部上拉电阻输入 （3）带下拉输入_IPD—— IO内部下拉电阻输入
（4） 模拟输入_AIN ——应用ADC模拟输入，或者低功耗下省电
（5）开漏输出_OUT_OD ——IO输出0接GND，IO输出1，悬空，需要外接上拉电阻，才能实现输出高电平。当输出为1时，IO口的状态由上拉电阻拉高电平，但由于是开漏输出模式，这样IO口也就可以由外部电路改变为低电平或不变。可以读IO输入电平变化，实现C51的IO双向功能 （6）推挽输出_OUT_PP ——IO输出0-接GND， IO输出1 -接VCC，读输入值是未知的 （7）复用功能的推挽输出_AF_PP ——片内外设功能（I2C的SCL,SDA）
（8）复用功能的开漏输出_AF_OD——片内外设功能（TX1,MOSI,MISO.SCK.SS） STM32设置实例：
（1）模拟I2C使用开漏输出_OUT_OD，接上拉电阻，能够正确输出0和1；读值时先GPIO_SetBits(GPIOB, GPIO_Pin_0)；拉高，然后可以读IO的值；使用GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_0)；
（2）如果是无上拉电阻，IO默认是高电平；需要读取IO的值，可以使用带上拉输入_IPU和浮空输入_IN_FLOATING和开漏输出_OUT_OD；
通常有5种方式使用某个引脚功能，它们的配置方式如下：
1）作为普通GPIO输入：根据需要配置该引脚为浮空输入、带弱上拉输入或带弱下拉输入，同时不要使能该引脚对应的所有复用功能模块。
2）作为普通GPIO输出：根据需要配置该引脚为推挽输出或开漏输出，同时不要使能该引脚对应的所有复用功能模块。
3）作为普通模拟输入：配置该引脚为模拟输入模式，同时不要使能该引脚对应的所有复用功能模块。 4）作为内置外设的输入：根据需要配置该引脚为浮空输入、带弱上拉输入或带弱下拉输入，同时使能该引脚对应的某个复用功能模块。
5）作为内置外设的输出：根据需要配置该引脚为复用推挽输出或复用开漏输出，同时使能该引脚对应的所有复用功能模块。
注意如果有多个复用功能模块对应同一个引脚，只能使能其中之一，其它模块保持非使能状态。 stm32复位后,IO端口处于输入浮空状态. JTAG引脚复位以后,处于上拉或者下拉状态.
所有IO端口都具有外部中断能力,端口必须配置成输入模式,才能使用外部中断功能.
IO端口复用功能配置:
对于复用功能输入,端口可以配置成任意输入模式或者复用功能输出模式. 对于复用功能输出,端口必须配置成复用功能输出 对于双向复用功能,端口必须配置成复用功能输出
stm32的部分IO端口的复用功能可以重新映射成另外的复用功能.
stm32具有GPIO锁定机制,即锁定GPIO配置,下次复位前不能再修改.
当LSE振荡器关闭时,OSC32_IN和OSC32_OUT可以用作通用IO PC14和PC15.
当进入待机模式或者备份域由Vbat供电,PC14,PC15功能丢失,该两个IO口线设置为模拟输入功能.
OSC_IN和OSC_OUT可以重新映射为GPIO PD0,PD1.
注意PD0,PD1用于输出地时候仅能用于50MHz输出模式.
注意:PC13,PC14,PC15只能用于2MHz的输出模式,,最多只能带30pf的负载,并且同时只能使用一个引脚!
