【软件工程】实验七：建立功能模型–自行车租赁管理系统

趁五一小长假休息，将之前做的一些实验放在博客里。

实验七 建立功能模型

阅读有关“自行车租赁管理系统”的说明，并完成任务1至任务5。

【说明】

系统管理员利用系统进行自行车清单维护和客户清单维护。自行车清单含有所有自行车的详细信息，包括编 、类型、大小、品牌、型 、日租金、押金，专业型自行车还含有其它额外信息。客户清单含有所有顾客的详细信息，包括编 、姓名、地址、联系电话以及以往自行车租借信息。

接待员利用系统进行自行车信息查询、顾客信息维护、自行车发放处理和自行车返还处理。系统对每个租借事务，记录其开始日期、预估租期、顾客和租用的自行车，并且在返还自行车时，能便捷地列出相关租借事务的详细信息。系统允许一个顾客租借多辆自行车，每辆自行车的租期可以不同。对于一次同时租借多辆自行车，且租期相同的，只打印一张收据。当顾客返还自行车时，系统自动计算实际租用天数和租借费、以及去除押金后所须支付的额外金额，系统记录应付款总额和实际支付金额。系统跟踪每辆自行车的状态，如：在库、出借、修理。

下面是自行车发放的2个场景：

场景1

l 顾客A来到商店，选择一款山地自行车

l 接待员B发现这款山地自行车的编 是468

l 接待员B将该自行车编 输入系统

l 系统确认这是一款女士山地自行车，并显示日租金（30元）和押金（900元）

l 顾客A提出想租借一个星期

l 接待员B输入系统后，系统显示总费用为210元+900元=1110元

l 顾客A表示同意

l 接待员B输入顾客A的姓名、地址和联系电话

l 顾客A支付1110元

l 接待员B在系统中记录，系统打印出一张收据

l 顾客A同意一周内归还自行车

场景2

l 顾客C来到商店

l 他选择一款男士公路自行车

l 接待员B发现这款公路自行车的编 是658

l 接待员B将该自行车编 输入系统

l 系统确认这是一款男士公路自行车，并显示日租金（30元）和押金（800元）

l 顾客C觉得租金太高不租借了

【任务1】

寻找行为者（如：谁使用系统）。

答：

行为者1：系统管理员

行为者2：接待员

【任务2】

寻找用例（如：行为者希望系统提供什么功能）。

答：

（1）对系统管理员来说：

自行车清单维护、客户清单维护

（2）对接待员来说：

顾客信息维护、自行车信息查询、自行车发放处理、自行车返还处理、价格查询、费用计算、自行车状态管理

【任务3】

使用Microsoft Office Visio或其它工具绘制用例图。

【任务4】

分析用例间可能的《include》和《extend》关系，精化用例图。

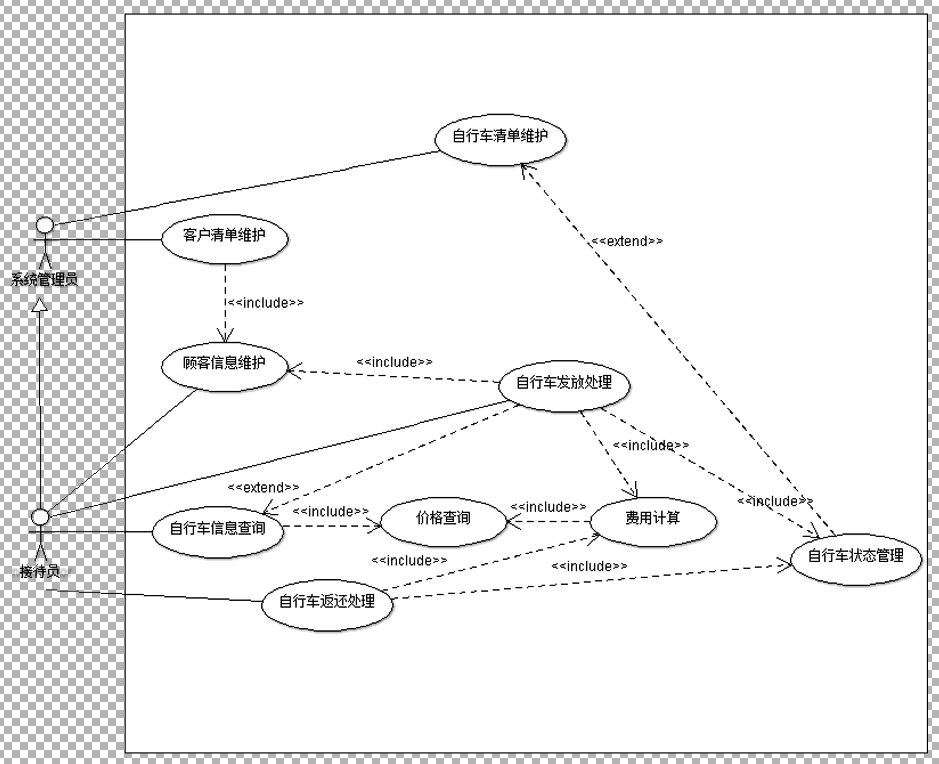

答：任务3，4如下图所示：

【任务5】

根据提供的2个场景，编写相关用例的描述文档。

答：

    发放场景：
