前言
1 RS232串行接口
1.1 RS232接口简介
RS232串行接口属于个人计算机(PC)及电信应用领域中最为成功的串行数据标准。它被定义为一种在低速率串行通信中增加通信距离的单端标准，是目前PC机与通信工业中应用最广泛的一种串行接口嗍。现在的Pc机一般至少有两个串行口COMI和COM2.新一代的汁算机主要以9引脚的D型接头接出所有的RS232通信信 及控制线(有的计算机的COM2仍为25引脚)。
1.2 RS232串口引脚说明(见表1)
表1引脚缩写功能说明
2 C语言串口通信软件实现
2.1测试中的硬件设备。
2.1.1单机测试方式
如果单机仅仅拥有一个RS232串口，可将RS232连接线的第2引脚(RD)与第3引脚(TD)短路，那么由第3引脚的输出信 就会被发送到第2引脚而送到同一串行端}1的输入缓冲区，即可将数据读入，进入测试过程。
如果单机拥有COMl和COM2口两个RS232串口，那么请选择1 3节表2中的串口连接方式，进入测试过程。
2.1.2近距离两台设备通信测试方式
如果要在两台PC计算机之间，一台嵌入式系统主控机和一台PC计算机之间，或者上位机和下位机之间进行串口通信，那么请选择1.3节表2中的RS232串口方式连接两台设备，进入测试过程。
2.1.3远距离两台通信测试方式
RS232标准规定，若不使用Modem，在码元畸变小于4%的情况下，Dte和DCE通信两端之间最大传输距离为15 m.若距离较远，须附加调制解调器(Modem)。其连接方式如图1所示。
图2数据通信的流程图
2.2.2 C语言函数具体实现串口通信软件过程
1)初始化串口函数。
参数说明：
ComPortAddr 串口端口地址(coMl口是03F8H COM2口是02F8H)
IntVectNum 中断处理 (一般选择0X0b)
Baud 波特率
Data 数据位
STop 停止位
Parity 奇偶校验位
void Init-COM(int ComPortAddr，unsigned char IntVectNum，im Baud，unsigned char Data，unsigned char Stop，unsigned char Parity)
{
unsigned char High，Low;
int f.
comportaddr=ComPortAddr;
intvectnum=IntVectNum;
CharslnBuf=0;Circln=0;CircOut=0;
/*set baud rate设置波特率*/
f=(Baud/100)：
f=1152/t;High=f/256;
Low=f-High*256;
outportb(ComPortAddr+3，0x80)；
outportb(ComPortAddr，LOW)；
outportb(ComPortAddr+l，High)；
/*set data bits，stop bits，and parity设置数据位。停止位。校验*/
Data=(Data-5)|((Stop-1)*4)；
if(Parity=2)Data=Data|0x18;
else if(Parity==1)Data=Data|0x8;
outportb(ComPortAddr+3，Data)；
/*set MCR(DTR，RTS=0，OUTl，OUT2=1)设置MODEM控制位*/
outportb(ComPortAddr+4，0xob)；
/*set input data ready interrupt mode设置输入数据中断模式*/
outportb(ComPortAddr+1，Ox01)；
/*set OC interrupt vector设置中断源*/
disable ()；
OldAsyncInt=getvect(IntVectNum)；
setvect(ImVectNum，AsyncInt)；
enable ()；
/*open interrupt打开中断*/
maskb=inp(Port8259+1)；
if(IntVectNum一0x0c)outport(Port8259+1，maskb&Oxef)；/*INT4*/
else outport(Port8259+1，maskb&0xf7)；/*INT3*/
}
2)握手信 控制。
该函数引入递归调用的方式，很好的解决了以往串口通信过程中，在握手信 方面选择发送指定特定字符(例如“样”)所带来的误传送问题，大大提高了串口通信的成功率。
void wait(char ch)
{
if(ReceiveChar(COM232)==ch)return;//确定对方已经成功接受或者发送，就返回空
else
{
SendChar(ch)；//把接受或者发送出去的字符重新发送；
wait(ch)； //递归调用，直到对方确定接受或者发送成功为止；
)
)
3)向串行口发送一个字符
该函数的思想是先申请占有中断，后进行发送数据通信；
int SendChar(unsigned char Char)
{
do
{
printf(“send waiting》》》》》》》》》n”)：
//在屏幕上提示用户正在等待中断进行。
}while((inportb(comportaddr+5)&0x20)==O)；//检查发送端数据线是否准备好
outportb(comportaddr，Char://发送数据到缓冲区
return(Char)；//返回发送完成的字符
}
4)从串行口接受一个字符
该函数的思想是先取得中断控制，后面进行接收数据通信；
int ReceiveChar(int port)
{
do{
printf(“receive waiting》》》》》》》》n”)；
∥在屏幕上提示用户正在等待中断进行。
}
while((inportb(eomportaddr+5)&0x01)==0)；//检查接收端数据线是否准备好
return(inportb(pONt)；//从接收数据缓冲区取数据
}
3 实例

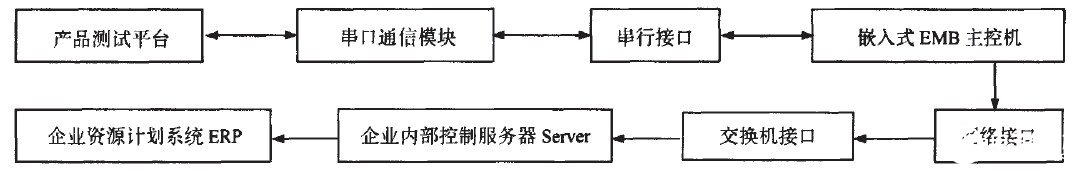

在企业产品测试平台和嵌入式控制系统之间，约定通信双方的协议相同，首先嵌入式EMB主控机通过串El把控制消息发送给产品测试平台，让产品测试平台根据发送来的指令进行相关操作：同时在产品测试平台上的测试结果信息，测试每个单项目的相关信息也通过串口传输数据到嵌入式EMB主控机；嵌入式EMB主控机把测试相关的有效信息进行整理后，通过 络上传到Server，Server把企业所有生产线的嵌入式EMB主控机发送来的信息进行整理和分析，在企业资源管理系统ERP上共享，让企业的高级管理人员实时监视企业生产的进行情况，大大提高企业的办公效率，其整体工作原理图如图3所示。
图3企业生产整体工作原理图
4结论
