文章目录
- 1、实验目的
- 2、实验设备
- 3、实验相关电路图
- 4、实验相关寄存器
- 5、源码分析
- 6、实验现象
1、实验目的
1）通过实验掌握 CC2530 芯片 GPIO 的配置方法
2）掌握 HC-SR501 人体红外传感器的使用
2、实验设备
硬件：1、PC机一台；2、ZigBee(CC2530)（底板、核心板、仿真器、USB 线）开发板一套；
???3、继电器模块一个
软件：Windows 10系统，IAR for 8051 集成开发环境，串口调试助手
3、实验相关电路图

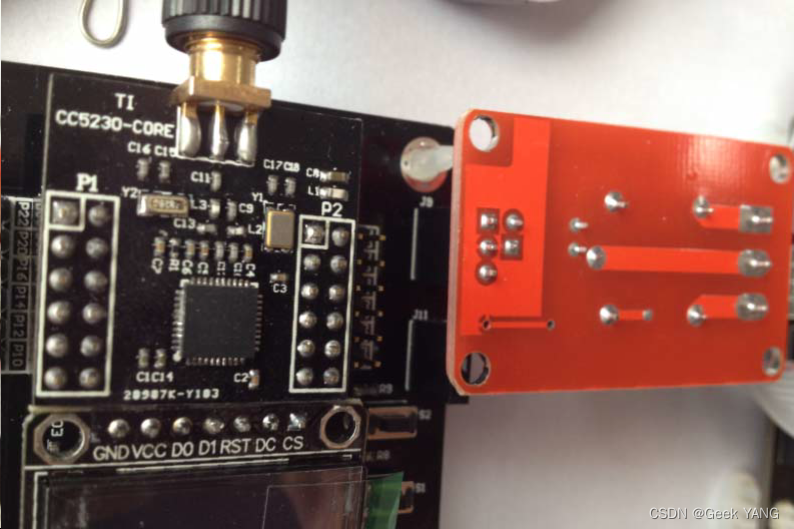

??1 路继电器模块，低电平触发，上面写有 5V 或者 3V，购买时请选 5V 或者 3V 的继电器，买图
片中的也可正常使用。
??接线方式：
??1、VCC:接电源正极（5V）
??2、GND:接电源负极
