运行后效果图：

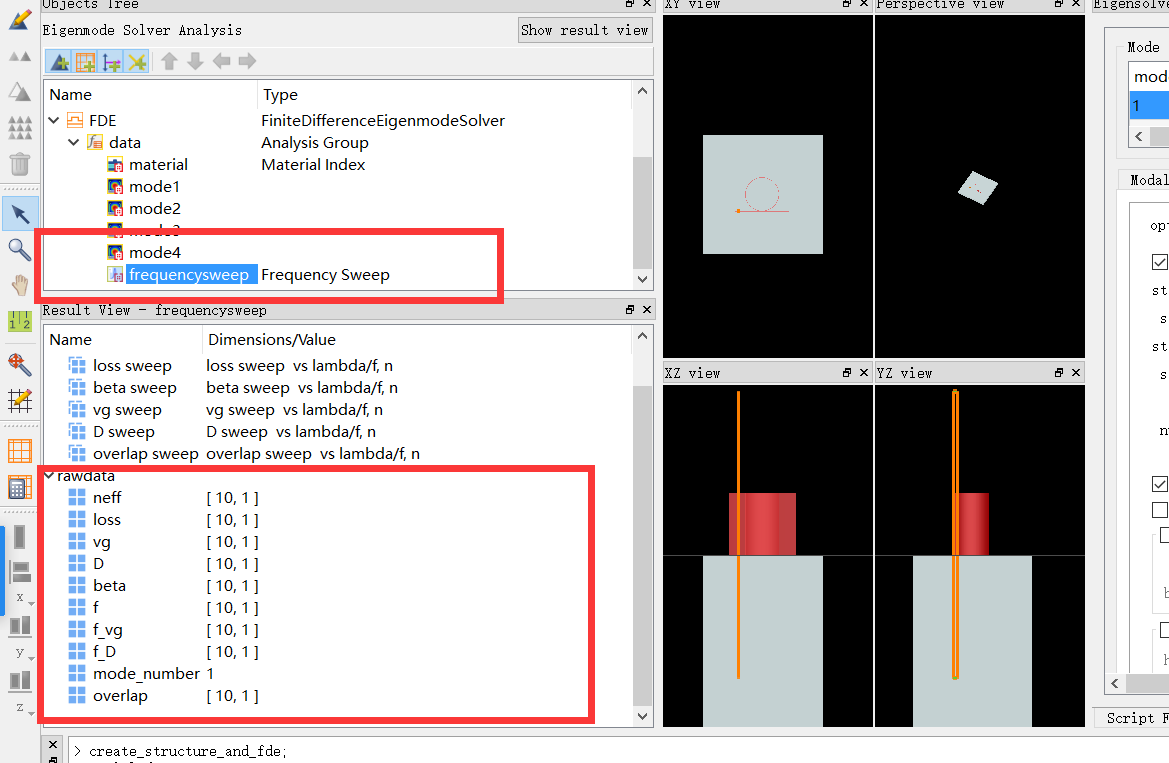

图5 问题：频率扫描得到的原始数据是这些，群折射率怎么从原始数据算过去不知道答案，所以不能在脚本里得到群折射率。
步骤3 根据材料群折射率修改中间那个圆的半径
ng就是在1.55处群折射率，依靠观察图得知。FSR自由谱区间5nm就是625G.
rid是圆的半径。
计算耦合长度Lcop
n是取模式1的n和模式2的n，在步骤2的find mode处得到。
耦合长度远小于圆半径，忽略这个的设置。
步骤4 添加varFDTD区域，添加光源，添加监视器（频率、power、time等），然后运行仿真。
位置可以手动拖拽图中的箭头。
步骤5 仿真结束，查看滤波效果。
注意点：
1、问题。不知道ng怎么由那一堆原始数据得到；
2、问题。fde的ng应该是受到波导的宽和高影响，但是进行fde的框形状改变，ng也会变；
3、以官 为主参照，博客只是给了一个参考性脚本；
4、可以依靠addwaveguide添加任意形状的波导，只需要函数形式，取得点越多，拟合得越好，如下：
