转：二阶有源低通滤波器设计

1.设计分析

 二阶有源低通滤波器典型结构如下图所示：

Auf = 1+ RF /R 6。只要适当选择Yi, 就可以构成低通、高通、带通等有源滤波器。设Y1 = 1 /R 1, Y2 = sC1, Y3 = 0, Y4 = 1 /R 2, Y5 =
sC2, 将其代入式( 1)中, 得到压控电压源型二阶有源低通滤波器的传递函数为：

这是二阶低通滤波器传递函数的典型表达式。其中, Xn 为特征角频率, Q 称为等效品质因数。

2.动手设计一款带宽在340HZ的有源滤波器，电容10nf，放大倍数2.

为设计方便选取R1 = R2 = R, C1 = C2 = C, 则通带截止频率为f 0 = fn =1/2πrc,c=10nf.推出R=47Kohm

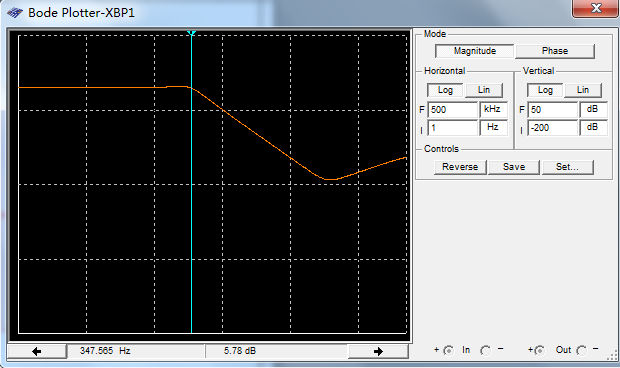

电路如下所示：
